555时基集成电路对于广大的电子爱好者来说，的确再熟悉不过了：它结构简单，功能强大，可以很方便地用作比较器、触发器、单稳电路、振荡电路、开关电路等等，所以在设计时经常会被用到。具体使用时，可能要完成不同的功能，就会使用不同的电路结构及阻容元件。本文介绍的这款555电路设计软件SS555能快速根据不同的555电路形式，计算出相应的阻容元件参数，而且软件还提供了555集成电路的各种用法接线图，大大方便了你的选用。
下面我们来看看软件运行后各主要菜单的功能及用法。
Design菜单

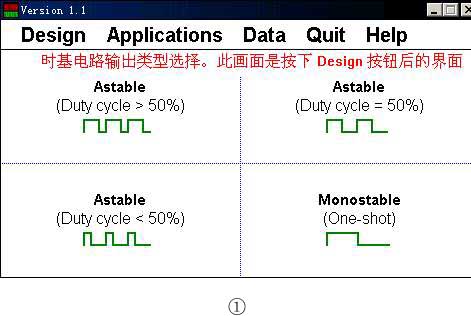

单击该菜单后程序运行界面如图1所示。在此界面你可以选择时基电路的输出类型（软件以输出占空比这一指标做为分类标准）：共设有>50% 、<50% 、 =50% 以及单稳态输出4种分类。鼠标左键单击相应的类型将进入设计界面。

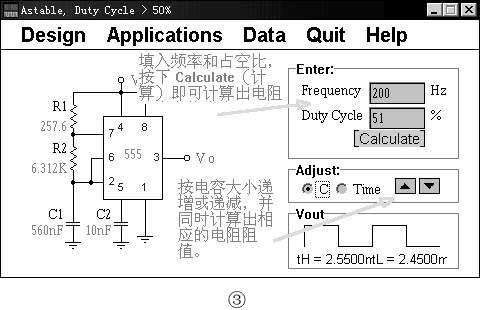

现在我们就单击“>50%”类型去看看如何使用。你将会看到如图2所示的界面：你会发现，只要给出输出频率及输出占空比，再单击“计算”按钮，电路中符合要求的电阻与电容的参数便立即给出来了，如果对参数不满意，还可以以电容为参照，按照电容量大小递增或递减来重新计算电阻阻值。选择Adjust中的Time单选框，软件还可给出555集成电路的引脚接法。
Applications菜单

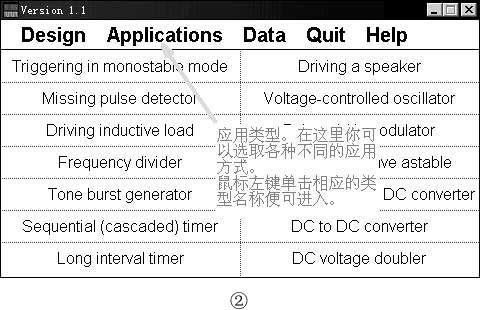

单击该菜单后程序运行界面如图3所示。这里列出了14种最常用的555应用电路，单击名称便可以查看该种用法的接线方式。假如你想看Exact square wave astable 这种用法的接线方法，单击之，就会出现如图4所示界面，看着具体的电路，相信你会对555的该种用法很快了解的。
Data菜单

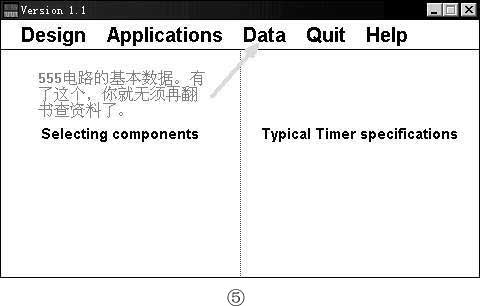

单击该菜单后程序运行界面如图5所示。作为555专用软件，此功能给出了555集成电路的各种参数，如电路工作电压频率上限阻容元件设置等等，使你无须查手册便可了解到想知道的内容。
Quit及Help菜单
这两个功能很简单：单击 Quit 退出本程序。单击 Help 显示软件简单的用法说明。不再赘述。
如果你对上面介绍的软件功能还满意并想马上使用的话，可在这里得到：
ftp：//ftp.islandnet.com/schematica/file/ss55511.exe。
（董青利）
