常用DVD集成电路（8） AN8812K与AN8482SB数据资料

AN8812K是一种4通道伺服驱动集成电路，用于对加载电机、进给电机、循迹线圈、聚焦线圈进行伺服驱动，保证机心激光头工作在最佳状态。

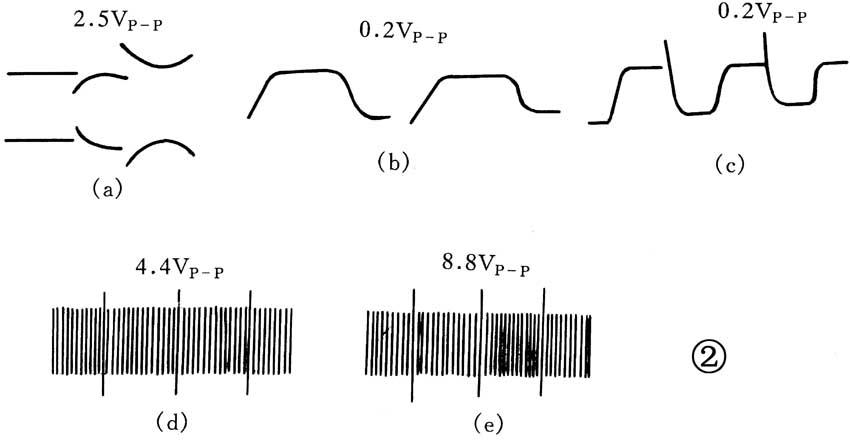

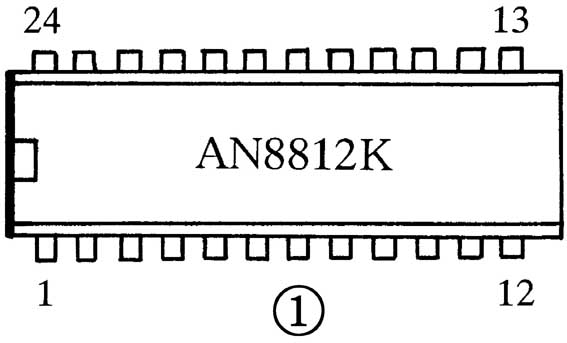

AN8812K采用双列直插式24脚封装（如图1所示），其各引脚功能及典型应用数据如表1所列。表中波形一栏中的字母所代表的波形如图2所示。该IC在松下、万利达、TCL王牌、康佳等DVD影碟机上均有应用。

AN8482SB是一块主轴电机驱动集成电路，其内含：3相电机驱动电路、逻辑控制、霍尔位置信息矩阵、FG比较器、启动和停止电路、选择分配等电路，并具有过热保护功能。

AN8482SB采用带散热片扁平式30脚封装结构（如图3所示），其各引脚功能及典型应用数据如表2所列。该IC的使用机型同上。

（孙余凯）
