部分彩色电视机应用了人工智能（AI）电路，不在人们的干预下，可在不同的亮度环境下，自动调整其画面的亮度，使人们得到理想的收视效果。本文以画王TC-29V30R彩电为例，介绍彩电中人工智能电路及故障检修，以飨读者。
电路原理

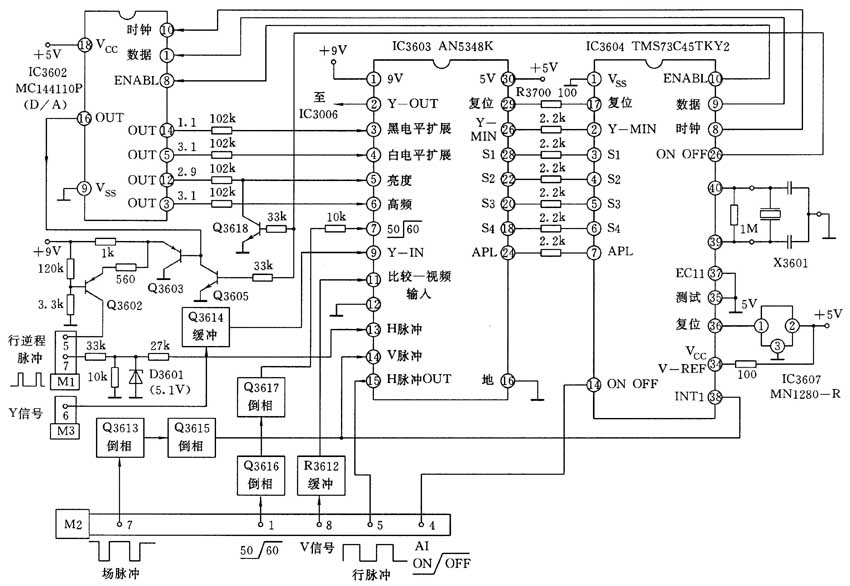

该机的AI人工智能电路由三块集成电路及其外围元件组成，如附图所示。其中IC3602（MC144110P）为数/模变换器，IC3603（AN5348K）为人工智能处理电路，IC3604（TMS73C45TKY2）为控制电路。亮度Y信号从接插件M3⑥脚及Q3614缓冲放大后，从IC3603⑨脚输入，经内部人工智能处理（瞬时画面检测与补偿）后从②脚输出，送到IC3006再进行清晰度提高的处理。
当按一下遥控发射器上的“AI”键，则微处理器IC1213输出的AI控制信号经接插件M2④脚送到IC3604。当IC3604为0V低电平时，表示处于AI-ON状态，此时IC3604根据其②～⑦脚对图像信号内容的检测结果及内部程序安排，从它的⑧、⑨、⑩脚输出时钟、数据及启动信号给IC3602的⑩、①、⑧脚。IC3602对其①脚输入的二进制数据进行数/模变换后，分别从它的⑤、③脚输出直流电压给IC3603的③、④、⑤、⑥脚，以便对IC3603内部的亮度Y信号进行黑电平扩展、白电平扩展、亮度的高频进行补偿处理。IC3602还通过其输出彩色补偿直流电压，该电压经Q3603、Q3602放大，再由接插件M1⑤脚送往彩色控制电路，以便对画面彩色进行自动补偿。
另外，50/60Hz切换信号由接插件M2①脚输入，经Q3616、Q3617两次倒相处理后送入IC3603⑦脚。行逆程脉冲经接插件M1⑦脚送入IC3603。场扫描脉冲由接插件M2⑦脚输入及经Q3613、Q3615两次倒相处理后，分别送入IC3603及IC3604。IC3603输出行扫描脉冲由接插件M2⑤脚送出。
故障检修
人工智能电路出现故障时，常见的现象是屏幕有光栅无图像或AI控制失效。无图像主要是因亮度信号（Y）从IC3603⑨ 脚输入后在内部中断，而使②脚无亮度信号输出。检修时，可在IC3603⑨脚及②脚进行碰触感应，若碰触其②脚屏幕有噪波而碰触其⑨脚屏幕无噪波，则表示Y信号确实在IC3603的内部电路中丢失。也可以在IC3603的⑨、②脚之间跨接一只10μF耦合电容，若屏幕图像恢复正常，则表示IC3603已损坏。
检查AI人工智能的功能是否失效，可按动遥控器上的AI键，当屏幕指示字符为“ON”与“OFF”两种状态时，屏幕图像的对比度及彩色应有明显变化，若毫无变化，说明AI电路有问题。然后检查接插件M2④脚至IC3604之间的电路和微处理器IC1213的高、低电平，当AI-ON状态时、此脚为0V低电平，AI-OFF状态时，此脚为5V高电平。若IC1213输出状态异常，则为微处理器MN1872432TW1不良，若该脚输出状态正常，则检查IC1213至接插件M2④脚之间的电路。

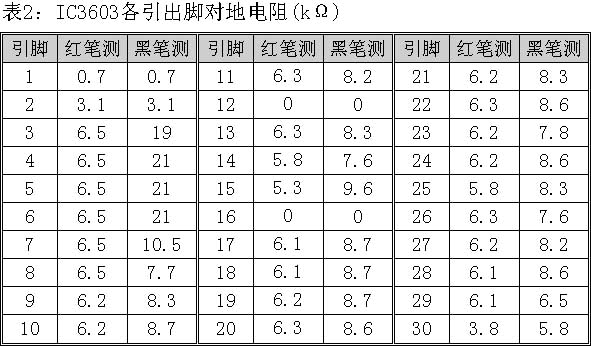

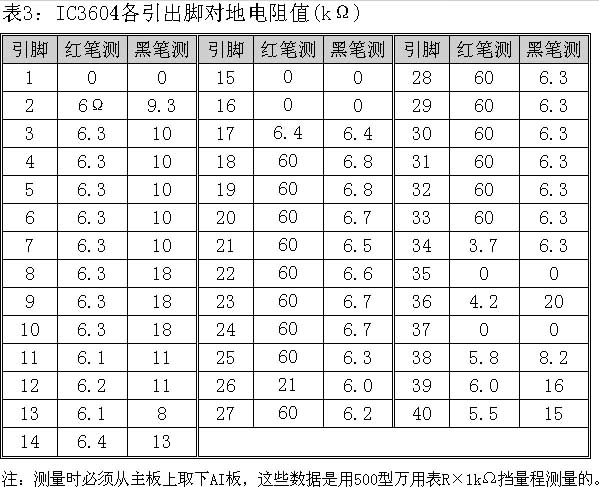

为便于检修，现将IC3602（MC144110P）、IC3603（AN5348K）、IC3604（TMS73C45TKY2）各引出脚对地电阻的实测数据，分别列在表1、表2、表3中，供大家在检修时参考。
