BBE高清晰度音频处理专利技术专门用于立体声音乐重放系统，经过它的处理都能使声音失真减小、清晰度提高，从而得到更加真实而自然的声音。

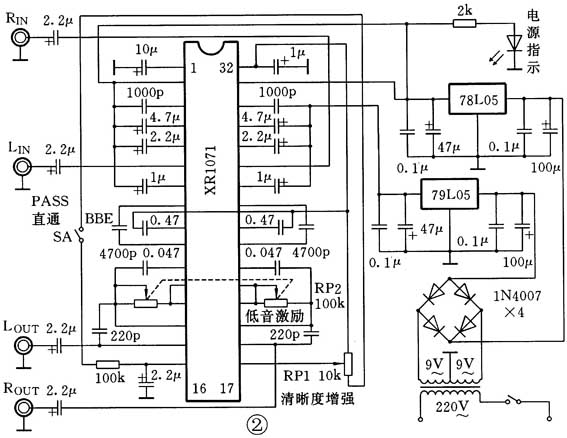

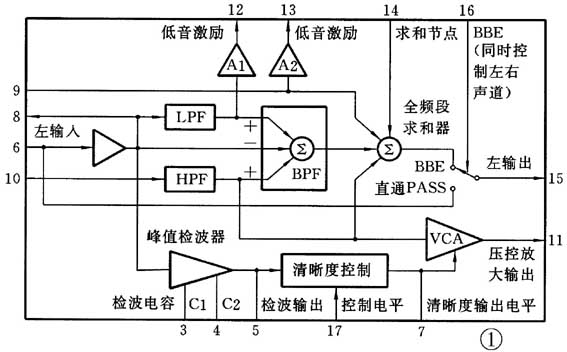

本文以美国EXAR公司第二代可调式BBE声音高清晰度增强器XR1071为例，简述其工作原理，图1是左声道原理框图（右声道相同），具体电路见图2。它把声音信号通过LPF低通滤波器、BPF带通滤波器、HPF高通滤波器分成低、中、高三个音频段，针对三个频段信号传输相位不同程度的失真作预处理，将BPF信号延迟180°，将HPF信号延迟360°，LPF信号相位不变，把处理后的几路信号再在求和器∑中复合，结果使系统重放出的声音相频特性接近直线，较彻底地消除掉了声音重放出现的相位失真。加上清晰度增强和低音激励调节时相频特性仍能保持不变，保证了系统放音不是一般简单地“浑浊”放大，而是原声音的增强。
由图1可知，输入信号经缓冲级后一路进入宽带峰值检波器，检波器输出的直流电平与输入信号幅度成线性关系，该直流电平与清晰度增强调节电位器所选电平（根据音乐现场环境和乐曲内容确定）共同加至压控放大器VCA，来控制音频信号的高频段信号成分的放大量，经放大后的高频段信号进入，与其他信号成分复合，其结果是高频段的动态变化既反映原信号幅度变化，又因聆听者调节而能获得恰到好处的增强。值得注意的是：XR1071双声道高频校正电路由一个清晰度控制电路完成，而XR1075双声道高频校正电路由两个清晰度控制电路同步完成。
仅仅使声音清晰度增强尚不足以得到真实而完美的声音，还必须辅以低音激励控制，才可以补偿因高频段动态范围大幅度变化而引起的低音不足。由图1可知，低音激励是通过独立低频段放大器A1、A2来完成。经放大后的低频激励信号经SUM NODE节点与低频段信号在求和器∑中相加，结果低音动态范围也得到扩展。双联电位器可使左、右声道低音提升量线性地调节选择，同时低音提升选择范围也最大。
由于经BBE器件处理后的重放声音相频响应无失真，加上高、低音频动态范围增大，故扬声器瞬态失真得到极大改善。
BBE器件的直通功能或BBE功能由外接开关SA控制，同时完成左、右声道信号转换。在直通时，噪声低达-113dB。

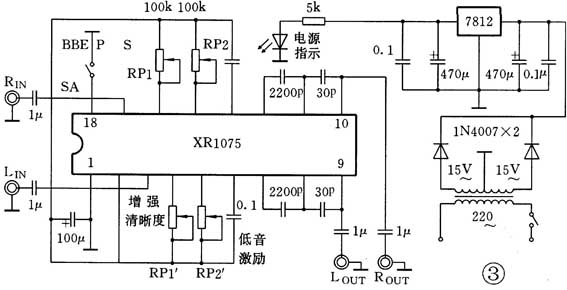

美国EXAR公司第三代可调式BBE声音高清晰度增强器XR1075标准应用电路见图3。XR1071与XR1075性能相似，但XR1075外围电路更简洁一些。
对BBE声音高清晰度增强器等发烧精品有兴趣的发烧友请参阅本期第67页广告。
（朱广皓）
