制作和维修电子设备时，常常需要测试元器件（如二极管、三极管、稳压管及电容器等）的耐压性能，但电子爱好者及一般维修部门大多没有这类测试仪器，不经耐压测试接入电路，通电后可能出现损坏，造成不必要的损失。为此，我通过一段时间的反复试验摸索，因陋就简地制作了一个晶体管耐压测试表，试用效果很好。

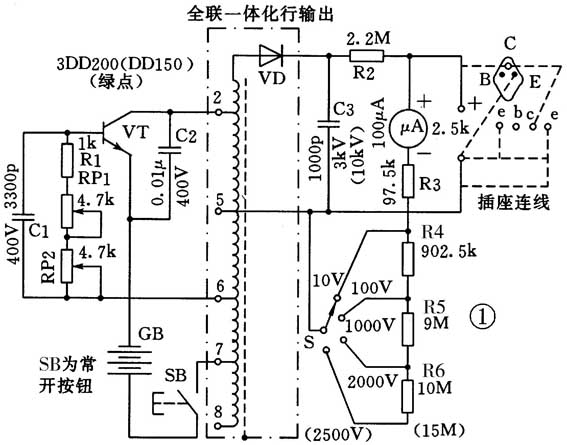

该测试表的电路如图1所示。电路的核心部件—高压线圈，采用黑白电视机行输出变压器，它与晶体管VT组成自激振荡器。电压表用一块100μA、内阻2.5kΩ的表头与电阻R3～R6组成，量程为10V、100V、1000V、2000V四挡。10V挡可测低稳压值的硅稳压管的稳定电压；100V挡可测10V以上、100V以下的硅稳压管的稳定电压及小功率三极管的耐压值；1000V挡用于测试黑白电视机行管耐压值及较高稳压值的彩电用稳压管的稳定电压；2000V挡用于测试彩电行管及电容器的耐压值。R3～R6选用精度较高的金属膜电阻（0.25W～0.5W），直接焊在单刀四掷瓷结构的波段开关焊片上。电源GB采用4节5号镍镉充电电池。调压部分采用两只4.7kΩ的线绕多圈电位器RP1、RP2串联组成，电压调节范围为10～2500V。2000V时短路电流小于500μA，10V时短路电流小于100μA，可以保证被测器件的安全。

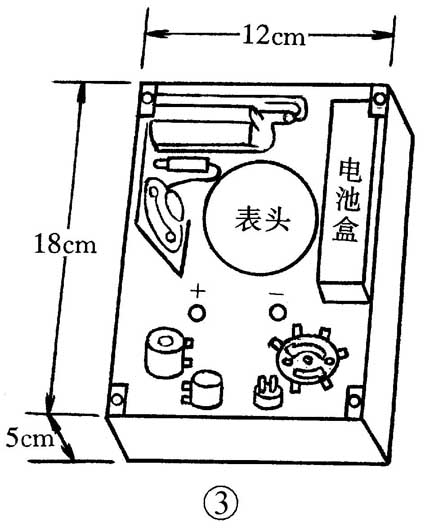

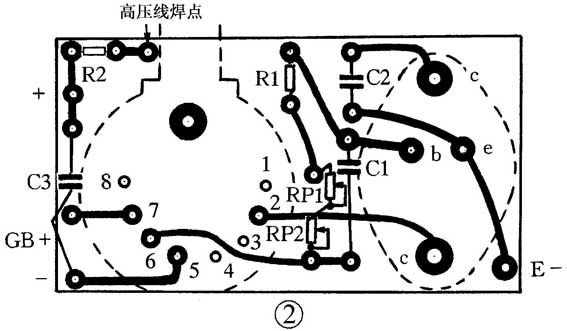

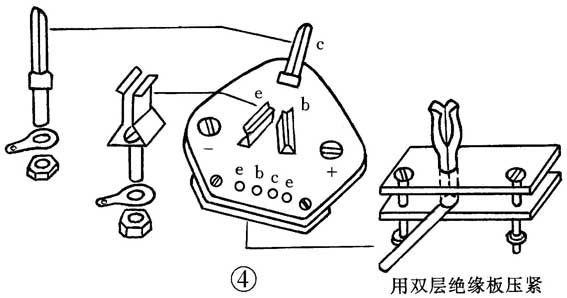

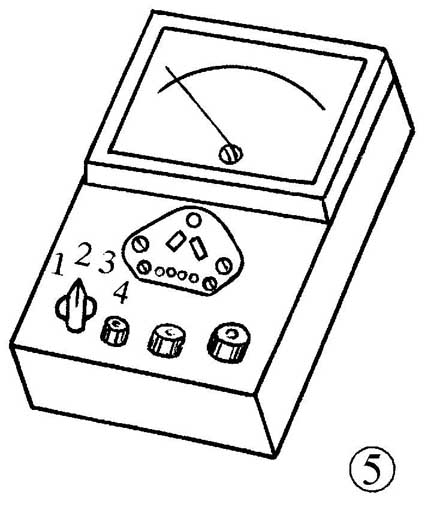

为方便测试，另外需制作一个晶体管插座。用一只香蕉插头和两只金属夹片组成，可兼测大功率三极管如DD03、3DD15、DD01等。特制一个四孔插座供塑封大功率三极管及小功率三极管插入测试。插孔簧片可从废彩电管座GZS8-6-1中拆出，其管脚插口恰好适合塑封管脚插入，可按照图4制作，安装固定。测试表外形见图5。当测NPN型管时，直接将管脚对应图标插入。若测PNP型管则只需将管子e、c对调反插即可。该表结构紧凑，外形美观，便于携带，实用性强，适合业余爱好者自制。
