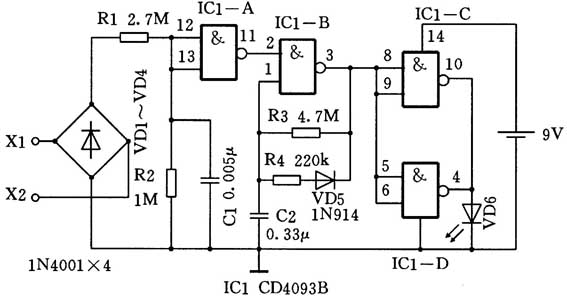

本电路使用一块带施密特触发器的二输入端四与非门CD4093B，组成一种简单、廉价、可靠的指示器，当有电话分机正在通话时，可提醒您暂勿使用电话。平时程控交换机在电话线X1、X2两端馈送48V电压，经VD1～VD4整流（极性保护）和R1、R2分压，使IC1-A输入为高电平，脚输出低电平，后续电路不工作；当某分机摘机拨号或通话时，X1、X2两端电压下降至6V，IC1-A输入低电平，脚输出高电平，IC1-B等组成的振荡器被选通工作。低频振荡信号经IC1-C、IC1-D（并联）反相后，驱动VD6闪光。本电路也可用于电话防盗打报警。
（瞿贵荣）
