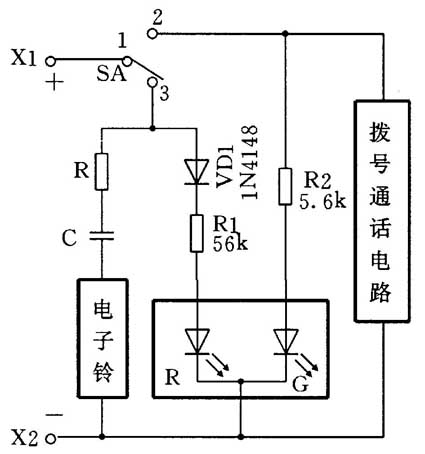

电路如附图所示，只使用4个电子元器件，便可指示电话机挂机等待、摘机通话或电话线被盗用、话机未挂好及来电指示等。
LED使用低电流、高亮度红（R）、绿（G）双色发光二极管，VD1是保护二极管，R1、R2为限流电阻。在挂机状态，话机叉簧开关SA接通电子铃电路，等待收铃。此时电话线X1、X2两端有48V（或60V）直流馈电电压，发光管LED-R发红光；当呼叫本机时，铃流信号（约90V、25Hz）经限流电阻R及隔直电容C使电子铃电路工作、发出铃声，同时LED-R闪烁指示；当向外拨打电话或接听电话摘机时，叉簧开关SA断开电子铃电路，接通拨号及通话电路。此时X1、X2两端电压降至5～8V，LED-G发绿光，表示话机处于拨号或通话状态；如果在挂机后LED-G仍亮，表示电话未挂好，应重新挂机，以免影响下次收铃；如果在挂机状态下LED-R不亮，说明电话线断线开路，或者电话线被盗用使得X1、X2两端电压下跌，应及时检修或处理。
本电路使用元件少、简单实用。由于LED取用电流很小，不会影响电话机和程控交换机正常工作。
（瞿贵荣）
