“火鸟120”数字IC交流适配器（以下简称FB120），适用于单片机的电源供电与交流负载的控制中。其特点是数字IC可以直接接入交流电网，直接控制220V交流负载，省去了电源变压器。这种适配器体积小巧、结构紧凑、对交流电网适应性强，外接元件少、接口电路简单，是一种质优价廉的新型器件。本文结合本刊今年第一期“高精度自校误差微电脑时控器模块“介绍的系列模块说明其用途及功能。
接入电压：AC220V/50Hz
输出直流电源：DC4.75V±10%（50mW）
AC驱动功率：Pmax=100W
FB120为26.5×19.0×10.0mm的长方形结构，底部有5根φ0.9×7.5mm镀金插脚作为信号连接端，其外形如图1所示。5根引脚P1～P5的功能分别为：
P1：Line。接220V交流电网Line线（火线）。
P2：数字“地”。接IC的GND端。
P3：数字系统的+5V。直接连接交流电网的NUL线（零线或中线）。
P4：交流220V小功率负载驱动端口，最大负载为100W。
P5：TTL负逻辑驱动信号输入端，低电平为0V。

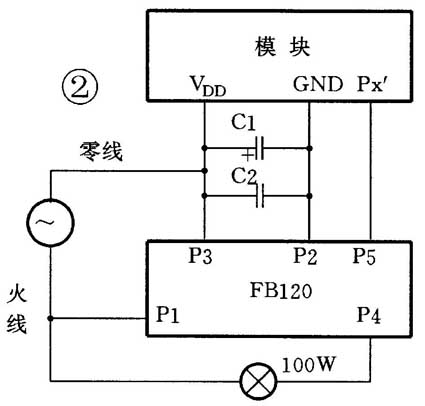

FB120与高精度自校误差微电脑时控器系列模块的连接示于图2。
Px是模块的负逻辑信号输出端口（例如PO）。正逻辑信号端口Px如图3所示，建议采用正逻辑驱动法。

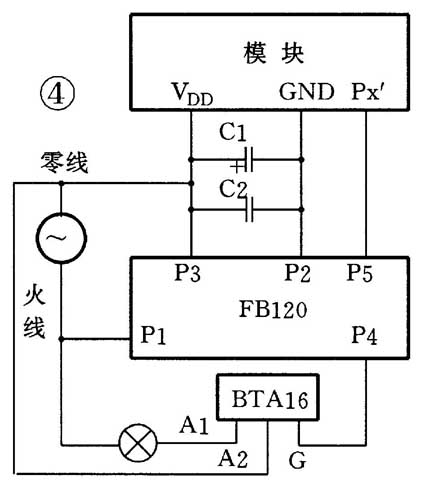

图2中，电容器C1为220μF/16V，C2为104pF，符号代表交流负载，一般应小于100W。如需增加驱动能力，可采用图4所示的电路。图中BTA16是ST公司生产的优质双向晶闸管，负载电流为16A，可以确保交流220V、1000W的负载。BTA16的外形见图5。
