手机维修过程中，不入网是一种常见故障，检修时，需要测量高频信号的频率，而高频信号的频率多在1000MHz左右（双频手机的DSC频段在1800MHz左右），且信号幅度较小。测量信号的频率一般都得采用频谱分析仪。但频谱分析仪价格高，一般修理部门很难拥有如此昂贵的设备。本文以诺基亚5110手机为例，介绍在没有扫频仪的情况下如何检修不入网故障。
故障现象：开机正常，但无网络号，也无信号条。该机曾被多人修过，功放和二本振的屏蔽罩已被拆下，射频部分多处有松香和吹焊的痕迹。
分析与维修：遇此故障，如果手头上有扫频仪，只需测试几个关键点上信号频率的有无，就可以基本确定故障部位，再对症下药，问题不难解决。而关键是，手头上并没有这么昂贵的仪器。笔者通过实践、摸索总结出检修不入网故障的“四步法”。
第一步：手动搜索，确定故障大致部位
装上SIM卡开机，按下菜单键，选择手机设置项，按确认键，手动搜网约20s后，屏上显示“未发现网络”。表明手机接收通道发生故障。

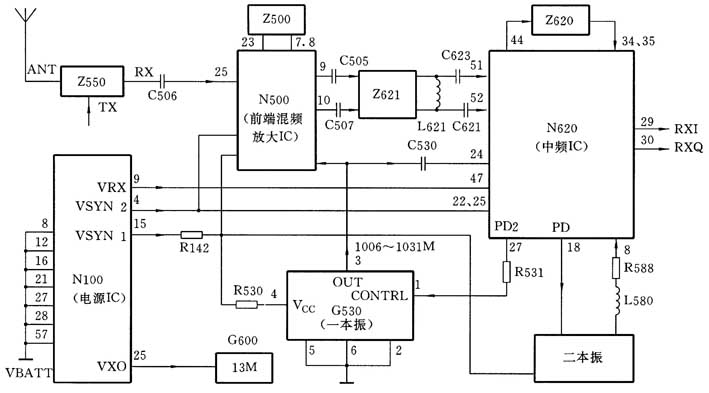

为便于分析，下面简要介绍该机接收电路的工作原理。接收时，935～960MHz的高频调频信号从天线耦合至合路器Z550（也称双工滤波器，相当于天线开关）的ANT端，分离出接收的高频信号，Z550的RX端进入前端混频放大电路N500的脚，在内部经射频放大，再由带通滤波器Z500进行高频滤波，滤波后的高频波再进入N500内部与从一本振G530模块输入的1006～1031MHz本振频率进行混频，产生71MHz差频（即第一中频），第一中频输出后再经中频滤波器Z621滤波，进入中频IC N620的、脚，在其中再次与从二本振输入的232MHz分频后的频率进行第二次混频，产生13MHz的二中频信号，二中频信号经二中频滤波器Z620滤波筛选后，再返回N620，经内部处理变成同相与正交RXI和RXQ模拟基带信号，输往逻辑音频电路。有关电路图见附图所示。
以上分析的是该机接收信号流程，也是维修不入网故障的基础和框架。可以看出，找不到网络，说明接收通道堵塞，通道不畅。造成这种故障一般有以下3个原因：
一是电路中有虚焊、断路、短路、缺件等故障。特别是摔过的手机和被别人修过的手机极易出现此类现象。解决的方法往往采用一吹二焊三清洗的方法。
二是直流供电电路故障。这类故障包括前置放大、混频、中放、本振等射频电路的供电。还包括逻辑控制电路发出的各类启动电平如RXON等信号。检修的方法是用万用表测量其直流电压是否符合规定值。
三是信号通路故障。包括接收通道如滤波器、一、二本振电路等是否正常工作，信号通过时，是否被其“吃掉”或“截留”。检修的方法多采用代换法、短路法和试验法。
有了以上检修思路，下一步检修时目的就比较明确，检修工作才会手动心明。
第二步：吹焊清洗，排除虚焊、短路故障
检修时，首先观察机内元件有无缺件、天线触片有无接触不良，机内有无断路和短路现象，检查结果未发现问题。用980热风枪和969温控烙铁对较易出现虚焊的天线开关、滤波器、一本振、二本振和有关集成电路重焊也无效。试拆下主板用超声波清洗器清洗后故障不变。这样就排除了机内虚焊、短路和断路的故障。
吹、焊、洗是维修手机的基本功，也是维修手机的“绝招”，正因为如此，许多手机维修人员也都是靠一只热风枪、一支恒温烙铁再配一只超声波清洗器“打天下”。可见，吹、焊、洗在手机维修中的重要性。
第三步：测试电压，确保直流（脉冲）供电正常
检修时，给手机接上3.6V稳压电源，开机，用万用表测电源模块N100的⑧、、、、、、脚（VBATT）均为3.6V，正常。测脚、脚（逻辑供电输出）也为3.6V，而正常值应为2.8V，显然偏高。测脚（VSYN-1，前端混频放大、一本振、二本振供电）、④脚（VSYN-2，前端混频放大、中频IC供电）和脚（VXO，13M供电）为3.4V，也明显异常，再查脚（VTX，功放供电）和⑨脚（VRX，中频供电），输出均为0V。
以上测试可以看出，机器虽能维持开机，但已表明电源电路N100不良。试更换N100，开机再测各脚电压输出已完全正常。试插卡开机，发现显示屏上仍无网号出现。再进行手动搜网，结果仍显示“未发现网络”。再测量N500的脚、一本振G530的④脚、二本振供电、N620的脚电压均正常。说明射频供电正常。
供电电路，特别是射频供电电路是否正常，是手机上网、转灯的基础，这是由于射频电源是射频电路的“食堂”，射频电源电路只有“按质”（电压要符合标准）、“按量”（各路输出要正常）、“按时”（该输出时要输出）地完成“本职工作”，射频电路才能工作，若无供电或不正常，射频电路就会“罢工”，手机当然不会入网，因此，检修射频供电是否正常是十分必要的。
第四步：短接电路，疏通射频信号通路
在“山穷水尽疑无路”的情况下，突然想到，是否因滤波器不良影响了信号的正常传输呢？于是，拆下一中频滤波器，试用2个100pF的电容短接该滤波器的输入和输出端，插卡开机，奇迹出现了，熟悉的“信号条”和“中国移动通信”终于显示出来。由于手头上无该滤波器，试拆一报废的诺基亚5110手机的一中频滤波器（该滤波器正常）换上，故障排除。
手机中的射频信号，一是射频输入的高频信号，二是一中频和二中频信号，三是一本振和二本振产生的本振信号，这些信号由于频率高、幅度小，用万用表、频率计和示波器是无法测量的。在没有扫频仪的情况下，检修时常采用以下方法：
对前端混频放大电路之前的电路，检修时，先不接天线，用金属镊子依次接于天线端口、合路器的RX端和耦合电容C506的两端，看信号条能否出现，若能出现，说明此部分电路有故障。若不能出现，则说明故障在此部分电路之后。
若前端混频放大电路之后的电路有故障，一般多为滤波器不良或本振电路没有振荡。特别是Z500、Z621、Z620这些滤波元件，都有自己固有的插入损耗，意思是只要射频信号通过它，它就要使信号的幅度降低一点，这是免不了的，正常的。如果变质、损坏，它就要“多吃”信号，后边的各单元都正常也达不到正确解调的目的，手机就没信号条，而且这一段信号很弱，无法确定是谁“多吃”了信号，所以在维修时常用“替换法”或“短路法”应急修理，即用一个几百皮法的电容取而代之，这样选择性会差一些，但确实把信号通路打通了，信号条就能出来。
需要说明的是，前端混频放大IC或中频IC不良、13M晶振不稳（13M晶振不但是开机的必要条件，还为一、二本振提供基准信号）和软件故障也会引起手机不入网，但维修中此类故障并不多见。
（刘建青）
