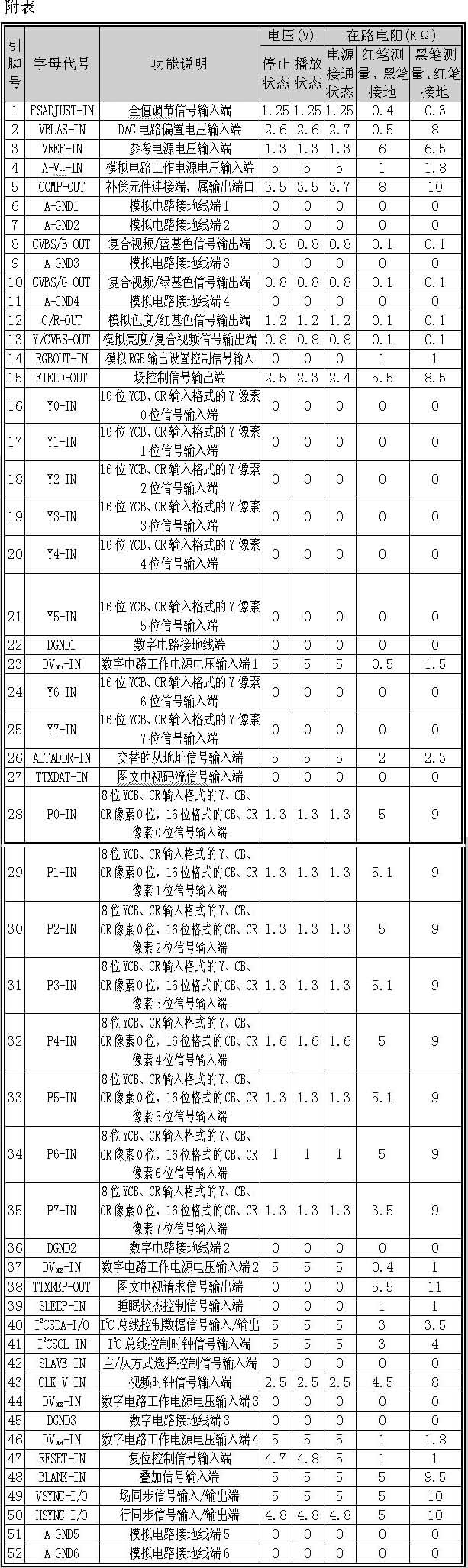

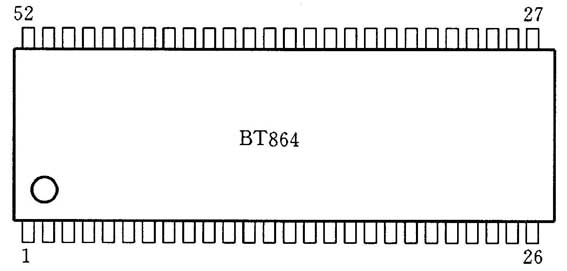

BT864是一块10bit视频编码器，采用52脚双列塑封结构（如附图所示），其各引脚功能及典型应用数据见下表。该IC的基本工作原理是：由解码芯片将解压后的视频数据从BT864的进入集成电路内，先进行数字处理，分离出亮度信号Y和（B-Y）、（R-Y）色差信号以及行、场同步信号。分离出的亮度信号与复合同步信号发生器产生的同步信号叠加成为完整的亮度信号，最后从输出。分离出的两色差信号又经正交调制编码成PAL；或NTSC制的视频信号，最后从⑧、⑩脚输出视频信号，从输出色度信号。
这种IC在松下、前锋、万利达等DVD影碟机上均有应用。其详细资料（共64页）在www.revoy.f2s.com/file/bt864.pdf处下载。
（孙余凯）
