爱华HS-PL777是一种立体声带“DOLBY”降噪器随身听单放机，是日本爱华公司“T”机心产品。
该机前置音频放大和末级功率放大合二为一，采用一块双声道TA2002F芯片，使电路结构更加紧凑简单。以下介绍该电路工作原理及常见故障检修实例，供读者参考。
工作原理
TA2002F是东芝公司（TOSHIBA）80年代中期推出的随身听收录机专用前置放大和末级耳机驱动单片集成电路。该芯片具有低工作电压范围（1.8～6V）、双声道立体声低噪声、开环增益高、谐波失真低、动态范围宽、内部电路带有前进/倒退转换的电子开关、用简单的外围电路外接开关可控制正、反转和自动翻面循环放音等特点。

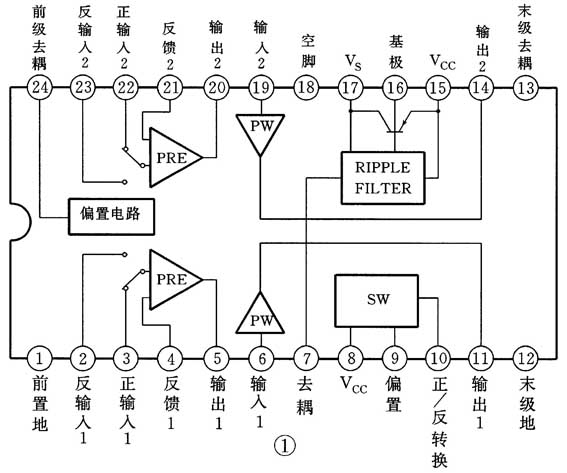

TA2002F引脚及内部电路结构方框图如图1所示。该芯片为24脚扁平双列直插式塑料封装芯片。两路声道的接线端子对称排列。③与分别为磁带前进（FWD）左、右声道磁头音频前置信号输入端。②与分别为磁带倒退（REV）左、右声道磁头音频前置信号输入端。④与分别为左、右声道音频放大器提供电压串联负反馈，作频率补偿。⑤与分别为左、右声道前置音频放大输出端。⑥与分别是左、右声道音频驱动信号输入端。分别是两声道末级功放输出端。①脚为前置级接地端。为末级接地端。⑦脚外接滤波电容。分别接前、后级去耦电容。⑨脚接偏置电阻。⑧脚接工作电压VCC。外接三极管自举电路，给有关电路提供稳定的自举电压（+VS）。
TA2002F集成电路内含偏置电路和独立的两组前置音频放大、磁带前进/倒退转换的电子开关、两组独立的末级功率放大以及磁带类型选择和纹波滤波等电路。

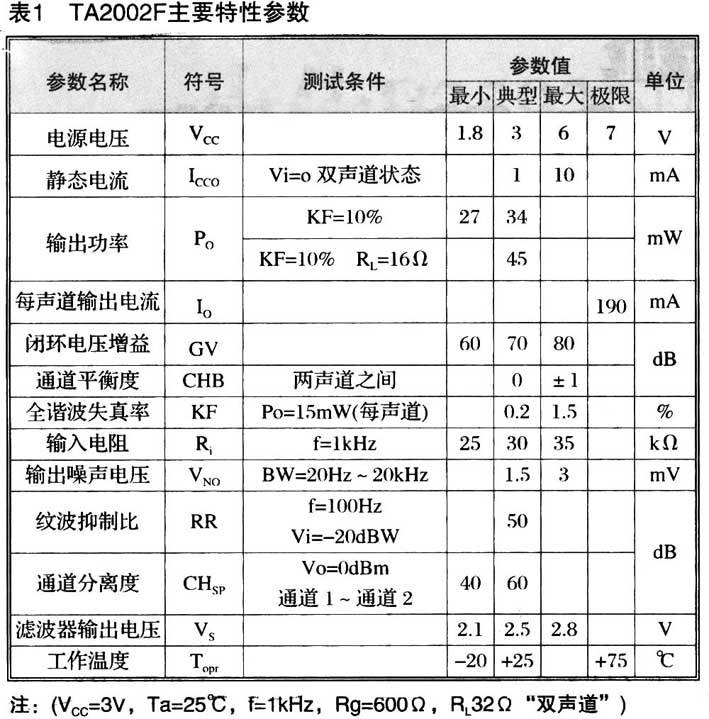

TA2002F主要特性参数参见表1。

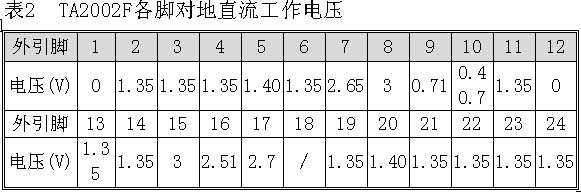

TA2002F各引脚对地直流工作状态电压（VCC=3V）如表2所示。检修时用DT-830数字式万用表（也可用磁石式指针万用表，只是因表头内阻低，测量会有一定偏差）。在放音状态下测量TA2002F各引脚对地实际电压。当然，在放音机正常工作时，在一定的工作电压范围内会产生在不同的在路电压下，所对应测量各引脚对地电压值大小不尽相同的结果，但其总体内在规律是一致的。用实际测得的各引脚电压与表2所列各引脚对地直流工作电压作对应比较，来判断集成电路的好坏，仍然是一种常用的简单易行的好方法。
IC1电路装在主印制电路板左上角。其电路原理简图如图2所示。由图示可知，LCH与RCH两路磁头，在放音状态下，把拾取磁带上的剩磁信号转换成电信号输出。L、R两路音频信号分别对应馈入到IC1的③（②）和脚。C1、C2、C3、C4为高频噪声旁路电容，起高音补偿作用。R1、R3、R5、C7和R2、R4、R6、C8阻容电路分别组成L、R两路均衡网路，起频率补偿作用。两只Q1与Q2场效应管（2SK880Y）分别组成L、R两通道的N（普通磁带）和M（金属磁带）选择均衡开关电路。用TACT磁带机转换电路板上SW9通断开关来控制Q1与Q2管的导通与截止，以选择N磁带和M磁带信号输出，也只有带“TAPE”选择的机器才能使用金属带（M）。C17是去耦电容，R32为外旁路脉冲电流偏置电阻。三极管Q5（2SA1588Y）为自举稳压三极管。从IC1的输入直流工作电压+3V，经IC1内部电路和Q5管后为有关电路提供稳定的自举电压VS。音频信号经功率放大后驱动耳机，两路音频最大输出功率可达15mW+15mW（RL=16Ω）。C13、C14为音频信号输出耦合电容。R19、R20为限流保护电阻。R23、R17与C11和R24、R18与C12为左、右两声道RC相位补偿，用于改善音质。R21和R22分别为左、右两声道反馈电阻，与C54组成阻容相移、延时和衰减，将部分输出信号送回前级，最后再由功放电路加以放大输出。这样，利用信号产生的时间差、相位差和声场差来提供一个更为广阔的立体声声场，获得更加强烈的立体声效果。JZ为双声道立体声耳塞机插孔。
故障检修实例
故障现象：放音状态下，立体声耳机两声道均无声响，其他操作均正常。
分析与检修：依据故障现象可初步判断故障部位在左、右声道共用部分。故障原因大致是：① 耳机或耳机连线不良，② 耳机插孔弹片接触不良，③ IC2芯片和其他有关电路损坏，④ TA2002F外围电路不良，⑤ 前置/功放片损坏。
首先，用DT-830数字式万用表测量耳机内阻，将一只表笔触在插头的根部金属段，另一只表笔分别触在插头的中间段和前段，并不断的摇动耳机连线，其表屏数显均为18Ω正常值。因其他操作均正常，因此故障不在包括电源在内的外接附件上。
接下来，检查内部电路，打开PL777机的后盖壳，测量JZ插孔内相应的弹片与印制板上对应的焊点，没发现有断路、短路、虚焊和接触等不良现象，说明耳机插座良好。接通电源，测量电池电压为2.8V正常工作电压。按下放音键，用小改锥轻轻触击平衡电位器RP几个焊点，并来回转动音量调节旋扭、耳机有变化的声响（因开焊虚接或电位器滑动片碰变形，而造成无声的故障，这在其他随身听收录机中时有发生），证明双联音量调节电位器良好。再把小改锥移到前级触击杜比电路BA1106F的④）、②）脚，耳机均有杂声，证实IC2良好。继续触击IC1的⑥脚耳机仍有声响，但触击IC1的③脚耳机声小、无吱吱声。这说明不是前置/功率外围电路有问题就是TA2002F芯片损坏（前置部分）。
在静态下，测量磁头的4条热线与冷线间的在路电阻均在295Ω左右，经验证明磁头连接线无断线和磁头本身是良好的。检测其他外围元件，如外接场效应管2SK880Y和自举电压三极管2SA1588Y也均正常，而且仔细查看所有外围元件，没发现外形有异常和焊点开焊。继续测量放音时TA2002F各引脚对地电压，发现电压值与表2所列各引脚电压比较，只有⑤脚为2.37V（应为1.3V左右）和为2.34V（应为1.3V左右）电压异常。其他对应各脚电压虽彼此略有偏高现象，但总的来看是对称的。因⑤脚是前置放大输出端，因此可以初步判断前置放大电路可能有问题。但是，从IC1的⑤与电压偏高对称情况来看，又不像是放大器损坏。分析结果，很可能是前置放大器没有信号输入而没有工作。试用小摄子短路IC1的脚，发现耳机内有大声响。然后，短路②（或脚，在FWD状态下，输入信号通过REV磁头线圈至热线接通偏置电路。同样，在REV状态下，短路③（或脚，输入信号通过FWD磁头线圈至热线接通偏置电路。上面两种实验方法，在放音时耳机都有声音。
由图1和图2不难理解，磁头共用冷线与IC1的没有接通，使磁头输出信号不成回路，即放大器无输入信号，所以放音无声。为此，取放大镜仔细观察，没发现磁头共用冷线焊点和磁头屏蔽锡箔纸连线与IC1的焊点有开焊虚接现象，但测量冷线焊点与IC1的脚焊点不通（正常时，此两点应通）。细心查找，发现靠近IC1的焊点的细印制连线有断开裂痕（可能是因摔过所致），造成冷线没有同IC1的连通（如果是IC1的内部断路，即使脚短路也无声响，必须更换TA2002F）。用小刀刮净断裂部位，把断裂的印制线焊上，故障排除。
