在《无线电》1999年第10期上曾刊过《自制2→5.1声道3D环绕声解码器》，文中介绍了用加拿大QSound Labs.Inc.音频技术实验室QSurround专利技术生产的大规模集成电路QS7785PF/CF为核心装制的2→5.1声道3D环绕声解码器及其初步应用的方法。如今，该解码器仍广泛用在新型的音频设备中，应一些音响爱好者的要求，本文将详细介绍QS7785的工作原理及应用电路。
QS7785PF/CF是QFP封装48脚贴片芯片，以它为核心构成的2→5.1声道3D环绕声解码器全电路见图1。图1中功能选择开关S1～S4采用拨动开关，其中S1、S2、S3、S4开关分别控制⑨、⑩、、脚的电平。当开关拨置在ON接通状态，端脚经开关接地，为低电平L状态；当开关拨置OFF断开时，端脚经47kΩ电阻接5V高电平H。拨动S1、S2、S3、S4开关，可以控制并选择解码器的FR前右、FL前左、SR环绕声右、SL环绕声左四个声道输出信号工作在3D增强立体声、3D高度增强立体声、环绕声、单声道转立体声（及环绕声）及直通等模式。
QS7785的脚CNT端为中置声输出控制端，可根据需要控制2→5.1声道解码器中置声信号输出。当脚为低电平L时，无中置声信号输出；当脚为高电平H时，有中置声信号输出。由于中置声在家庭影院声场中必不可少，为简化控制，该解码器脚平时处于接5V电源高电平H状态。接R17，可以产生虚拟电置声，从而省去中置声放大器。

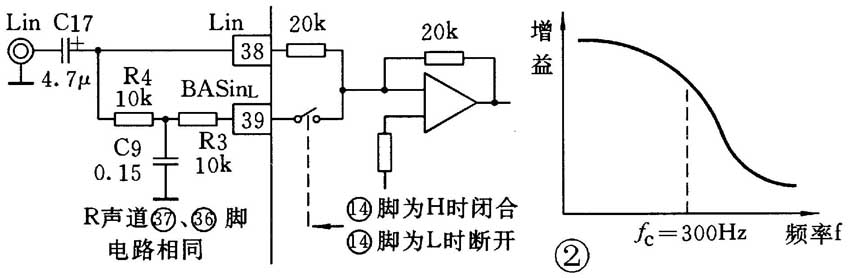

QS7785的脚BASS端是五声道信号低音提升控制端，根据烧友对低音的喜好或音乐内容所需来做选择。当脚为低电平L时，前右、前左、环绕右、环绕左、中置声五个声道输出信号低音无提升；当脚为高电平H时，五个声道输出信号的低音频均得到一定程度的提升，局部工作原理如图2所示。根据脚处于H或L状态，控制QS7785芯片内电子开关，将由R3、R4、C9和R1、R2、C8组成的左、右声道低通滤波器与输入20kΩ电阻并连，使输入信号中的低频信号部分得到增强。改变低通滤波器R、C元件参数，可以改变低音提升中心频率。按图1中所示外接R、C元件参数，该解码器低音提升量为6dB，中心频率为300Hz，低频提升频率响应曲线如图2右所示。改进前2→5.1声道环绕声解码器的脚接地，无低音提升功能，改进型解码器增装了低音提升开关S5。对于已有原解码器的发烧友，若向往低音提升功能，可以将QS7785的脚焊开挑起，用细导线引出，按图1所示，在脚上接一只开关S5和电阻R16，分别接地和5V电源即可。
可能有些烧友会问，既然五路信号的低音均得到提升，是否可以省去超重低音？答案是否定的，原因有三个：第一，五路信号低音提升中心频率为300Hz左右，而超重低音SWout端子输出的超低音信号频率低于180Hz，二者频率不同，补偿的音乐成分不一样，功能各异。第二，五路音箱的低频单元往往低频响应有限，无法下潜到超低音频段，而超重低音有源音箱使用超低音单元，设计用途集中针对超低音信号的表现，二者无法替代。第三，由于人耳在中小音量时对低音（特别是超低音）的不敏感性，要求低音（特别是超低音）输出声压必须达到更大强度，这是五路普通功放很难办到的，而超重低音有源音箱不仅输出功率大，且全部功率都用于超低音频段上，加上电声转换效率也较高，只有它才可能演绎出山摇地动的“爆棚”效果。故可以毫不夸张地说：没有超重低音，就没有震撼人心的气势、就没有热血沸腾的感觉！
脚MUTE为静音端，当脚接高电平H，5.1声道解码器输出信号全部被阻断，输出无信号而静音；当脚接低电平地，解码器各路输出信号均有效。
脚PSAVE为省电端，当脚接地低电平L，解码器各功能处于有效状态；当脚接高电平H，芯片处于待机省电状态。对于普通发烧友来讲，、脚功能用途不大，清楚它们所起作用即可，故解码器中QS7785的、脚处于接地状态。
对本文图1所示2→5.1声道3D环绕声解码器及各类音响发烧产品有兴趣的读者请见本期68页广告，QS7785的详细资料（共10页）可在www.qsound.com/pdf/chips/qS7785r1.pdf下载。
