在彩色电视机画质改善电路中的动态亮度增强器（Dynamic Luminance Transient Improver）可以使彩电图像轮廓更加鲜明，使图像的垂直线条变细。由于电路中引入尖沿波脉冲（在图像轮廓边沿），可以动态地增强图像轮廓与细节，譬如在夜空中的月亮可以更加明亮，电视节目主持人的眼神更加光彩夺目（眼睛黑色瞳孔中央的白色亮点鲜明）。该电路还可以动态的抑制噪波干扰。
目前设计生产的大屏幕彩电均采用了图像清晰度提升电路（LTI），又称为勾边电路或轮廓增强电路。例如：康佳T2910N，主芯片为TA8759BN，其内部采用的图像清晰度提升电路，是在图像信号的边缘部分叠加（反相放大的）二次微分波形，使图像边缘部分上升、下降特性陡峭，使图像边缘更为清晰，具体电路如图1所示。
Y输入信号经C349、L305、R384一次微分后，由C350与TA8759BN输入阻抗进行二次微分，并将二次微分信号提供给V1的基极。实质上是图像信号高频段输入端。Y信号的另一路经C354（10μF电容）隔直后加到。是Y信号（低频段和中频段）输入端，加到的信号通过低频段和中频段放大器放大后，在加法器1中合成。此外，输入到的高频段信号，经高频段放大器倒相放大后，在加法器2中与加法器1输出信号合成，形成图像边缘具有上冲、下冲特性的Y信号。然后由MN15287（CPU）通过V611可调节直流电平，用以调整高、中、低频段放大器的增益，从而得到理想的频率特性。
此提升电路增益可达18dB，提升效果明显且可自动调整，克服了传统提升电路带来画面镶边（浮雕感）的缺点。
经勾边处理后的亮度信号，再经对比度控制电压控制后进入钳位电路，通过钳位电路恢复其直流分量，亮度信号经半增益控制电路进入RGB基色矩阵电路。

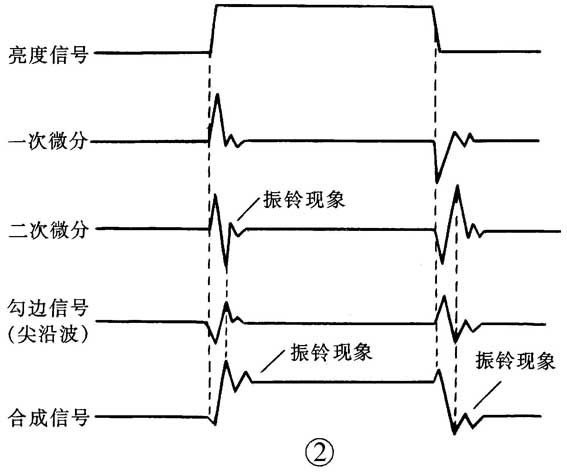

彩电在亮度通道中设置二次微分电路来产生尖沿波，这种校正电路具有电路简单、元件少、成本低的优点，但是补偿稍有不当，容易产生振铃现象（参见图2）及相位失真，引起图像轮廓模糊并可能出现重影，况且，这种电路产生的正负补偿尖沿波脉冲的幅度不便控制，难以对称和平衡。因此即使补偿适当，不产生振铃现象，其轮廓校正的效果也并不理想。

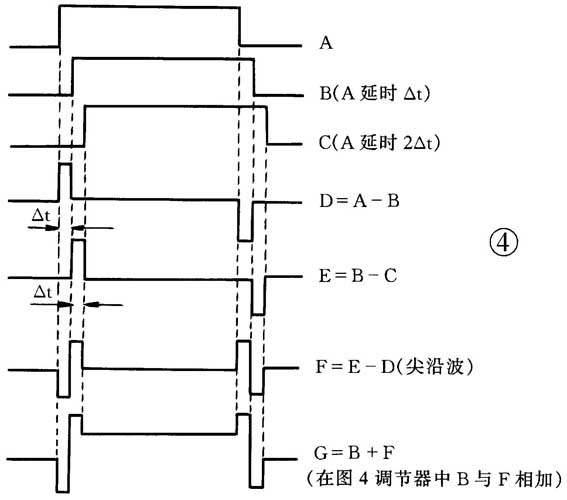

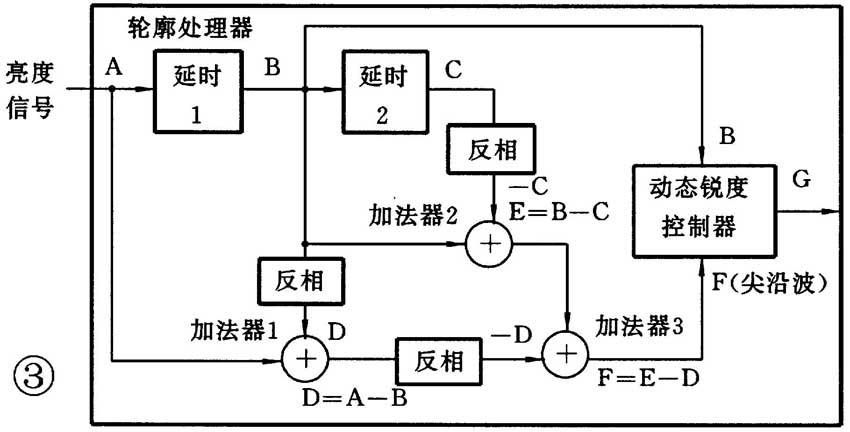

由于数字电子技术的发展，在新型彩电中都是采用延时线来产生尖沿波，例如在康佳画中画彩电T2988、T3488、T3888中均采用TA1226N画质改善电路，以及双扫描倍频柔性电视机中的TA1316AN或TDA9177芯片中都有两组不同频率特性的延迟线尖沿波产生器。其电路框图及组合波形如图3和图4所示。具体工作过程如下：
亮度信号A送入延时电路1，经延时Δt得到信号B。B经延时电路2，延时Δt得到信号C。A与-B信号送入加法器1，得到D（D=A-B）。B与-C信号送入加法器2，得到信号E（E=B-C），E与-D信号送入加法器3，得到F尖沿波信号（F=E-D），F即为轮廓校正信号（勾边信号），再送入动态锐度控制器与B信号合成G信号即轮廓校正后的亮度信号。具体电路如图5所示。亮度信号瞬态校正电路由TA1226N及其外围元件组成。它们安装在单独的印制板（LTI板）上，通过接插件XSL01插在主板上。LTI板由12V-1供电。
亮度信号Y经Y放大板放大后，通过接插件XSL01A⑤脚耦合电容CL05送到TA1226N①脚。经过瞬态校正的亮度信号从TA1226N输出，经VL02射随器缓冲，通过接插件XSL01A②脚、XSL01B⑩脚、耦合电容C201送到解码集成电路TA8880CN，作进一步处理。TA1226N产生的尖沿波，除了前面已经说过的用作增强图像的水平轮廓外，同时还用作扫描速度调制（VM）信号从输出，经VL03射随器缓冲，通过接插件XSL01A③脚送到VM电路放大后去激励显像管的扫描速度调制线圈。TA8880CN⑩脚输出的沙堡脉冲（S.C.P）通过接插件XSL01A送到TA1226N⑩脚，供给TA1226N内部的黑电平扩展等电路使用。微处理器输出的时钟脉冲（SCL）与数据（SDA）通过三极管VA11、VA10，接插件XSL01A⑩、送到TA1226N的，对TA1226N实施控制。
在图5中，TA1226N⑧、⑨脚输出的D/A变换电压送到接插件XSL01A的⑧、⑨脚，但是在主板上与其相连接的接插件XSL01B ⑥、⑦脚是空脚，所以T3888型机并没有使用这两组D/A变换电压。TA1226的详细资料（共15页）可在http：//doc.semicon.toshiba.co.jp/pdf_e/docweb123/e007285.pdf下载。
（张小锋）
