本文介绍的流弹音响效果发生器，能模拟战场上流弹划过长空时的音响效果，电路简单，很适合电子爱好者制作。
一、 工作原理

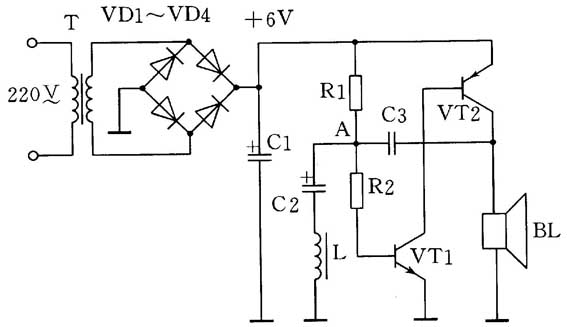

电路见附图，220V交流市电经变压器T降压，VD1～VD4整流，C1滤波后获得+6V直流电压。三极管VT1、VT2和R1、R2、C3组成音频振荡器，振荡器受C2、L支路的控制形成间歇振荡。接通电源后，电源经R1、C2和L向C2充电，因电感上反电势的作用，C2充电较慢，A点被钳在低电位，音频振荡器不工作。随着充电的进行，A点电位逐渐升高，当上升到VT1的发射结导通电压时，VT1、VT2导通，经C3正反馈，使音频振荡器迅速起振。在振荡过程中，C2一直都在缓慢充电，A点电位缓慢上升，使C3充放电时间逐渐缩短，音频振荡器频率逐渐升高（模拟流弹划过时的音调渐变效果）。当C2充满电后，又经C3、扬声器BL和L迅速放电，当A点电位降到0V时，音频振荡器停振，完成一个音效周期。此后，电源再次经R1、C2和L向C2充电，进入下一个周期的循环。
二、 元件选择
VD1～VD4为1N4002，C1=C2=220μF，C3=0.068μF，R1=85.2k，R2=4.3k，电感L可用收音机小型输入或输出变压器初级线圈。VT1为3DG12，VT2为3CG23。
（李诗海）
