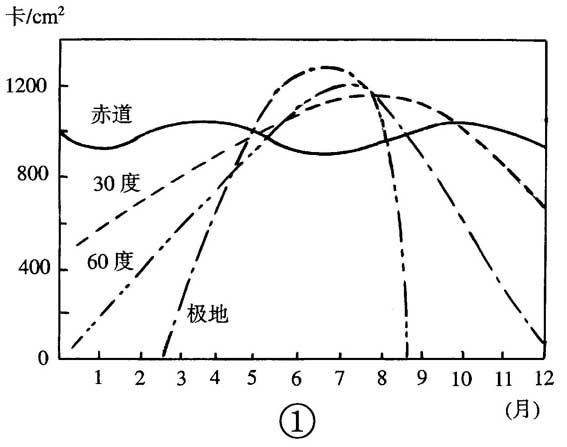

按纬度控制的智能微电脑定时器是一种新颖的电脑定时开关，它能随着四季的变化，每天自动修正开关时间，避免了靠人工经常修正的麻烦。图1是地球各纬度上太阳辐射日总量在一年中的变化情况，从图中可看到，由于地球的公转和自转，南北地理位置不同（纬度不同）的地方在每年不同的日子受太阳的辐射强度各不相同。本文介绍的智能微电脑定时器根据不同纬度下日出日落的规律和太阳辐射的实际分布情况建立的数学模型，用软件自动修正不同纬度每天的日出时间，然后控制开关灯的时间，该产品适用于路灯、广告灯、航标灯、夜景灯、高速公路照明灯、庭院灯、商店橱窗灯及所有室外照明灯具的定时控制，能明显改变控制质量、减少维护工作量，节能省电操作简单。 还可用于工农业生产中，如日光温室卷帘机的定时控制等，是普通电脑定时开关的换代产品，适用于南北纬度在0°～56°的地区使用。
智能微电脑定时器内部结构见图2，它以高性能MCU为核心，用3V高能锂电池供电，可长期使用。外部以高低电平输出形式控制继电器，具有许多操作便捷的实用功能，包括：手动开/关、程序暂停/继续控制功能等，继电器的工作电源采用交流220V阻容降压，经桥式整流直接稳压至24V。主要技术参数如下：
1.适用电压范围：180～230V 50Hz
2.开关容量：阻性负载10A，感性负载8A
3.时钟日差：≤0.5s
4.开关次数：每天开关2次，按日循环
5.时控范围：1分～168小时
6.环境温度：-20℃～+60℃
7.环境湿度：小于95%
8.外形尺寸：98mm×56mm×45mm
9.重量：127g
10.安装：导轨或装置

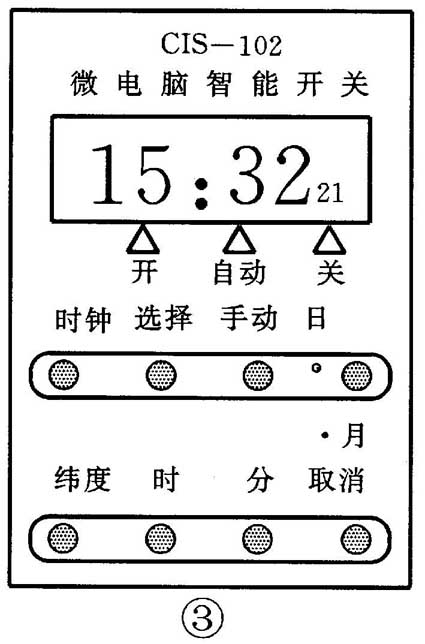

智能微电脑定时器的面板如图3所示，使用时通过面板上的按键设定好日期（月、日）和时钟（时、分）、当地的纬度值和当天的开关灯时间（时、分），系统就会自动生成修正后的第二天的开关灯时间，第三天的开关灯时间从第二天的开关灯时间修正而来，以此类推。
接线方式
1. 直接控制方式

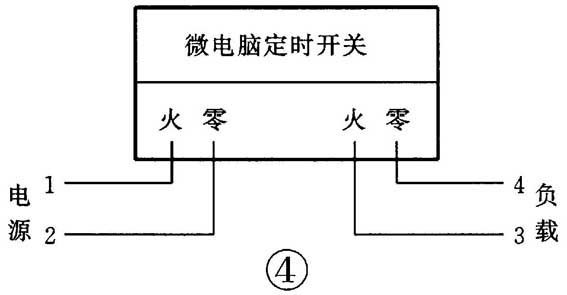

当被控制的设备是单相供电，功率不超过本开关的额定容量（阻性负载不超过10A，感性负载不超过8A），可采用直接控制方式（见图4）。
2. 单相扩容方式

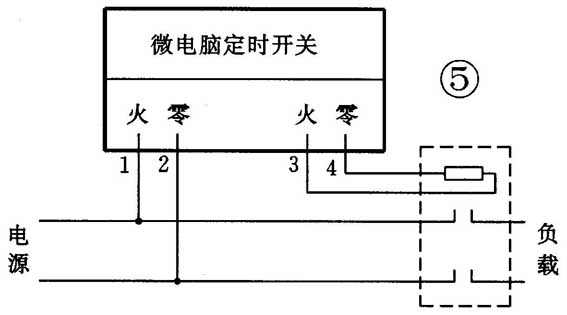

当被控制的设备是单相供电，功率超过本开关的额定容量时，可通过一个容量超过设备功率的交流接触器来扩容。接线方法（见图5）。
3. 三相工作方式
被控制的设备是三相供电，则必须外接三相交流接触器，接线方法见图6和图7，它们分别表示接触器线圈工作电压为220VAC和380VAC时的接线方法。
编者按：
有关本文介绍的电脑定时器的具体安装使用方法和注意事项请与
华联电子有限责任公司
联系，相关供货信息见本期第64页该公司的广告。
（陈九如）
