海尔692-733AA系列新型彩电具有多制式、画中画、超重低音、卡拉OK及高分辨率声音处理功能、多制式梳状滤波器、I2C总线控制、频率合成调谐、图文电视等功能。本文介绍该系列机的开关电源原理及常见故障维修。
工作原理

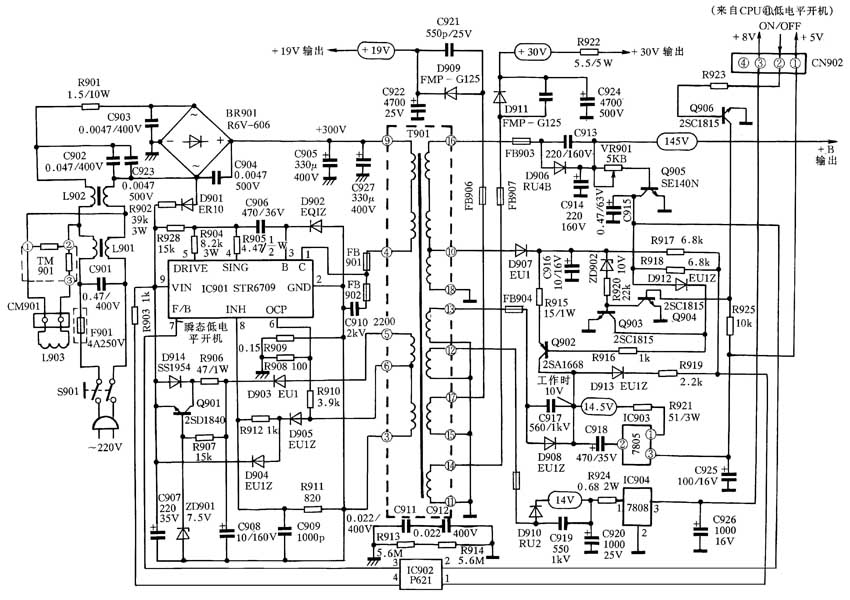

海尔692-733AA系列彩电电源电路如下图所示。220V交流电经L901、L902、C902、R901（R901起过冲限流保护作用，因C905、C927刚充电瞬间相当于短路，容易烧坏桥堆）组成的电磁抗干扰网络后、经BR901、C905、C927、C903、C904整流、平滑滤波后，通过T901的⑨、④脚初级绕组，加到IC901①脚内部的开关管集电极，通过开关切换工作，T901初级得到调整脉冲开关电流后，感应至T901的次级输出，经D906、C914整流滤波后得到145V直流电压供行扫描电路工作。同时次级其它各绕组相应获得+19V、+30V、+8V、+5V电压供主机各部分电路使用。
由D901、R902为启动提供偏置电压。启动后由T901绕组⑤脚感应的电压经D903、Q901、ZD901组成的电子稳压器稳压、滤波后，给IC901⑨脚提供偏置供电。从T901的⑥脚得到反馈脉冲，然后由IC901的⑧脚输入，作同步之用。IC901的⑥脚作过流保护；⑦脚为稳压及遥控开机反馈端。
当处于待机状态、整机接收到开机信号时，经CPU转换为模拟控制电平，从CPU输出低电平，经R923耦合至Q906 b极，从而使Q906截止，Q904导通，Q903截止，IC902的①、②脚内部发光二极管截止，IC902的③、④脚瞬间等效为开路状态，使IC901的⑦脚瞬态呈现为低电位而启动开机。
电压调整及稳压电路由Q905、VR901及IC902等元器件组成。其稳压过程大致为：当+B电压升高时，经VR901反馈，使起稳压作用的Q905导通量增大，从而导致IC902内部发光管电流增大，使IC902③、④脚两端阻抗下降，IC901的⑦脚电压升高，使输出脉冲宽度减小，从而使输出电压下降，达到稳压的目的。
微处理器供电电路有两部分：Q902为待机状态下的CPU提供电压；在整机正常工作状态时，是由T901的输出感应电压，经D908、C918、R921整流滤波，提供10V左右的电压，再经IC903稳压后，提供给CPU 5V工作电压。
另外，在待机状态时，因CPU的输出高电平，经R923使Q906导通，Q904便截止，Q903导通，使IC901的⑦脚电位远低于5V，届时只有从T901的⑩脚绕组取得10V左右的电压，经D907、R915、Q902（因Q903导通而使Q902也导通），为IC903①脚提供电源，即可保证CPU在待机状态时的正常工作电压。
测试数据
表1为IC901（STR-S6709）厚膜电路实用维修数据。

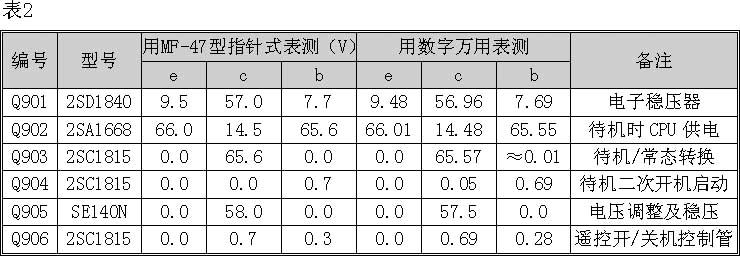

表2为电源部分晶体三极管测试数据。
维修实例
〔例1〕故障现象：整机处于待机状态不能启动开机。
检测与维修：根据待机状态正常只是不能启动，估计有两种可能：一是启动电路异常；二是遥控开/关机控制失效。通电后先测量+B电压约为64.5V，这表明开关电源处在待机状态的间歇振荡状态，由此初步断定电源振荡电路和启动电路均无问题。接着测CPU+5V供电正常。测CPU也有高低电平变化。顺向电源控制电路部分查，分别测控制管Q906、Q904、Q903各c极均有高低电平变化，表明控制电路也正常。查待机状态D907负端10V左右供电也正常。测Q902各极电压，发现e极无电压（正常时应为66V左右），查R915电阻已开路，更换后故障排除。
简要分析：电于R915电阻开路，使Q902截止，从而遥控开机控制信号中断而不能开机。
〔例2〕故障现象：机器在“热”态情况下，遥控开机正常，但在“冷”态情况下开机困难，有时只能偶尔启动一次。
检测与维修：根据故障现象估计，故障部位大致在开/关机控制电路的可能性较大。测试IC601电压，发现不管电源能否启动，该均有高低电平变化，这说明CPU无问题。再测Q906 c极，发现在“热”态时高低电平变化正常，但“冷”态时无任何变化。查R923无异常。拆下Q906测量，发现正、反向电阻值偏小，略用烙铁加温试验，其内阻值随温升缓慢增大，说明Q906性能变差，更换Q906后，故障排除。
简要分析：由于Q906性能变差，在冷态时内阻减小，管内不能正常导通使遥控开机控制信号中断。经几次反复开机后，由于机器断续通电受热，其管内阻有所上升，当内阻达到正常导通工作值时，机器便可正常启动。
〔例3〕故障现象：开机后图像彩色均正常，但有时遥控操作错乱，调亮度不起作用。
检测与维修：查遥控发射器无异常。测CPU+5V供电电压，发现在遥控操作失灵或错乱时此电压稍有下跌并出现波动。再测三端稳压器IC903 ③脚，输出+5V电压也有下跌和波动现象，手触IC903有烫手感，估计IC903不良。更换IC903后，故障排除。
简要分析：根据检修过程看，很可能IC903内部存在漏电或穿透电流增大，从而使承载能力不足而出现输出电压波动，但由于这一电压尚处在CPU所需工作电压参数的临界状态（4.7～4.8V），所以当下跌不严重时尚能坚持正常工作。
〔例4〕故障现象：有时能正常启动，有时不能开机。
检测与维修：根据故障现象判断，很可能是开关电源启动电路某元件变值所致。检查由D901、R902组成的启动偏置电压电路，结果发现R902阻值增大至100kΩ以上，选用同规格同功率的电阻更换后故障排除。
简要分析：开关电源IC901的启动一是靠D901、R902组成的启动偏置电路提供偏置电压；二是启动后D903、Q901、ZD901组成的电子稳压器滤波后，提供给IC901 ⑨脚偏置供电。当R902阻值增大到一定值后，其工作状态处于似启非启、似断非断的临界状态，所以便呈现有时能启动有时不能启动现象。
