新德克XA6600MKII是成都信达音响制造有限公司近年来推出的一款高品质功放，与XA6600原形机相比，它改进了电路布局，使内部的串扰互扰大大降低，同时增大了电源的容量。XA6600MKII虽为合并式功放，但前置级与后级功放完全分开，在机背后板上由U形插头进行连接，故XA6600MKII可分别作前级或后级使用，这一特点大大方便了音响烧友的使用搭配。
前置放大器

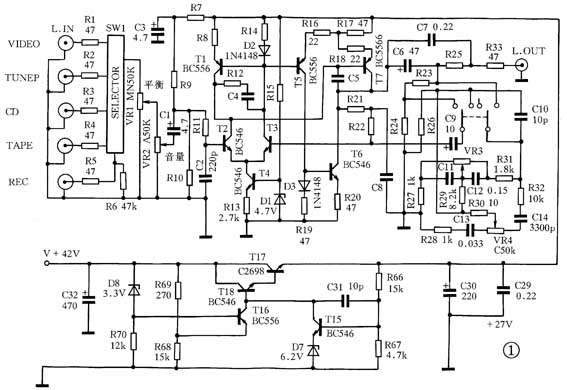

图1为前置放大器电路原理。包含有音源选择电路、音量控制及平衡控制电路等，其后低噪声差分放大电路，以晶体管有源负载作集电极有源负载，大大提高了电路的共模抑制比，增强了抗干扰能力。该前置放大器使用+27V单电源供电，因此在信号通路上使用了隔直电容C1、C6，这两只电容器的品质优劣会直接影响到音质，故特选了日产ELNA音频专用电解电容器，同时C6上还并有CBB金属化聚丙烯电容器，令高频通透明亮。前置放大器还设有负反馈式音调控制电路，用以调整频率均衡特性。由于采用了负反馈式音调控制电路，因此旋钮提升或衰减到底时失真依然较小，噪音也低，其缺点是瞬态特性不如衰减式音调控制电路好。
XA6600MKII设有音调控制按钮，可选择信号直通方式，以获得平坦的频率响应。音量电位器使用著名的日本ALPS电位器，左右通道的一致性好、使用寿命长、噪声低。信号输出到机背后板的输出器，经U形插头连接到后级功放。
后级功放
图2为后级功放的电路原理，包含有输入级、电压放大级、推动及输出级等电路。
1.输入级：
输入信号先经R71～R73、C33低通滤波器滤除100kHz以上的高频噪声，然后加至T19孪生场效应管差分放大电路。T19组成低噪声的孪生场效应管差分放大器，采用有源负载代替常规的偏置电阻，具有极高的工作稳定性。T21恒流源的工作电流设计为4mA，即T19孪生管的每只管子各为2mA，使差分输入级具有良好的共模抑制比和动态范围及线性。
2.电压放大级：
T22、T23构成第二级差分放大电路，T24、T25及D16组成恒流源，使静态工作点相当稳定。T26、T27及T28、T29构成共射-共基沃尔曼放大器，共射电路配共基放大，可降低密勒电容效应，使该级频响展宽。
3.推动及输出级：
T31、T33组成互补推动级电路，T34、T35及T36、T37组成达林顿输出级，采用的是倒置达林顿连接法，这种接法，使T34、T36能更充分地增加注入到T35、T37的基极电流，能充分地驱动T35、T37，具有动态范围大、输出驱动力强、高频响应佳等一系列优点。T30、T32为输出级的偏置及温度补偿电路，它紧贴输出级散热器安装，这种方式能很好地补偿输出级的温度特性，具有很好的稳定性。
4.其它部分：
后级功放采用全直流耦合的方式，反馈电路取消了接地电容器，因此低频响应可到直流。为了提高电路的工作稳定性，设置了ICa组成输出端直流伺服电路，使输出端的直流偏移保持在±30mV之内。另外，XA6600MKII后级功放还设有较完善的过流、过压、静噪等电路，T38为过流取样管，当输出级的电流超过6A时，T38导通，使T67也导通，则T64、T65截止，继电器J失电释放，马上将输出切断。T39、T40组成中点电压检测电路，当中点直流电压达到1.2V以上时，也能迅速将输出切断。T63组成静噪电路，在开关机时消除放大器对音箱的冲击。另外，在电路设计上，每一级的放大电路均加有局部负反馈，这样可降低大环路的负反馈量，提高瞬态响应，减小扬声器反电动势对输入级的影响。
XA6600MKII的电源设计也相当优秀，320VA的高品质环变配上美产25A快速整流桥堆及日产20000μF红宝石电解电容器，使其能量供应十分充沛。前置放大器的供电由T15-T18稳压电源提供，稳定性好，噪声低，使前级对猝发信号有良好的适应能力。其它部分的用料也是一流的，如差分输入级使用的是日产极低噪声孪生场效应管2SK389，小功率电压放大管均为欧洲名管BC546、BC556（BVceo=80V、IcM=0.1A、fT=300MHz），输出级为日本三肯公司名管2SA1216、2SC2922（BVceo=180v、ICM=17A、PCM=200W、fT=50MHz）等。
音质评价
XA6600MKII的驱动力很强，高低音较均衡，虽然输出功率设计为2×80W，但对于大多数的落地箱都推得较好，毫无脚软之感。对大动态的交响乐也是从容不迫、游刃有余。它的高频延伸与低频搭配确是很协调的，是一款适合音乐欣赏朋友选择的中档合并式功放。
（周兴华）
