以北京牌867型黑白电视接收机为例，该机是4.5英寸便携式袖珍机，它可以采用直流供电，在交流供电时则需外加专用整流供电电源。该机非常适合外出或无交流电源时使用。美中不足的是没有音频、视频（AV）输入端子，在使用中略感不便。为此，本人给其加装了音频、视频输入端子，具体方法介绍如下。
1.加装音频输入端子

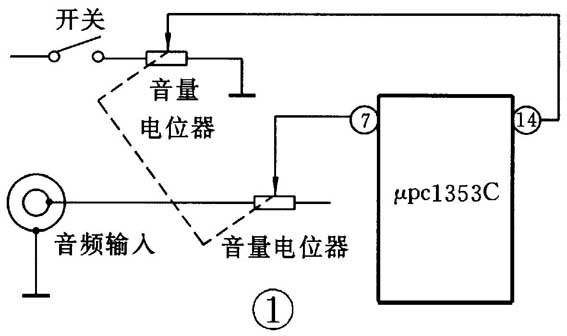

原拟将音频输入端加到音量电位器非地端一侧，欲使外接音频信号也能受音量电位器的控制。但改装后发现无声，经查所用集成电路μPC1353C，其音量控制是直流控制音量调节，所以无声。只能试将音频输入端加到μPC1353C⑦脚（音频功放输入端），但此时一是外接音频信号音量不能控制；二是原电路未断开，叠加后有噪声。经检查发现该机音量电位器是一只双联电位器，原电路只用了它的一半，另一半空闲未用。于是将空着的一半用来控制外接音频信号（音量大小应与原音量大小控制方向一致）。并用开关断开原音量电位器非地端一侧（参见图1）。这样，用作监视器时，将开关断开；用来接收电视信号时，再将开关接通。
2.加装视频输入端子

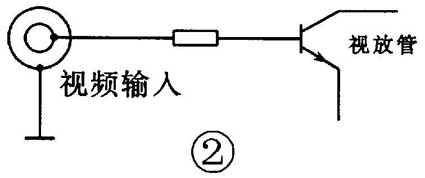

原拟将视放管基极断开，通过开关控制，分别将内、外视频信号接入视放管的基极，但将视放管基极断开后，屏幕上出现了回扫线，再查后得知预视放在集成电路NPC1379内，因无其内部资料，只好将外接视频信号直接并接到视放管的基极（参见图2）。这样做虽然没有断开机内信号，且机内外信号视频幅度相差不大，但两者的输入阻抗却相差很大，所以外接信号完全能够抑制机内信号，不会出现内外信号串扰现象。去掉外接信号后，机内照常工作。
改装时，在电视机右侧的空隙处，打三个孔，将音、视频莲花插座和开关固定到上面。通电试机，接收、监视效果均良好。
3.注意事项
（1） 所用接线应尽可能短，并全部采用屏蔽线。
（2） 所用莲花插座和开关，应大小一致，且安装间距一致，保持机器外部美观。
（3） 在音、视频插座下，开关两侧贴上不干胶标签，并对应写明“音频输入”、“视频输入”、“接收”、“监视”，以方便使用。
（孟永斌）
