在一些大型娱乐场所，有时需要几十路甚至几百路大容量抢答器，而一般的抢答器只有几路或十几路，不能满足需要。对于大容量抢答器的设计，主要应考虑以下两个问题：一是性能良好，误差时间小；二是抢答按钮与控制器的连线应尽量简单。一般小容量抢
答的每个抢答按钮采用二根导线与控制器直接相连。若在大容量抢答器中仍采用这种接法，不仅导线成本高，而且连线复杂，安装和维护十分困难。本文介绍的电路，采用键盘接线方式，应用扫描方法进行工作，连线简单，成本低，安装和维护方便，控制电路
也具有较好的性能。

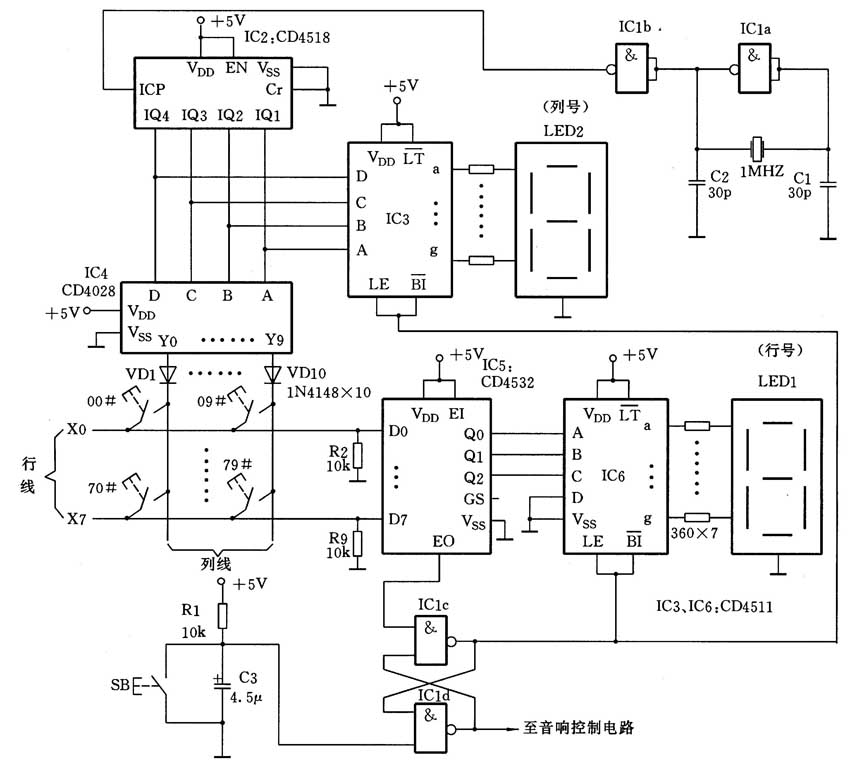

电路如附图所示。这是一个80路的抢答电路，抢答按钮采用8×10键盘连线方式，每个按钮采用二位数编码，由数码管LED1和LED2显示（00～79），分别对应按钮所在的行号和列号。
由IC1a和晶振组成的振荡器产生的1MHz信号，送入由IC2组成的计数器进行循环计数，IC2输出的计数值1Q4～1Q1一路送入由IC4组成的十进制译码器进行译码，其输出端Y0～Y9依次轮流出现正脉冲，形成列线扫描信号。另一路送入由IC3组成的七段显示译码器进行译码后驱动数码管LED2显示列号。列线扫描频率fs由振荡器频率f\(_{osc}\)和计数器IC2计数容量m决定，即f\(_{s}\)=f\(_{osc}\)/m。本电路f\(_{osc}\)=1MHz，m=10，所以，f\(_{s}\)=100kHz。
当某一列线（如Y0）为高电平时，其余列线（Y1～Y9）均为低电平，电路只为该列线上的 8个按钮（00#、10#、……70#）提供抢答所需的高电平。若该列上任一按钮（如70#）先按下，则相应的行线（X7）上为高电平，其它7根行线（X0～X6）上均为低电平。IC5为8位优先编码器，它将行线上的电平信号进行编码，其编码值Q2～Q0送入七段显示译码器 IC6，经译码后驱动数码管LED1显示行号。
由IC1c和IC1d构成的RS触发器，完成抢答控制功能。按钮SB为主持人控制的复位按钮，每当一次新的抢答开始之前，按动一下SB，将触发器置0，IC1c输出为0，IC1d输出为1。
IC1c的输出用来控制IC3和IC6的锁存（LE）和消隐（BI——）。当LE=BI——=0时，锁存无效，消隐有效，IC3和IC6可将输入的代码进行传输和译码，但因消隐有效，使数码管LED1和LED2同时熄灭。若无人按下抢答按钮，IC5的输入D0～D7均为0，则E0端为高电平，使触发器保持0态。当有人按下抢答按钮时（对应列线为高电平情况下），则IC5的E0端由高电平变为低电平，使触发器翻转为1态，IC1c的输出由0变为1，此时，LE=BI——=1，使IC3和IC6的锁存功能有效，消隐无效，对最先按下的按钮所在的行号和列号进行锁存，再经译码后
驱动数码管LED1和LED2进行行号和列号的显示。锁存功能有效后，对随后按下的其他按钮的行和列号不再进行传输，实现抢答控制功能。
本电路由于列线扫描频率高达100kHz，因此，最大时间误差只有0.01ms，可满足一般要求。若提高振荡频率，可进一步减小最大时间误差，使性能进一步提高。也可对行线和列线进行扩展，进一步扩大抢答容量。
（龚昌来）
