几种典型的人体感应电路

本文介绍几种用YB-2B型人体感应器模块组成的人体感应电路，读者可在此基础上开发出更多的应用。

1. 工作原理

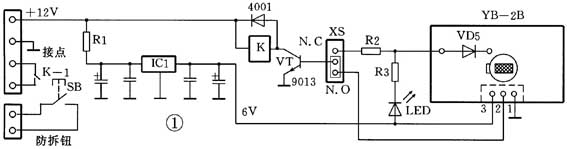

电路图见图1。图中XS为输出方式选择跳线。XS置于N.O端为触点短路时报警方式，当人体感应模块感应到人后②脚输出高电平，VT导通，继电器K吸合，接点K-1短路，触发控制器报警。XS置于N.C端为触点开路时报警方式，当没探测到人时，模块内部的VD5正极为高电平，继电器吸合接点短路；当探测到人时，VD5正端输出低电平，继电器释放接点开路，触发控制器报警。LED指示灯在探测到人时点亮。SB是防拆按钮，当外壳被人破坏或拆开时按钮会跳开，接点开路，触发控制器报警。

2. 元件选用

IC1为78L06，R1为47Ω，R2为10kΩ，R3为3.3kΩ，均选用1/8W，电解电容选用100～470μF/10V，高频旁路电容选用0.01～0.1μF。

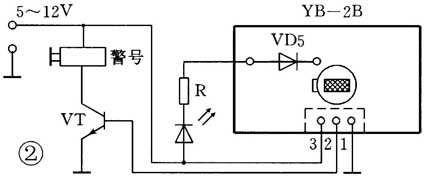

电路图见图2，YB-2B感应到人后②脚输出高电平，VT导通，警号发出报警声。可通过改变人体感应模块内部C9、C12的容量来调节感应模块的感应和报警延时，例如C9为47μF时，模块加电后延时60秒才开始感应人体信号，给主人留出撤离的时间，C12为10μF时，模块感应到人体后延时10秒才报警，给主人留出关机的时间。图中LED选用闪亮型，R可选1～10kΩ，工作电压依据警号的额定电压而定，但不能大于12V。

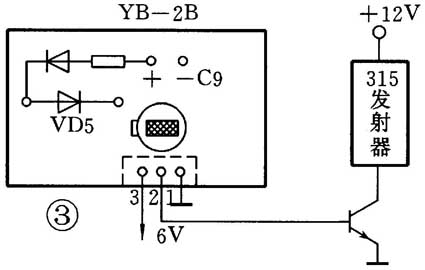

电路图见图3，人体感应模块内增加了一只二极管4148和一个电阻（200k），串接在VD5正极和C9正极之间，C9用47μF，C11用2.2μF。感应模块感应到人体后315发射器工作，远距离接收控制器工作。电路每发射一次间隔一段时间回到待机状态，探测到人再发射。间隔时间长短可通过改变200k电阻阻值，阻值小间隔时间长，反之间隔时间短。

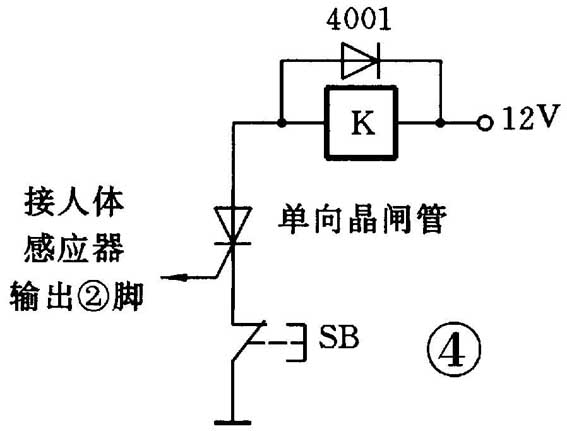

电路图见图4，当人体包括手、脚或头进入保护范围，感应模块②脚输出高电平，触发晶闸管工作，继电器吸合，常闭接点断开，关断工业设备电源，从而起到保护人身安全的作用。恢复需按常闭开关SB，若采用9013晶体管代替单向晶闸管可自动恢复。

电路图见图5，当感应到人或手，磁阀便工作，有水流出，直至人或手离开为止。此电路主要用于自动水龙头和自动淋浴装置，亦可用于小便池冲水装置，人进入便池有水流出，人离开后水流一会儿便停止。若要求人离开后再冲水需在感应模块VD4和VD5之间接一只二极管（4148），C11用10μF，C12用4.7μF，人离开后有5秒冲水时间。

电路见图6，当感应到人时，IC4013的脚呈高电平，促使①脚呈高电平，继电器K吸合，即使人离开，IC4013的呈低电平，K仍保持吸合。当再次感应到人IC4013的①脚呈低电平，K释放。此电路可用于浴室灯、抽风机的控制，人体感应器采用垂直幕帘感应方式安装在家庭浴室门的顶部，人进入浴室灯亮、抽气，人走出浴室灯灭、抽风机停转。

示意图见图7，当人从a到b通过，A感应器工作，抑制B感应器暂时不感应；当人从b到a通过，B感应器工作，抑制A感应器暂时不感应。

电路图见图8，将二极管（4148）与电阻（100kΩ）串联，分别从感应模块VD5的正极接到另一个感应模块电容C9（47μF）的正极，改变电阻的大小可调节抑制感应器的时间长短。此电路可用于大便自动冲水器、迎宾语言双向发声器、广告灯箱生动器等装置。

如图9所示，感应器采用垂直幕帘感应方式，通过旋转云台作180°旋转，将被动式红外感应变成相对主动式红外感应形式，只要感应范围内有人存在，不管人是否活动（如睡觉）都能输出信号，保证外接设备持续工作。此感应器可用于招待所客房窗式空调控制器，公众场所（会议室、饭厅、客厅、机场候机室等）柜式空调控制器，中央空调送风口控制器、电视信息播出控制器，家电产品控制器，其它电器设备供电控制器等。此装置对感应器的感应速度和旋转云台的稳定度要求很高。

有关YB-2B型人体感应模块的供货信息，请参见本刊2001年第7期广告第2001-7-1页懿博电子有限公司广告。

（李耀辉）
