新器件

应用领域：蜂窝电话、MP3、CD、DVD播放设备、PDA及便携式电子产品等。

主要特点：
输出频率为1kHz、连续输出平均功率为105mW（负载电阻16Ω）时，THD+N的典型值为0.1%；输出频率为1kHz、连续输出平均功率为75mW（负载电阻32Ω）时，THD+N的典型值为0.1%；有关闭控制，在关闭状态时耗电典型值为0.3μA；该放大器为立体声放大器，并有输入数字信号来控制音量升及降（分16级）。

封装形式：
10引脚MSOP封装及LD封装。

生产厂商：
国家半导体公司（www.national.com）。@

应用领域：
计算机及其外设、便携式电子产品（包括蜂窝电话、笔记本电脑等）、汽车电机及导线过流保护、安全及防火报警系统、扬声器系统及电源变压器等。目前应用最广的是作为电池防止过充及过放（装于电池顶部或电池组中，用作电池保护器使用）。

主要特点：
它有多种型号及形状，以便应用在不同场合，如电池帽形（用于7号电池内）、盘形、电池搭接片形、表面贴装形、穿孔装配形等；在正常电流下其电阻低，如锂离子电池保护用的搭接片形的电阻0.006～0.012Ω；有不同的阈值电流；超过阈值电流时间快，典型值为5s；超过阈值电流无电弧及自燃。

生产厂商：
BOURNS公司（www.bourns.com）。@

应用领域：
温度监测及控制；采暖通风和空调系统、医疗电子；电子测试设备、系统温度管理、个人电脑、办公室自动化设备、汽车等。

主要特点：
I2C串行总线接口；单独的开漏输出可用于中断及临界温度关闭；有关闭控制可降低能耗；一个总线可连接4个LM92；12位符号输出；温度可检测到150℃；工作电压2.7V～5.5V；工作电流典型值350μA；关闭状态时耗电典型值5μA；温度精度在30℃时为±0.33℃（最大），10℃～50℃时为±0.5℃（最大），-10℃～85℃时为±1.0℃（最大）；125℃时为±1.25℃（最大），-25℃～150℃时为±1.5℃（最大）；线性应为±0.5℃（最大），分辨率为0.0625℃。

封装形式：
8引脚MSOP封装。

生产厂商：
国家半导体公司（ www.national.com）。@

应用领域：
锂离子电池充电器、个人信息设备、蜂窝电话等。

主要特点：
充1节锂离子电池的脉冲充电器；保证充电电压精度1%；检测到充电电流降到1/10C时，终止充电；另有可编程终止充电定时器；内部有导通电阻为0.35Ω的N沟道MOSFET开关；无需阻塞二极管；可外接NTC热敏电阻检测充电电池温度；LTC1730-4有SEL端可选择充4.1V或4.2V终止充电的锂离子电池；对过放的电池自动以涓流预充电；外接检测电流的电阻可限制最大充电电流；输入电压4.5～13.2V。

封装形式：
LTC1730-4为16引脚SSOP封装，LTC1730-4.2为8引脚SO封装。

生产厂商：
线性技术公司（www.linear-tech.com）。@

应用领域：
便携式及电池供电的系统、扫描器、机顶盒、高速差动线接收器、窗口比较器、过零检测器及高速采样电路等。

主要特点：
传播延时典型值45ns；超低功耗，典型值65μA；输入范围接近电源幅值；工作电压范围2.7～5V；LMV7235是开漏输出，LMV7239是推挽输出。

封装形式：
5引脚SOT-23或SC-70封装。

生产厂商：
国家半导体公司（www.national.com）。@

应用领域：
低成本精密振荡器；电荷泵驱动器；开关电源的时钟基准；时钟开关的电容滤波器；替代固定频率的晶振；替代陶瓷振荡器等。

主要特点：
频率范围1kHz～30MHz；在5Hz～20MHz范围内（在25℃时），频率误差小于1.5%；在TA=0℃～70℃时，频率误差小于2%；温度稳定性±40ppm/℃；电源电压稳定性为

05%/V；在1kHz～2MHz范围内，占空比为50%±1%；在2MHz～20MHz范围内，占空比为50%±5%；工作电流典型值为1mA；100Ω CMOS输出驱动器；工作电压范围2.7～5.5V。

封装形式：
5引脚SOT-23封装。

生产厂家：
线性技术公司（www.linear.com）。@

应用领域：
检测电池的充电/放电电流、运动控制诊断、电源负载电流监控及管理、自复式智能保险丝等。

主要特点：
无需外部检测元件；输出PWM信号，包括电流大小及电流方向；PWM输出容易与微处理器或控制器接口；内部采用了△-∑电流检测技术；温度系数低；内部有滤波器可抑制瞬间干扰；内部有上电复位；内部检测电流电阻仅0.003Ω，损耗极小；工作电压范围2.7～5.5V；在1A的器件中电流精度在室温为±3%；有关闭控制，在关闭状态时耗电典型值为1.8μA；采样时间间隔为6ms。

封装形式：
8引脚MSOP封装。

生产厂商：
国家半导体公司（www.national.com）。@

应用领域：
电源选择路由、音频及视频信号选择路由、电池工作的电子设备、低压数据采集系统、通信电路、蜂窝电话、调制解调器、PCMCIA卡、硬盘驱动器。

主要特点：
导通电阻低（在5V供电时为1Ωmax，在3V供电时2Ωmax）；导通电阻平直度在5V供电时为0.12Ωmax；工作电压为单电源+1.8～5.5V；开关速度快（tON=50nsmax，tOFF=50nsmax）；在5V供电时，TTL逻辑电平兼容；保证先断开后接通；连续工作电流极限值为200mA；工作温度范围为-40℃～+85℃

封装形式：

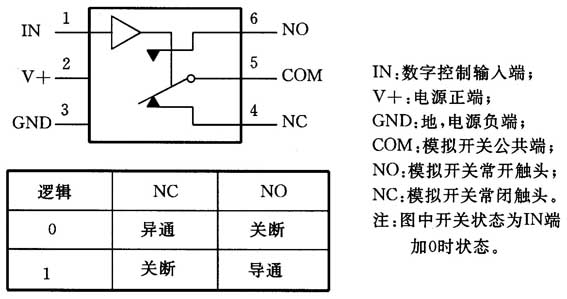

6引脚SOT-23封装。管脚排列及控制逻辑如附图所示。

生产厂商：
MAXIM公司（www.maxim-ic.com）。@

应用领域：
PDA、寻呼机、无绳电话、消费类电子产品、嵌入式控制器、便携式仪器仪表等采用电池供电的电子产品。

主要特点：
工作电压范围+1.5～+5.5V；工作电流极小，典型值为1.5μA，最大值为3μA，属微功耗器件；输入及输出电压可上拉到6V（超出工作电压范围）；内部有滞后，可抑制噪声干扰；工作温度范围-40℃～+85℃。

封装形式：
25引脚SOT-23封装。

应用电路：

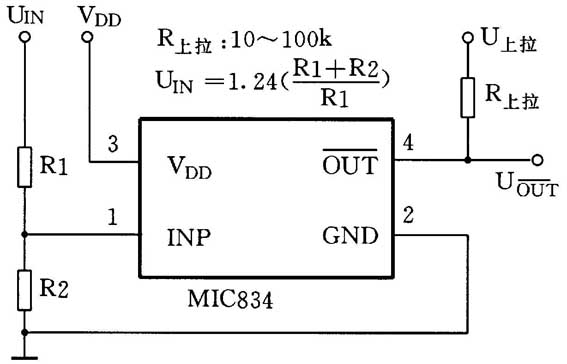

典型应用电路见附图。UIN为输入电压，R1、R2为输入分压器电阻。内部输出为开漏结构，故需外接一个上拉电阻。

主要应用参数如下：
内部基准电压为1.24V；VDD为1.5～5.5V；UJNP（max）=6V；U上拉（max）=6V；UIN=1.24[（R1+R2）/R2]。

生产厂商：
美国MICREL公司（www.micrel.com）。@

应用领域：
单节或两节电池工作的产品、MP3播放机、无绳电话、寻呼机、便携式医疗设备及仪器、遥控器等。

主要特点：
在整个工作温度范围内，0.9V工作电压即能启动并输出全负载电流；在0.8V（单节电池）供电时可输出100mA，在1.8V（两节电池）供电时可输出250mA；输出电压从1.5V可调到3.3V；转换效率高，可达90%；为提高效率有节省电源模式；静态电流小（小于50μA）；内部集成了电池低电压比较器。

封装形式：
10引脚MSOP封装（固定3.3V输出）。

应用电路：
典型应用电路见附图。

生产厂商：
德州仪器公司（www.ti.com）。@

应用领域：
汽车遥控车门控制、安全系统低速率数据调制与解调、遥控仪表数据收集等。

主要特点：
UHF频率范围800MHz～1000MHz；用单极天线典型范围超过170m；数据率为5kbps（SWP），20kbps（FIXED）；自动调谐，无需手工调准；无滤波器及电感器；在868MHz时，工作电流仅4mA；占空比工作在超过100∶1时关闭模式；天线再幅射RF很低；用CMOS逻辑与标准解码器及微处理器IC接口；外围元件很少；工作温度-40℃～+105℃。

封装形式：
16引脚SOIC及8引脚SOIC。

应用电路：
典型应用电路如附图所示。

生产厂商：
MICREL公司（www.micrel.com）。@

应用领域：
利用在采样电阻上流过电流所产生的电压降与电流成正比的原理，用测量电压降的方法来检测电流。它可以用于限制电流、监控电流（过流关断或给出过流信号），常用于电池充电器、电子断路器、通用串行总线（USB）、电源电流限制、智能电池组等。

主要特点：
电阻值低，最低为 0.005Ω，功耗极小；电限温度系数小，最低为5ppm/℃；功率大，在25℃时为2W；电阻精度高，允差等级有0.1%、0.5%及1%（VCS201及VCS202）和0.02%、0.05%（VCS203）。

封装形式：
穿孔式装配元件，其长×宽×高尺寸为27mm×9.5mm×4.5mm（VCS201）、32mm×13mm×4.5mm（VCS202及VCS203）。

生产厂商：
VISHY公司（www.vishy.com）。
