高洁牌907及908型可调式高精度电子控温电烙铁，是广州市黄花电子工具有限公司开 发生产的新型焊接工具，具有一定的实用性。这种烙铁自投放市场以来，受到了广大电 子爱好者、电器制造以及电器维修人员的喜爱和欢迎。
一、基本特点
1.采用高强度耐温塑料手柄、抗氧化耐腐蚀长寿焊嘴、专利外观全透明结构、内置发光 指示灯，恒温工作状态一目了然、美观大方、手感轻巧、长时间操作不易疲劳。
2.电子控温电路采用集成电路和超小型元件，整个电路板体积小巧，直接安装在电烙铁 的手柄中间。其外形和重量与普通电烙铁基本一样，使用非常方便。
3.使用温度（恒定温度）在200℃～450℃之间连续可调。手柄上的温度调节旋钮可以方 便地设定烙铁焊嘴的温度，以满足不同场合对焊接温度的要求。
4.恒温精度可达±3℃内的水平，且恒温特性不受环境温度、电源电压等外界因素的影 响。实测结果表明：当电源电压在160～260V、环境温度在0℃～60℃之间变化的恶劣条 件下使用，电烙铁的恒温精度都不会受到影响。
5.电子控温电烙铁是在断续通电加温状态下工作的，所以实际消耗功率比发热芯额定功 率要小得多，节电效率可达30%～50%。
6.一体化陶瓷控温发热元件，采用内置式温度传感器，响应速度快，线性好，可靠性 高。热力集中，电气性能极佳，焊接温度在450℃时，绝缘电阻亦高达100MΩ以上。无漏电形式设计，静电容量低，泄漏电流小，且备有接地装置以消除静电，能直接用于各种
MOS电路焊接。
7. 本烙铁有两种型号可供选择：907为内热式，908为外热式，使用温度范围为200℃～450℃。
二、工作原理

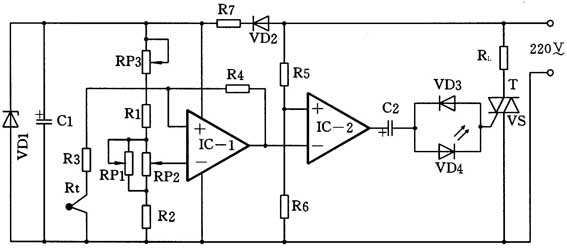

附图为电子控温电烙铁的原理图。VD2、R7、VD1、C1组成整流稳压电路。恒温电路由线性热电偶、桥路检测器、比较器、驱动器、功率开关、整流稳压器等部分组成。热电偶Rt作为温度传感器，与电阻R1、R2、R3、R4、电位器RP1、RP2、RP3构成检测电桥。在电烙铁刚接上220V市电时，Rt工作在常温状态，热电势很低，使加在比较器IC-1同相端的电压U\(_{+}\)低于反相端电压U\(_{-}\)，输出端为低电平，驱动器IC-2输出为高电平，发光二极管VD4导通，触发双向晶闸管VS导通，此时电烙铁全功率通电加热。由于Rt置于电烙铁发热芯靠近焊嘴的部分，焊嘴温度的变化会使其输出电势产生变化，随着发热芯加热，焊嘴温度上升，Rt的热电势升高，IC-1同相端电压升高，当高于RP2所设定的电压，即U\(_{+}\)>U\(_{-}\)时，此时IC-1输出高电平，IC2输出低电平，VD4截止，VS关断，电烙铁停止加热。Rt的热电势又开始降低，U\(_{+}\)亦相应下降。当\(_{+}\)<U\(_{-}\)时，IC1输出低电平，IC2输出
高电平，VS导通，电烙铁又再次处于通电加热状态，……如此自动反复调节控制，使电烙铁的温度始终保持在某一稳定值。
图中IC-2与R5、R6、R\(_{L}\)等构成近零开关电路。该电路与IC-1配合，使IC-2处于间隙工作状态，即在交流电每半个周波的起始瞬间输出一个约0.2ms的触发脉冲。这就使整个控制电路的平均功耗大大降低，电磁干扰最小。
有关该可调式电子控温电烙铁的供货信息请参见本期封底彩色广告。
（黄德超）
