STV0117A是飞利浦公司生产的数字视频编码集成电路，它是将I2C总线控制、亮度信号处理、色度信号处理等集成在一起的大规模CMOS集成电路。其内含I2C接口电路、多路A/D或D/A转换器、数据输入接口、13MHz低通滤波器、4倍超取样滤波器、调制混频器、2倍超取样滤波器、同步扩展、视频时钟控制、PLL锁相环、OSD振荡等电路。其中：2倍超取样滤波器用来对亮度信号进行处理；4倍超取样滤波器用来对色度信号进行处理；采用32位频率合成器产生副载波，由D/A电路分别输出复合视频信号和Y（亮度）/C（色度）信号。使用机型同MN67700集成电路。

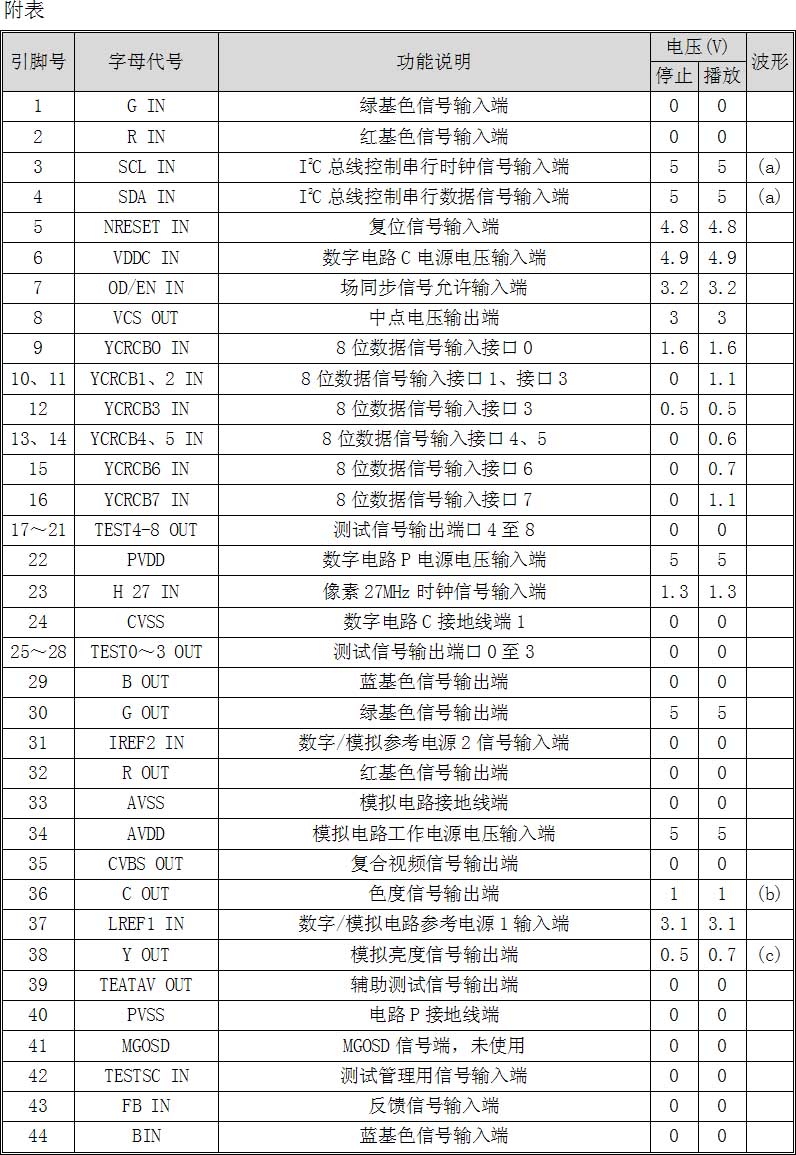

STV0117集成电路采用四列扁平式封装方式，其各引脚功能及典型工作参数如附表所示。需要注意的是：

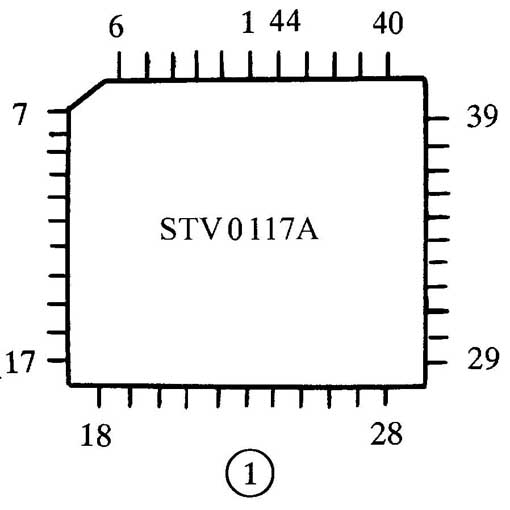

STV0117的引脚方式与其它IC不同，具体排列方式如图1所示。该集成电路的①脚不在电路的角上，而是在上端中间（即从⑥脚开始向中间数第6只脚），其它引脚是按逆时针方向依次编号的。在测量和使用该IC时应注意到这一特殊点。

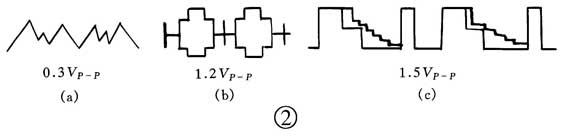

附表中波形一栏中的字母代表的波形如图2所示。
（孙余凯）
