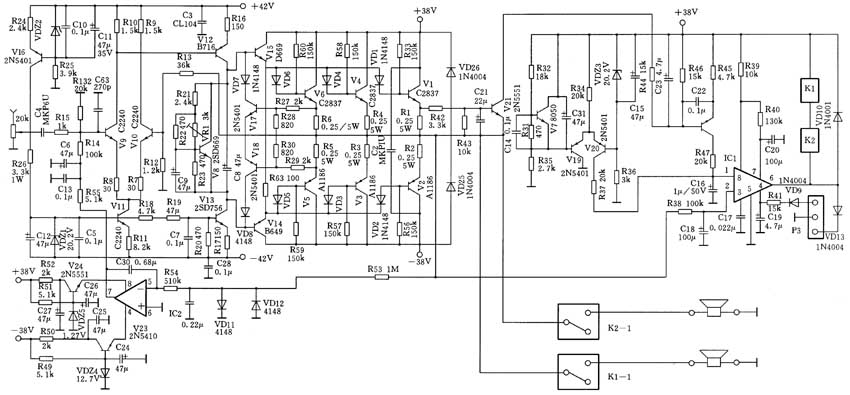

天逸AD-86合并式纯甲类功放是成都亚迪机电研究所开发的高性能功放，售价不超过3000元，是一款适合中国国情的发烧功放。右图为其电路原理图。
一、输入级
V9、V10及V11组成低噪声的差分输入级，其中V9、V10的配对精度误差在1%以内，对称性很好。V11构成V9、V10的射极有源负载，因此输入级的阻抗高、共模抑制能力强。V16及VDZ2等组成的恒流源用于对VDZ1稳压管供电，使偏置电路的稳定性极高。
二、电压放大级
V12为电压放大电路，V13为其集电极有源负载，它增益高、线性优良，V13的偏置电压亦由VDZ1提供，因此工作的稳定性很好。从输入级至电压放大级，信号通道的设计简洁流畅，没有使用太多的冗余元件，符合Hi-Fi功放“简洁至上”的原则。为了让音色最温馨动听、声场及频响最佳，输入级及电压放大级的工作点设置均经反复试验才最终确定。
三、推动级
V15及V14组成互补的推动级电路，这是一对著名的音频专用高线性、低噪声中功率管，截止频率达120MHz，配对误差<3%。V8为推动级及输出级的偏置电路，偏置电压设计得较高，为3.8～3.9V，使输出级处于纯甲类工作状态，每声道的静态电流竟达1.8A。
四、输出级
V6、V4、V1、及V5、V3、V2构成三对大功率的互补输出级电路，它们并联工作，在甲类状态下的输出功率可达50W/8Ω，甲乙类状态下的最大输出功率达80W/8Ω（失真<1%）及160W/4Ω（失真<1%）。输出级配备有外露式的巨型叉型铝质散热器，以保证及时发散工作产生的热量。输出级V1～V6的截止频率均大于60MHz，其配对精度也优于3%。
五、其它部分
IC1及外围电路组成开机延时保护及中点电压偏移保护、输出级过热保护电路。开机瞬间，C20上电压为0V，IC1的输出开关不动作，继电器K1、K2释放，约10s，R40对C20充电至高电平，IC1的⑥脚输出低电平，K1、K2吸合，接通功放输出电路，完成开机延时启动过程。关机时K1、K2即刻释放，可防止对音箱再度产生冲击。R38接功放输出端，当中点直流电压产生偏移（-0.25V、+0.7V）时，IC1的②脚检测到此变化，即控制继电器释放而保护扬声器。V21组成输出过载保护电路，当V1的射极电流达3A以上时，V21开始导通，经后一级的PNP管放大，IC1的①脚电压上升，IC1即释放K1、K2。V7及V19、V20差分电路组成过热保护电路，其中V7为温度感应管，当输出级的温度达90～100℃时，V7的c、e极压降减小，则V19的导通减弱而V20导通加深，最终使IC1的①脚电压上升，从而引起⑥脚输出电路动作，释放继电器K1、K2，起到过热保护作用。IC2构成中点电压直流伺服电路，取消了负反馈隔直电容，大大扩展了低频响应能力，使低音极富弹性。另外，由于全机布局及印板布线较合理，故全线路未采用任何补偿电容，使整机的转换速率较高，高频响应良好。
AD-86功放在用料方面也毫不马虎，两个声道的电路左右布置，井井有条。前中部安放着巨型的环形变压器，与放大电路彻底分隔，防止产生音染。电源变压器因为使用了进口优质钢带绕制的500VA环形变压器，其功率容量充足，在输出500W时的电压调整率仅为5%，为确保功放的强劲输出提供了有力的保证。前级电源的滤波电容达10000μF，而后级共用了60000μF的日本红宝石电解电容。其它方面，如信号耦合均用MKP音频专用电容，音量电位器使用日本ALPS名牌产品等更不在话下。该机的输出设计为双线分音的镀金接线柱，其输出继电器的触点容量达15A。
（周兴华）
