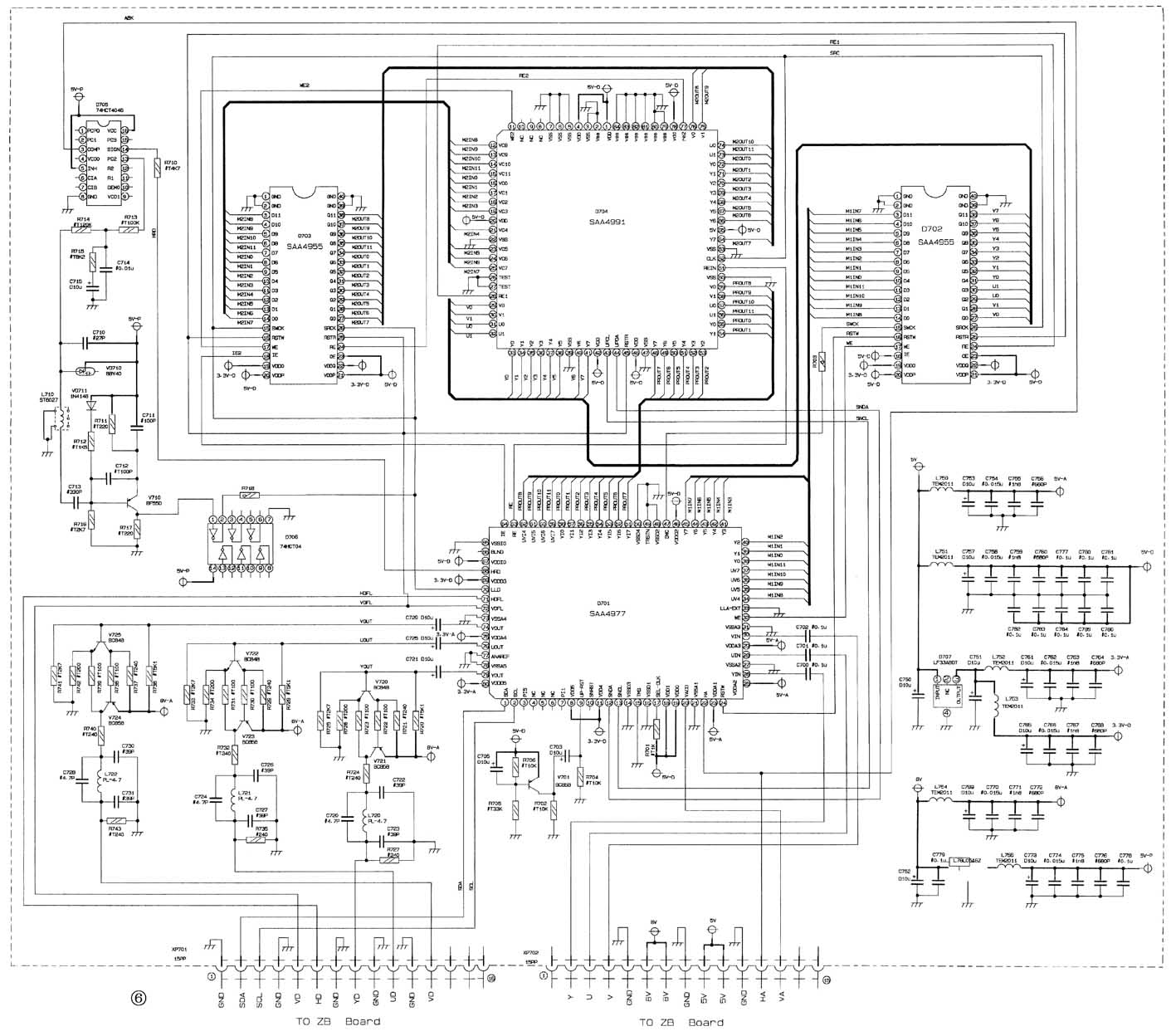

图6是倍频电路的实际电路，倍频电路的大量元件都已经集成到了IC内部，因此整个电路较为简洁。其中50Hz的Y、U、V信号从P702的②、③、④脚输入，直接加到SAA4977、，在其控制下作为逐行扫描的输入信号。50Hz的行场同步信号则从XP702的输入到SAA4977的。经过MK9模块的逐行扫描处理后，从SAA4977的输出100Hz的Y信号，该信号被V720、V721所组成的放大电路放大后从XP701的⑧脚输出。另外的U和V信号的处理流程也与此完全相同。而逐行扫描的行场同步信号直接就从SAA4977的经XP701的⑥、⑤脚输出。总线控制是由XP701的②、③脚来完成主板CPU和倍频板之间的传递，在倍频板内部的总线控制指令由SAA4977的和SAA4991的、脚来完成。V701和外围的R706、R705、R702、C705、C703等元件组成SAA4977的开机复位电路，在开机后的一定时间内通过电容的充电使得SAA4977的⑨脚为低电位。D705和外电路构成行同步脉冲的整形电路。

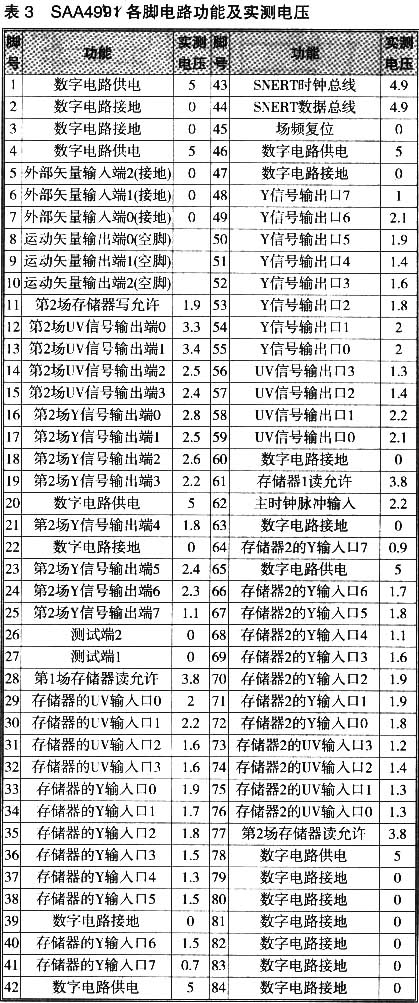

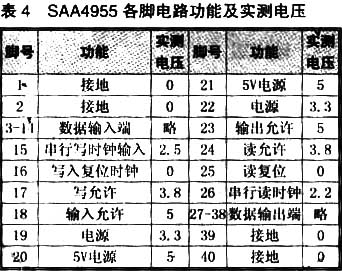

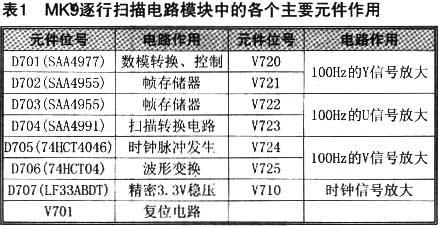

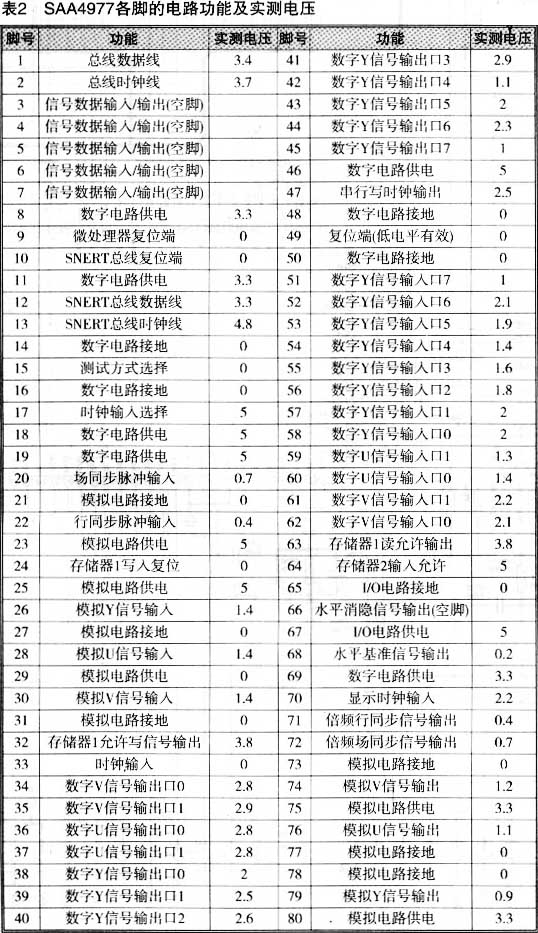

MK9逐行扫描电路模块中的各个主要元件作用如表1所示。SAA4977各脚功能及实测数据如表2所示。SAA4991各脚功能及实测数据如表3所示（实测电压在运动补偿模式下测得）。SAA4955各脚功能及实测数据如表4所示。逐行扫描电路中各关键点的波形如图7所示。
除此之外，大多数的逐行扫描电视机都能够工作于VGA显示模式，作为计算机的显示器使用，此时通过VGA视频接头，行场同步信号从插头的输入，R、G、B基色信号从插头①、②、③脚输入后，直接加于行场扫描电路和三基色视放。当输入VGA信号时，逐行扫描电路能够工作于640×480线的清晰度，除了图像细节与微机显示器相比较为粗糙外，整体效果非常逼真，适合用来玩游戏或者进行上网等场合使用。
有关飞利浦公司数字倍频模块的详细资料可从以下两个网站查询。
www.semiconductors.philips.com/search/
www.eu.semiconductors.philips.com/search/
（刘浩）
