锂离子电池的剩余电量与它的端电压成正比。例如，当锂离子电池充足电时，其端电压为4.1V，当端电压降为3.5V时，该电池的剩余容量仅为10%左右，可以认为电池已放电完毕。本文介绍的这种锂离子电池剩余容量测试表可以较准确地测量出锂离子电池的剩余电量，电路简单，很适合自制。

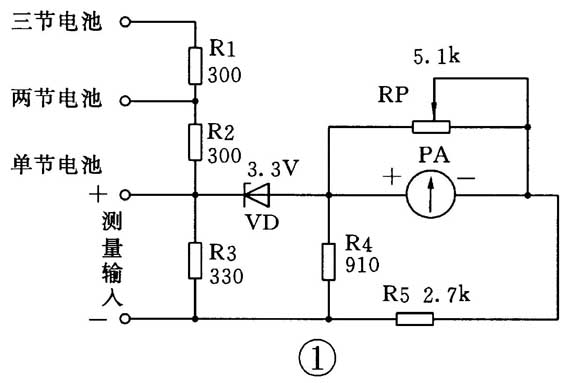

图1是本装置的电原理图。R1～R3构成一个电阻式分压电路，三个接线端分别用于测量单节、两节和三节锂离子电池。VD为稳压值为3.3V的稳压二极管，R4是它的限流电阻，可提供1mA左右的电流。R5、RP和电流表PA构成一个量程范围为3.3V～4.2V的窗口式电压表，用于指示电池的端电压（同时也表示电池的容量）。

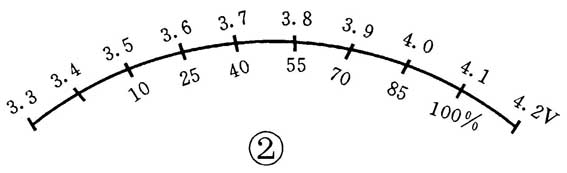

各电阻的阻值按图1取值，VD选用稳压值3.3V的稳压二极管，PA使用50～200μA的电流表，其刻度可参考图2自己绘制。
各元器件连接无误后可通电调试。在单节电池测量输入端用直流可调稳压电源输入4.2V的电压，用数字万用表测量VD两端的电压，应为3.3V，若相差较大应更换VD。然后调整RP使PA指示满刻度值，调试即告完毕。
