触摸调光专用集成电路HM4246
HM4246是一种新型照明灯亮度调节电路，它采用CMOS工艺，耗电省、性能稳定，是初学者和生产厂家组装调光器的优选电路。

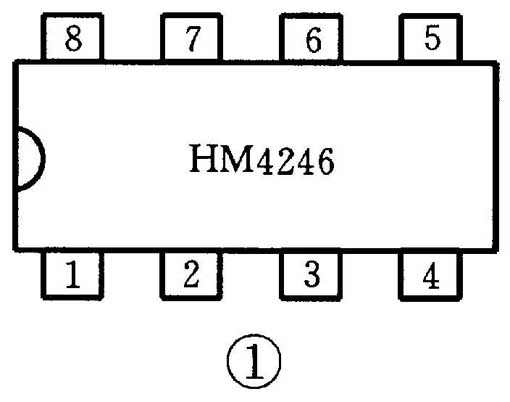

图1是HM4246的引脚排列，其各脚功能如下，①脚：内部时钟外接振荡电阻端；②脚：交流同步信号输入端；③脚：V\(_{DD}\)正电源；④脚：触摸信号输入端；⑤脚：灵敏度控制；⑥脚：空脚；⑦脚：V\(_{SS地}\)；⑧脚：控制信号输出端。
HM4246具有以下特性：无机械开关元件，高灵敏度和稳定性，能用于较长的连线和较高的感应板负载（400pF），外围元件少，过零触发，高频辐射低。
HM4246的电气特性如下：①工作电压5～6.8V；②工作电流≤6mA；③输出沿降电流（⑧脚）≤-40mA；④输入源电流0.5A；⑤输入低电平V\(_{SS}\)+0.5V；⑥输入高电平≥V\(_{DD}\)-0.5V；⑦工作温度0℃～80℃。
用HM4246组装的调光电路见图2。VD1、VD2组成电阻降压电路，输出6.8V直流电压。R1为外接振荡电阻，R6为IC取得交流同步信号，C4、C5为隔离安全电容，M为触摸电极。当人体感应的杂波信号经C4、C5送至IC④脚，经IC内部处理后，由脚输出脉冲信号，经C3加至晶闸管使其导通，灯点亮。当第二次触摸M时，经IC内部处理，改变了IC⑧脚输出触发脉冲前沿到达时间，因而使电灯的亮度发生变化。反复触摸M，灯的亮度可按弱光、中光、强光、关断、弱光循环变化。
河南三门峡西桥头61号金聚宝电子制作室长期供HM4246，每块3元，千只2元；成套散件15元，邮费3元。邮编：472100，电话：0398-3615073。
高性能、低电压输出的降压式DC/DC变换器控制器SP6120
应用领域：
DSP、微处理器核、I/O及逻辑、工业控制、分布式电源及低电压电源等。
主要特点：
输入电压3～7V；由于采用同步整流，转换效率高（大于95%）；其外接开关管可以是P沟道功率MOSFET或者是N沟道功率MOSFET（用于高端开关），或称为“Any FET\(^{TM}\)”技术；可选择不连续或连续状态模式，用于电池或总线应用；线性调整率、负载调整率及温度在使用温度范围变化内输出电压变化在1%范围内；工作频率精度10%；输出电压可由外接两电阻组成的分压器来设定；工作频率可由外接电阻来设定；外接一个电容可设定软启动时间；静态工作电流低，典型值为950μA；有关闭控制，在关闭控制时耗电在10μA之内；根据选择的外接开关管，输出电流可达2A到10A；瞬态响应快。
生产厂商：
Sipex公司（www.sipex.com）
增益带宽积为10MHz、输入及输出电压可接近电源电压幅值的运算放大器LT1797
应用领域：
便携式仪器、缓冲器、低电压信号处理、A/D变换器、电池供电系统等。
主要特点：
输入及输出电压可接近电源电压幅值；增益带宽积为10MHz；压摆率为2.25V/μs；输入失调电压低，最大为1.5mV；输出电流大，最低为25mA；工作电压范围宽（2.7～12V）；电压增益高，在10kΩ负载时为1000V/mV；共模抑制比高，最小为88dB；电源变动抑制比高，最小为80dB；输入偏置电流最大300nA；输入失调电流最大25nA。
封装形式：
5引脚SOT-23封装。
生产厂商：
线性技术公司（www.linear-tech.com）。
二区域温度监控器MIC284
应用领域：
台式或笔记本计算机、电源、测试设备、无线系统、网络/数据通信硬件等
主要特点：
在计算机应用中作CPU的温度监控是最佳的；可检测本地及远距离的温度；检测的温度由8位∑-/D变换器转换为数字信号输出；2线SMBus兼容接口；开漏中断输出；过温时有开漏输出来控制冷却风扇或关闭硬件电路；本地及远距离的阈值温度可编程；工作电压2.7～5.5V。
封装形式：
8引脚SOIC及MSOP封装。
生产厂商：
MICREL公司（www.micrel.com）。
具有关闭功能的高压摆率运放LT1812
应用范围：
宽带放大器、缓冲器、有源滤波器、视频及射频放大器、电缆驱动及数据采集系统。
主要特点：
100MHz增益带宽；750V/μs压摆率；最大工作电流3.6mA；在关闭状态时耗电仅50μA；输入噪声电压8nV/Hz；单位增益稳定；最大输入失调电压1.5mV；最大输入偏置电流4μA；最大输入失调电流400nA；最大输出电流40mA（V\(_{OUT}\)=3V）；单电源+5V工作电压；工作温度范围-40℃～+85℃。
封装形式：
SOT-23及S8封装。
生产厂商：
线性技术公司（www.linear-tech.com）。
高灵敏度近红外线光电变换器TSL265
应用领域：
需要超高灵敏度线性电压输出的红外光电转换方面的应用。
主要特点：
输出电压可接近电源电压幅值（在4.5V工作电压时，最高输出可达4.49V）；工作电压范围宽（2.7～6V）；内部集成了光电二极管及运算放大器（包括反馈元件）；工作电流低，典型值为2.5mA；接收880nm红外光；工作温度范围-25℃～+85℃（建议在0℃～+70℃范围工作）。
封装形式：
3引脚塑料TO-220封装。
生产厂商：
TAOS公司（www.taosinc.com）。
新颖AC/DC变换器HUP45系列
应用领域：
HUP45系列是一种开关型AC/DC变换器，它可以输出20W到42W功率，输出不同的电压及不同的电流（可根据用户的需要选择）。适用于各种家用电器、计算机、仪器仪表、电子设备、通信装置等的电源。
主要特点：
全球通用的输入电压（交流90V到264V；输入频率47～63Hz；输入最大电流1.2A；输出电压、电流等参数见附表；典型效率83%；负载调整率在最大负载时为±0.5%；绝缘电阻100MΩ；内部有EMI滤波器；尺寸小（146长×76宽×43高mm）；重量轻（350～400g）；有过压保护、过流保护及输入有浪涌电流保护；经UL、CUL、及TUV等安全标准认可；工作温度范围0℃～70℃。
生产厂商：
国际电源公司（International Power Sources）（www.intlpower.com）。
附表说明：
该系列有3种不同输出：#1、#2及#3。表中I\(_{min}\)表示电源在使用中最小的负载电流，即除I\(_{min}\)=0A时，可空载外，其它都不能空载运行；V\(_{nom}\)为额定输出电压；I\(_{max}\)为最大输出电流，Tol为允差。
微功耗电压监测器MIC2775
应用领域：
监控微处理器核及输入/输出电压、计算机系统、PDA、手持电脑、嵌入式控制器、通信系统及电源等。
主要特点：
该器件用于监测电源低电压情况，其阈值电压已由工厂设定，用户可按需要选择；上电后若电压正常可输出大于140ms的RESET脉冲（用作上电复位信号），并且有手动复位端（当此端接低电平时，输出复位信号）；有高电平有效的RESET信号，也同时有低电平有效的复位信号，使用更为方便；工作电流低，典型值为3.5μA；可抑制输入短脉冲干扰；无需外接任何元器件；工作温度范围-40℃～+85℃。
封装形式：
5引脚SOT-23封装。
生产厂商：
MICREL公司（www.micrel.com）。
超低功耗运算放大器MIC820
应用领域：
便携式电子设备。
主要特点：
-3dB带宽为5MHz；增益带宽积为4MHz；工作电流仅为22μA；输出电压接近电源电压；电源电压+4.75V到5.25V；输入共模电压到地；可驱动大的电容负载；输入失调电压典型值为1mV；输入失调电压温度系数典型值为13μV/℃；输入偏置电流典型值为0.165nA；输入失调电流典型值为0.1nA；共模抑制比典型值为50dB；工作温度范围-40℃～+85℃。
封装形式：
小尺寸5引脚SC70封装。
生产厂商：
MICREL公司（www.micrel.com）。
