本刊今年第5期介绍懿博电子有限公司人体感应器模块的文章发表后，公司收到了大量各行业读者的来信和电话咨询。为使读者更深入地了解这方面的知识，更好地将人体感应器与现有产品相结合开发出科技含量高的产品，我们请该公司就读者提出的问题，回答如下：
一、人体感应器为什么要配镜片？
镜片的作用是将感应范围内的红外光谱收集到探头（PIR——被动式红外活动目标探测头）。探头本身是“近视”的，其感应角度小、距离短，且容易受气流及外界红外光谱干扰产生误动作。我们将探头配上镜片，把人体感应器密封在盒子里，不但扩大了感应范围还提高了可靠性和稳定性，减小了气流温度变化和外界红外光谱的干扰。
二、镜片有多少种？它们的感应效果如何？

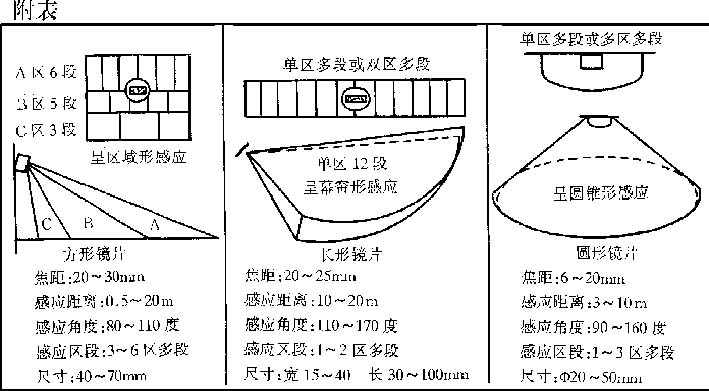

我们使用的镜片为采用PE塑料电铸而成的菲涅尔（Fresnel）透镜，共有近百种型号，其电铸纹理、形状结构、外观尺寸、焦距、感应角度和距离各不相同。常用的镜片从外形划分大致有方形、长形和圆形三类。它们的感应效果和其他参数如附表所示。表中焦距指镜片与探头窗口面聚焦距离；感应距离指镜片感应信号的有效距离，它反映人体感应器的灵敏度；感应角度由镜片结构决定；感应区段是指镜片由单个或多个区，每个区有若干段组成，各区段有近、中、远距离感应或大、中、小角度感应之分。
除了以外形划分，还有以感应效果划分，如：区域型、幕帘型、圆锥型。一旦采用了某种型号的镜片，就决定了该人体感应器的感应范围（角度、距离）和感应形式。
三、为什么人体感应器从一边到另一边感应敏感，而从正面或从上至下感应不敏感？

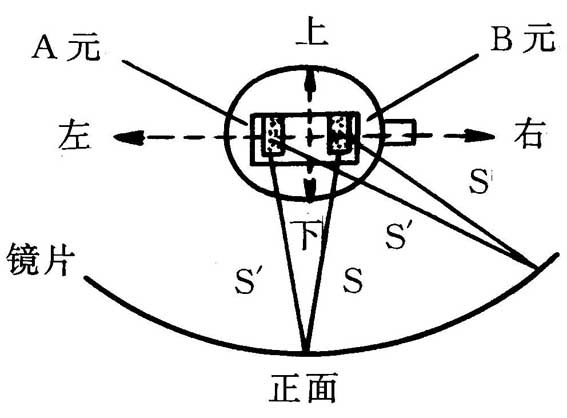

我们常用的探头（PIR）是双灵敏元互补式的，其内部物理结构见图1。当人体从左到右或从右到左经过时，红外光谱到达双元的时间、距离有差值，S\(^{'}\)>S，A、B两元释电不能互补，差值越大，感应越敏感；当人体从正面走向探头或从上到下或从下到上经过时，S\(^{'}\)=S，A、B两元释电能互补，无差值，因此感应不敏感甚至不工作。所以，在安装人体感应器时要根据人体的活动方向来确定位置，保证人体运动时先后被PIR双元所感应。若要四边感应都灵敏，可选择圆形镜片或者选择三元、四元的PIR。
四、如何利用镜片与探头的特性关系，避免误动作、增加可靠性和稳定性？

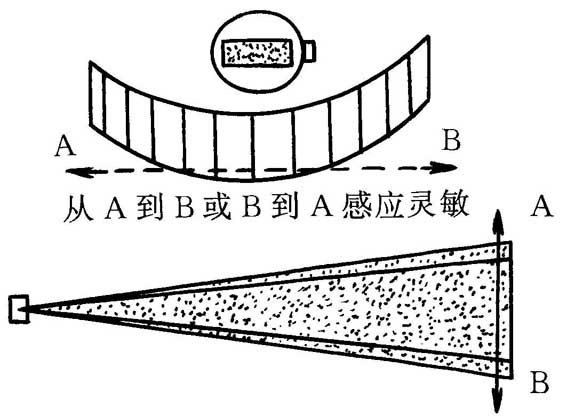

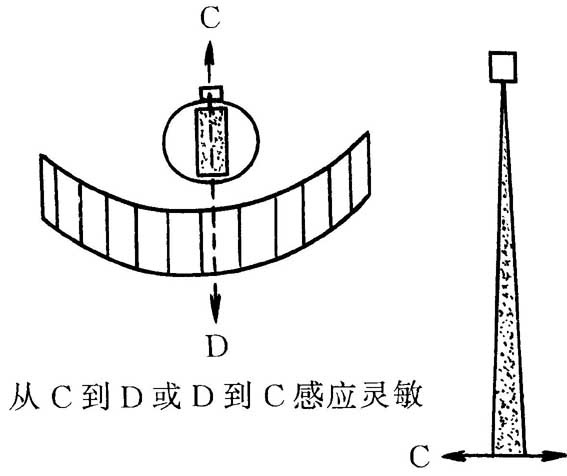

我们知道感应范围越大，灵敏度越高，误动作的可能性越大，是正比关系，但是，我们通过利用镜片与双元（PIR）的特性避免误动作，增加可靠性，例如：在阳台环境，选择采用单区多段水平幕帘型感应方式，其镜片与探头的对应位置图见图2，将人体感应器安装在背阳处，高度约1m，避开宠物和晾晒在上的衣物干扰，只要有人爬上阳台活动就会感应报警，而衣物偶然从上掉下来，双元值相等不会产生误动作，增加了可靠性。采用方形区域镜片或圆形镜片的人感器就不宜安装在阳台。另外，亦可采用单区多段垂直幕帘型感应方式。其镜片与探头的对应位置图见图3。只要有人穿过隐形的垂直幕帘就会告警。
由于幕帘型人体感应器能避开干扰物，甚至形成一个点块针对保护物。在提倡市容美观，要求阳台拆除防盗网的今天，更显得及时和必要。同理，幕帘型感应方式应用在其它领域同样有效。例如：工业安全保护、冲床、切机、电动锯、危险品防护等。
五、如何判断人体感应器质量的好坏？
既不能误动作也不能漏动作，这是衡量人感器最主要的指标。要求读者按照GB10408.5-89国家标准检验是不现实的。现介绍几种简易快速检查方法：
1. 手晃法：
用手在人体感应器前约20cm处以0.5秒的速度晃过被检测区（约8cm宽），人体感应器应不工作；以1秒的速度晃过应工作。此方法可检查防瞬间干扰能力，若0.5秒晃过时感应器工作会引起误报。
2. 速度测试法：
在人感器感应最远距离的70%处，以30cm/s的速度走动，约1.2m距离内应工作；用纸片将人感器镜片两边遮挡只保留中间约1.5cm间隙，以3m/s速度通过应工作。此方法可检查感应速度。若慢、快速度通过时不工作会出现漏报。
3. 光谱气流变化检查法：
将人体感应器接上提示音放置在开窗的窗台上，感应面朝外，避开行人、阳光照射和窗外易被风吹飘动的物体，观察24小时，人体感应器应不工作，无提示音响。
4. 电波干扰检查法：
将手机拨通一个电话，靠近人体感应器观察是否工作，距离近人体感应器才工作说明抗电波能力强，反之，则差。小于60公分距离尚可接受。电波干扰强的环境要采取屏蔽措施。
5. 强光检查法：
在人体感应器1米距离中心点放置100W白炽灯，开或关灯，观察人体感应器是否工作。若不工作，抗强光干扰尚佳；反之，则差。增强抗强光干扰能力办法，在保证感应距离的条件下，适当降低灵敏度或更换带滤色的镜片。
6. 强风检查法：
在人体感应器2m距离中心点放置一把摇头风扇，依次增大风量，观察人体感应器是否工作。若工作，加强外壳密封性能和适当降低灵敏度。
