MAX4297是美信（MAXIM）公司生产的新型立体声D类音频功率放大器集成电路。MAX4297利用2.7～5.5V的单电源工作，在4Ω的负载上和5V的电源电压下，能输出2W的连续功率，效率高达87%。该芯片主要应用于掌上电脑、笔记本电脑、PDA音频、声卡、游戏卡、交流（AC）放大器、有源音箱、无绳电话等便携式产品及其它一些要求高效率、低热耗散的场合。
一、引脚排列与内部结构

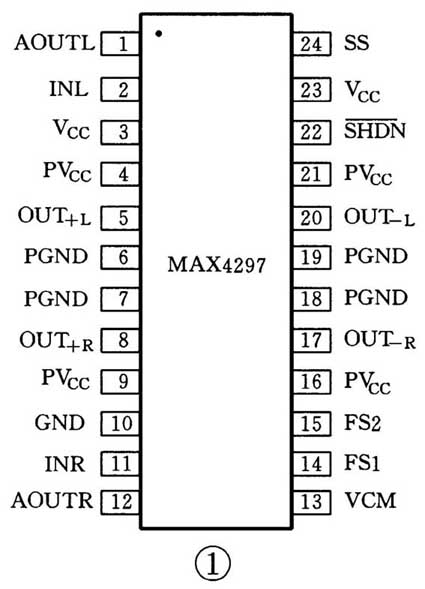

MAX4297采用节省空间的SSOP封装，引脚排列如图1所示。MAX4297有些引脚功能是相同的，即③脚和（均为模拟电源电压V\(_{CC}\)）、⑥、⑦、（均为功率地PGND）及④、⑨、（均为半桥电源电压PV\(_{CC}\)）。MAX4297芯片集成了双通道反相输入运算放大器、脉冲宽度调制（PWM）斜坡振荡器、PWM控制器、双通道MOS栅极驱动器和MOSFET半桥功率级及功率管理与保护电路等，内部结构框图如图2所示。
二、主要功能及特点
D类音频功率放大器是一种开关型放大器。MAX4297的控制信号由内部的PWM比较器产生，脉冲宽度与输入电压成比例。PWM控制器将模拟输入信号，变换成脉冲宽度可以变化的信号，去控制半桥功率级。为使负载上的信号极性能够反转，功率开关成对地工作。IC⑤脚和，分别是左通道半桥正输出（OUT\(_{+}\)L）和负输出（OUT\(_{-}\)L）。⑧脚和分别是右通道半桥正输出（OUT\(_{+}\)R）和负输出（OUT\(_{-}\)R）。半桥输出摆幅依赖于电源电压。IC的锯齿波振荡器摆幅随电源电压成比例地变化，但增益保持不变。振荡器摆幅范围，在0～1.6V\(_{CC}\)范围。
（1） PWM频率选择逻辑可编程

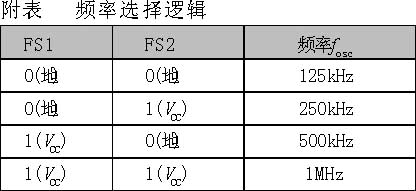

MAX4297振荡器频率可通过FS1脚和FS2脚控制，附表列出了其频率选择逻辑。作为经验准则，f\(_{osc}\)应为音频带宽的10倍。在多数情况下，选择f\(_{osc}\)=250kHz是适宜的。
（2） 1A的电流限制
在MAX4297半桥中的电流限制电路用以监测半桥中功率MOSFET的电流，只要通过MOSFET的电流超过1A，半桥即被截止，经过100μs之后，重新使半桥工作。
（3） 热过载保护
IC的热过载保护限制芯片的总功率耗散。当IC结温超过145℃时，自动关闭半桥输出。在IC结温降低10℃时，又自动恢复半桥输出。
（4） 欠电压闭锁（UVLO）
一旦MAX4297的电源电压降至UVLO的2.2V门限以下，UVLO电路将阻止器件工作。
（5） 低电流关闭模式
若迫使MAX4297的SHDN————脚处于低电平，IC则进入低功率关闭状态，仅消耗2.3μA的电流。在正常工作时，应将SHDN————脚连接到V\(_{CC}\)端。
（6） 无呼呼声启动
MAX4297脚SS外部的接地电容（C\(_{ss}\)）通过内部1.2μA的电流源充电并控制软启动速率。IC的软启动功能消除了启动过程可听见的呼呼声。
（7） 单端与桥接负载（BTL）连接结构
MAX4297既可以用来组成单端结构的放大器，也允许作为桥接负载（BTL）放大器操作。在组成BTL放大器时，可以省去输出端上的隔离电容器。
（8） 4.6mA的低静态电流和0.4%的低总谐波失真加噪声（THD+N）。
三、应用介绍

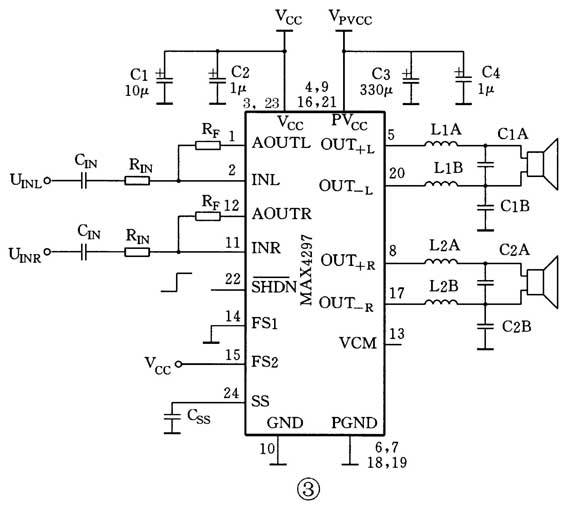

MAX4297的应用电路如图3所示。V\(_{CC}\)脚与GND间脚连接的旁路电容C1和C2，要求有较低的等放串联电阻（ERS）。从PV\(_{CC}\)到PGND脚和到GND脚的低ERS电容C3和C4，用作抑制半桥开关引起的电源纹波。V\(_{CC}\)和PV\(_{CC}\)的电源电压范围为2.7～5.5V，允许的最大范围是从-0.3V到+6V。输入电阻R\(_{IN}\)和反馈电阻R\(_{F}\)可设定输入放大器增益（-R\(_{F}\)/R\(_{IN}\)）。放大器同相输入在内部连接0.3V\(_{CC}\)（VCM），设定放大器共模电压。放大器输入偏置电流低于±50PA，不影响R\(_{F}\)的选择。随R\(_{F}\)数值增加，电路中噪声随之增加。比较理想的反相输入阻抗在5kΩ到20kΩ之间，有效阻抗为（R\(_{F}\)·R\(_{IN}\)）/（R\(_{F}\)+R\(_{IN}\)），R\(_{F}\)数值必须大于50kΩ。高保真音频应用要求增益平坦度在20Hz到20kHz之间。输入耦合电容C\(_{IN}\)和R\(_{IN}\)设定放大器低频截止点，形成高通滤波器。在放大器输入节点是虚地时，f\(_{LO}\)=1/（2π·R\(_{IN}\)·C\(_{IN}\)）决定高通滤波器-3dB点。C\(_{IN}\)数值的选择，应保证拐角频率在20Hz以下（一般可选取C\(_{IN}\)=0.1μF）。L1A、L1B和C1A、C1B与L2A、L2B与C2A、C2B分别组成平衡两极点输出滤波器，用以衰减PWM频率。滤波电感L和电容C可根据下面公式选择：
在公式（1）和（2）中，ω\(_{o}\)=2πf\(_{O}\)（f\(_{O}\)为滤波器截止频率）。在f\(_{O}\)=30kHz和R\(_{L}\)=4Ω时，C1A=C1B=C2A=C2B≈2μF，L1A=L1B=L2A=L2B≈15μH。
由于FS1接地，FS2连接V\(_{CC}\)，MAX4297的振荡频率为250kHz。IC脚SS外部接电容C\(_{ss}\)，是软启动电容。脚SS内部对C\(_{ss}\)的充电电流源是1.2μA，在C\(_{ss}\)上的电压（V\(_{ss}\)）达到0.6V\(_{CC}\)后，完成软启动周期。
MAX4297可用来驱动耳机装置，具体电路见图4。脚OUT\(_{-}\)L和OUT\(_{-}\)R不连接，脚OUT\(_{+}\)L和OUT\(_{+}\)R上的输出信号经滤波再通过输出耦合电容（C\(_{c}\)），连接在芯套接地的三线插头上，将信号传递到耳机插座。
MAX4297的详细资料，可到www.maxim-ic.com上查询。
