一台联机计算机进入WIN98桌面时出现的是多重水平画面，如果反复启动主机有时能恢复正常。
分析与检修：因为故障现象与电视机中发生的行振荡频率偏移时的情况类似，在不联机的情况下当调高亮度时能有正常的净光栅，所以认为行振荡电路应属基本正常，可能是由于行同步电路不良，和行频锁定范围过窄有关。开盖后联机检查，在故障状态下通过微调行频电位器VR601能够暂时排除故障，但是工作一定时间之后或者切换工作模式时，则又再次出现杂乱的画面。在确认VR601良好的情况下，又经过多次冷、热机状态观察，确认故障的产生与机内温升有关。

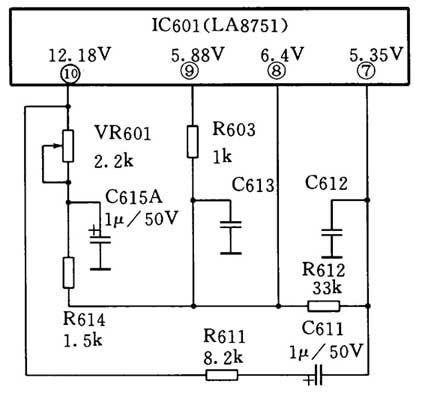

该机的行振荡信号产生电路见右图。测量第⑩、⑨、⑧、⑦脚的工作电压分别是12.18V、5.88V、6.4V和5.35V，均在正常电压范围内。但是在开机工作十余分钟以后复测以上各脚电压时，却发现第⑩、⑨、⑧脚的电压仍保持在原数值，而⑦脚上的电压已经上升到7.2V左右，且此时显示的内容已变得杂乱无章。说明故障现象与⑦脚的电压升高有关。查线路该脚上仅有电阻R611、电容C611和C612，认为电压上升与C611漏电关系密切，试更换同值电解电容器（1μF/50V）之后，监视⑦脚上的电压已不随温度的上升而升高。重新调回VR601至原阻值，此时试机无论冷、热机或切换工作模式，显示一直非常稳定，确认故障排除。
（杨恩东）
