TCL-9621B/C/D系列彩电有多种型号，本文以TCL-9621B型机为例，从电路的工作原理入手介绍其开关电源的检修方法。
工作原理

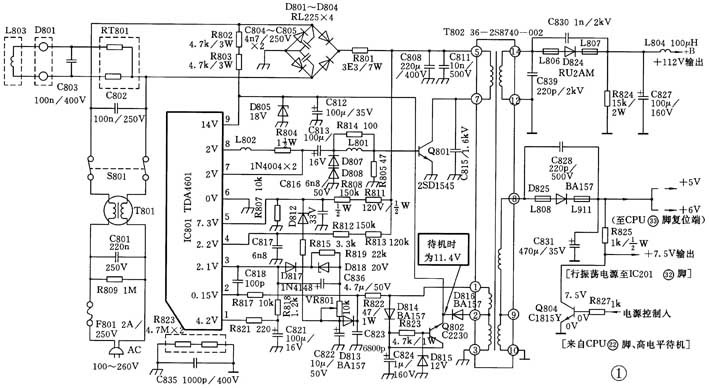

TCL-9621B的开关电源是由启动电路、振荡电路、稳压电路及保护电路组成，其电路如图1所示（图中元件编号为原机编号）。
1.启动电路：
启动电路的核心元件是开关管Q801，按动电源开关后220V交流电经D801～D804整流、C808（220μF/400V）平滑滤波后，经开关电源变压器T802（36-2S8740-002）的⑤～⑦绕组加到电源开关管Q801（2SD1545）的c极。另外，220V经D801～D804整流，经R802、R803（均为4.7k/3W）加到IC801（TDA4601）的⑨脚。当⑨脚电位升至11.8V时，IC801会从①脚输出基准电压V\(_{O}\)，该电压经C821（100μF/16V）积分后加至IC801的③脚。当③脚电位升至约2V时，IC801内部的逻辑电路开始工作，在⑧脚产生驱动开关管Q801需要的输出脉冲，从而使Q801启动工作。
2.振荡电路：
当Q801启动后，集电极便有电流产生，该电流流过T802开关变压器的⑤～⑦绕组，产生感应电动势，在①～③绕阻上便产生正反馈电压，通过C823（6800pF）积分后加到IC801的②脚。IC801内部的过零检测电路会检测到由负向正变化的触发电压，通过IC801内部的逻辑电路使⑧脚输出更强的脉冲。由于正反馈的作用使Q801很快饱和，其集电极电流IC直线增加，此时⑤～⑦绕组储存能量。
另外，②脚的触发电压另一作用就是在IC801内部把对④脚箝位的开关S1断开，这时④脚电压便从箝位电压2V按时间常数上升。当④脚电位上升至门限电压V\(_{s}\)时，IC801内部的停止比较器动作，使S1接通，④脚又被箝位到2V。此时⑧脚不再输出脉冲，Q801的基极I\(_{b}\)为零，Q801截止。
T802的⑤～⑦绕组与组相同，与①～③绕组反相。开关管截止后，组对负载供电。随着磁能的消耗，～绕组的电流下降，此时①～③绕组的电压从负向正变化，IC802②脚又会检测到一个触发电压，通过内部逻辑电路使⑧脚又输出电压驱动脉冲，Q801再次导通。以上过程如此循环反复，Q801便工作于开关状态 ，形成振荡。
3.稳压电路：
当交流电压因某种原因升高时，经D801～D804、C808整流滤波后的脉动直流电压和+B电压都会相应升高。由于时间常数（C817×（R812+R813））不变，IC801④脚电压上升速度加快，则从2V上升至V\(_{s}\)的时间缩短，停止比较器提前动作，Q801的导通时间变小，+B电压因此便会下降。这个调整不等+B的变动，直接检测C808电压变化，因此响应时间很短。
4.保护电路：
开关电源保护电路由IC801⑤脚、D812（33V）、D813（12V）、C822（10μF/50V）等组成。当开关管Q801有短路性故障时，IC801⑤脚电位将低于2V，这时IC801内部逻辑电路将停止输出驱动脉冲，Q801停止动作。当C808两端的电压超过正常使用范围，D812被击穿，电流被C822积分，IC801②脚的过零检测电路会检测到一个从负向正变化的触发脉冲，此触发脉冲使IC801内部对④脚箝位的开关S1断开，④脚电压迅速上升至V\(_{s}\)，IC内部停止比较器动作，使开关S1接通，IC801将停止输出驱动脉冲，Q801便停止工作，达到了保护作用和目的。
5.控制电路：
TDA4601的启动电流低，能直接控制开关管，使其集电极电压正比于基极输入电流，并具有过载反相的特性曲线。TDA4601的内部功能如图2所示，其引脚作用如下：⑨脚：为电源电压供给端。6.7V以下时开关管Q801驱动停止。启动时的电压由启动电阻R802、R803提供。正常工作后的电压由D816（BA157）、C812（100μF/35V）将T802的②绕组脉冲电压整流滤波后提供。交流输入电压在80V以下时，由于上述路径供给的电流已不够或不足，因此用Q802射随后的电压作为⑨脚电压的补充供给电压。本机启动时，交流输入电压必须在90V以上，正常工作后80V以下仍可维持。⑧脚：为开关管Q801的驱动端，R804、L802、C813、R814、L801、R805用于确定Q801基极电流I\(_{b}\)。当启动时⑨脚的驱动脉冲输出由③脚电位控制；正常后则由②脚控制。⑦脚：为内部驱动控制，在启动脉冲产生之前对耦合电容C813（100μF/16V）作预备充电。另外Q801关断时，它吸收基极电流使Q801截止过程加速。⑥脚：为接地端。⑤脚：为保护输入端。当该脚电压低于2V时，开关管Q801停止工作。④脚：为控制Q801的导通时间。在Q801导通时，300V电压通过R813、R812对C817充电。当C817电位上升到内部设定的停止电位时，Q801截止。该脚电位被内部钳位于2.0V。③脚：为稳压控制端。300V通过R811、R808、C816滤波和R807组成分压的误差控制电压，此电压经D812、R815、VR801、D818、D817加到该脚，与内部基准电压比较，并根据误差来调整停止电位V\(_{4S}\)，从而改变Q801的导通时间，实现自动稳压。IC801④脚内部产生基准电压4V，并从IC801①脚输出。②脚：为触发信号的输入端，决定开关管Q801的导通时间。当此脚电位由负向正变化并越过零点时，通过逻辑电路作用⑧脚将输出驱动脉冲。①脚：为基准电位输出端，IC801以此电压为基准实行稳压控制。该电压经R821和C821分压后加到IC801③脚。当③脚电压达到2.0V时，IC801内部逻辑电路工作，在⑧脚产生驱动开关管Q801用的输出脉冲，使Q801启动。
检修要点
1.检修时应首先判明是因负载故障保护电路动作还是电源本身故障。判断方法是断开L804一端后接入60W灯泡为假负载试机，如灯泡微亮测+B电压112V正常时，则表明电源正常，否则故障在电源电路。
2.当待机控制异常或失控时，应重点检测CPU是否有高低电平变化（高电平待机）；或测量Q804（2SC1815）c极（7.5V）行振荡供电输出是否正常。
3.重点检测Q802（C2230）发射极电压，当该点电压为11.4V左右时，IC801处于待机工作状态。

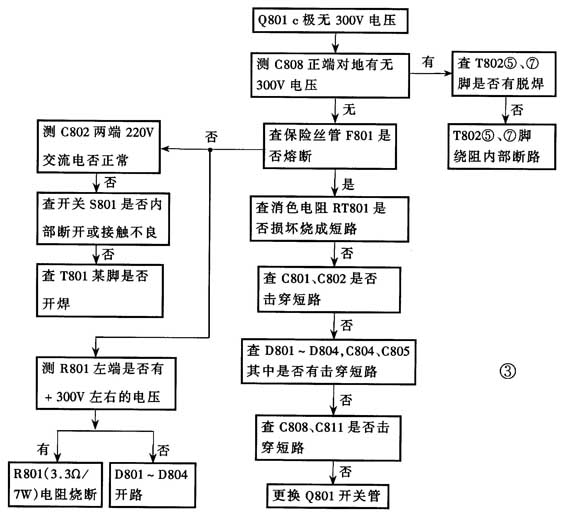

4.当Q801集电极为+300V左右（正常）时，因为TDA4601有负载检测功能，所以应首先排除T802次级整流滤波电路、或负载电路短路故障。如脱开所有负载仍无电压输出，应重点查各组整流滤波电路元件。当测不到+300V电压，或无+300V电压，其检修流程见图3。当测出+300V电压正常，但电源不能启动，其检修流程见图4。

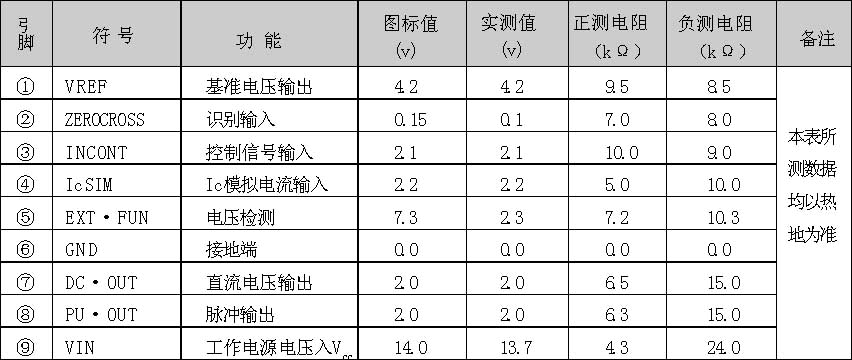

5.当测得IC801③脚电压偏低时，可试调VR801并观察③脚电压能否升至2V左右。如调整无效时，测IC801①脚电压是否为4.2V，如低于4.0V多为IC801已损坏，IC801各引脚功能及测试参数见表1。
6.如测得①脚电压正常，③脚电压偏低，应重点查D818（20V）是否反向漏电；C818漏电或不良。
7.如测得⑤脚电压偏低，常见原因是R808、R811（150k、120k均1/2W）之一有变值或C816、D812（33V）漏电。
8.如测得IC801各相关参数基本正常，电源仍不能工作时，多为反向脉冲箝位二极管D807、D808损坏，根据多次维修实践，D807、D808（1N4004）系面结合型整流二极管，因使用不当致使驱动脉冲异常，所以极易损坏。一旦D807、D808损坏后宜使用FR101型二极管代换，这样可有效的消除后患。
9.在维修中如遇到损坏或屡烧开关管Q801时，应首先焊下IC801，对外围电路元件进行详查，其中D813、C822、C823、VR801应作为检查重点。其D813（BA157）的正向特性用R×1挡测应小于12Ω；C823耐压过低，应选用160V以上的涤沦电容代换。屡烧开关管是该电源一个较常见的故障，其检修方法参见图5的检修流程。
10.在维修中，若测得IC801⑨脚电压低于6.7V以下时，表明开关电源未启动。应重点查R802、R803（均.7k/3W）是否阻值增大；D805（18V）是否内阻减小或漏电；C812（100μF/35V）是否漏电。
11.测Q801基极电压。若无负压，说明开关管无振荡；若电压为零，表明IC801⑧脚外接驱动电路元件有开路或脱焊；若电压为0.2V左右，说明正反馈电路有异常，应重点查D814、C824、R822、R817、C823是否异常或其中有开路。
12.若IC801⑨脚电压正常，Q801基极电压也基本符合要求，一般为IC801、Q801本身不良。
13.如+B电压（112V）偏高时，应重点检查IC801③脚外接的调整电路是否有开路性故障。若修好后能看一段时间，但屡修屡损开关管Q801，一般多为IC801④脚外接的R812、R813（150k、120k）阻值增大。+B输出电压（112V）偏高的检修方法如图6所示的流程。
14.经以上各项检修仍不能排除故障时，可在IC801③脚与地间接入3.3kΩ电位器，将其阻值调至1kΩ左右，通电后测+B电压输出是否低于额定值，此时断电后接入假负载试机，试调接入的3.3k电位器使+B输出电压慢慢回升，当+B升至120V时继续调大电位器阻值，输出电压应不再发生变化，否则，表明取样电路有故障。应重点检查D817、D813、D818以及R819等相关元件。该电源的主要晶体管的测试参数见表2。
维修实例
例1.机型：TCL-1419彩电。
故障现象：指示灯亮，有图声，但图像很暗。测+B输出电压在70～80V。
分析与维修：根据图暗和+B电压较低分析，电源不良的可能性较大。为了判明故障在开关电源电路还是在负载电路，断开L804一端接一只60W灯泡作假负载试机，开机后灯泡较暗，+B电压仍偏低很多，由此可以肯定故障在开关电源电路。但根据有电压输出判断主回路和振荡回路无问题。重点查从T802②、①脚到IC801①、②脚间的反馈电路元件，用万用表R×10k挡测得积分电容C822（10μF/50V）漏电，更换后试机光栅恢复正常。
例2.机型：TCL-9621B型彩电
故障现象：开机“三无”，按遥控器各键均无效果，指示灯有瞬间熄灭现象。
分析与维修：根据故障现象初步判断，故障在电源电路的可能性较大。打开后盖通电，测+B输出电压为0V。测C808（220μF/400V）两端电压为300V，正常。测IC801（TDA4601）⑨脚和①脚电压分别为11.0V、3.6V，也基本正常。测IC801⑤脚电压为0V（正常时应≥1.5V以上），从电路不难看出，该脚电压经R811、R808与R807分压后获得。查以上三电阻发现R808（150k/1/2W）开路，更换后试机故障排除。
例3.机型：TCL-9621B型彩电
故障现象：通电开机为“三无”，测+B输出电压只有60V左右。
分析与维修：为了判明故障在负载电路还是在开关电源电路，断开L804一端，测空载电压112V已恢复正常，于是查负载电路未见异常，怀疑可能因电源内阻变大，承载能力不足所致，于是接一只60W灯泡为假负载试验，开机后+B下跌至60V左右，证明估计正确。查相关元件未查出明显异常。无奈只有代换调整管和IC801一试，但无效果。于是用代换法代换相关电容，当代换时间常数电容C817（6800pF）后故障排除。
简要分析：从维修过程看，很可能时间常数电容C817（6800pF）变质或性能不良，使调整管导通时间不足，导致振荡频率改变，从而承载能力严重不足而成“三无”。
例4.机型：TCL-9621B型彩电
故障现象：开机“三无”，且机内有“吱吱”叫声。
分析与维修：打开机盖测+B（112V）电压在40～68V之间大幅度波动。为了判断故障大致所在，脱开L804线圈一端空载试机，电压仍严重偏低，这表明故障无疑在开关电源电路中，为了稳妥和便于观察，在+B输出端接一只60W灯泡，再并接电压表（置250V挡）监测维修过程中的电压变化情况。另用一只万用表测IC801（TDA4601）各脚电压基本正常，但发现⑤脚电压随+B输出电压作同频同步波动，估计疑点在此。重点查⑤脚处保护电路的R808、R811、R807、D812、R815、D813、C816、C822均未发现异常。后代换以上电路相关电容无效果；代换D812（33V）后+B电压恢复正常，恢复电路后试机故障排除。
例5.机型：TCL-9621D型彩电
故障现象：常出现无规律性停机，且屡烧开关管Q801（2SD1545）。
分析与维修：此机连修过三次，每次均发现开关管Q801和保险丝F801同时击穿和烧断。另据用户反映，修好后在收看过程中常出现自停机现象。为了吸取检修中吸取屡烧开关管的教训，换新Q801和F801保险后试机，开机几分钟后手摸Q801开关管散热片温度较高，立即关机分析，根据经验，屡烧开关管无非是过压或过流，而管温较热，则属于过流性故障。过流一般有两种可能：一是振荡异常，开关管导通时间过长而电流增加发热；二是激励不足损耗过大而发热。根据以上思路重点查以上各相关元件，均未发现异常。偶尔发现L802电感线圈靠R804一端焊点有极细的一圈裂纹，借助放大镜细观，果真已脱裂，重新作补焊处理后长时间试机，管温趋于正常并不再出现停机现象。
简要分析：从几次修理过程结合线路综合分析，由于L802（1μH）线圈一端脱焊，处于似接非接似断非断状态，这就使得其接触电阻增大，从而出现激励断续不足现象，使热损耗增大管温不断上升，直至超过极限值而击穿。另外在工作某瞬间，由于脱焊点的受热过量而软化后瞬间脱开，使激励信号中断，导致无规律性停机。
例6.机型TCL-9621D型彩电
故障现象：无光、无声，测+B电压只有65V左右，取去负载故障依旧。
分析与维修：在待修状态下测IC801（TDA4601）各脚电压基本正常。根据+B输出电压大幅下跌重点查反馈支路各元件，发现C823（6800pF）几乎短路，表明该电容已严重漏电，更换后电视机一切恢复正常。
例7.机型：TCL-9621D型彩电
故障现象：初开机一切正常，收看一段时间后常出现无规律性自关机，停机后指示灯也熄灭。
分析与维修：故障出现时测+B 112V电压为65V左右；18V为12V左右。测IC801各脚电压，①、②、③、④均正常；⑤、⑥、⑦、⑧、⑨脚电压不同程度异常。代换IC801一试无效果。在反复试机中发现，在故障出现瞬间+B电压先跳升至135V上后再很快下跌至65V左右，根据这一特征怀疑可能调整电路存在接触不良故障，于是先用新品代换较易出现故障的可调电阻VR801（10kΩ），长时间试机故障不再出现，表明故障已排除。
