拨号集成电路代换点滴

电话机发生不发号、误启动等故障，常常是由于拨号集成电路损坏而引起的，需要更换。若手头没有同一型号的集成电路，可用代换品。许多拨号集成电路虽然型号不同，引出脚的排列位置和功能却完全相同。有些集成电路尽管个别引脚的功能不同，同样可以互相代换而不用更改印制板电路和外围元件。代换时必须注意以下几点：（1）集成电路的封装尺寸应相同；（2）集成电路引脚排列位置和功能应相同；（3）必须区别高电平有效和低电平有效两种电平控制方式；（4）被代换的集成电路电气参数必须基本相同。此外，笔者在拨号集成电路代换实践中，还遇到了一些常见问题，列举如下，供同行参考。

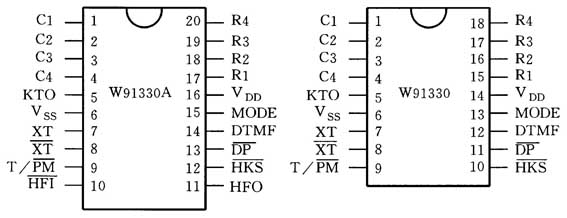

拨号集成电路W91330有18条引脚，W91330A有20条引脚，多出了免提控制器的输入、输出（HFI、HFO）两个引脚，其他引脚的功能与排列位置都相同，仅外型略长一点，见附图。利用这一特点，它们之间可以进行应急代换。例如，W91330损坏了，手头上只有W91330A，这时可将W91330A的⑩脚和曲折，把W91330A的①～⑨脚插在W91330的①～⑨脚原来的位置上，把W91330A的插在W91330的⑩～的位置上。代换后，电话机一切功能正常。反之，也可以用W91330代换W91330A，将W91330A的⑩脚、的位置空着。只是这样应急代换，电话机就少了免提功能。类似W91330与W91330A的拨号集成电路还有：W91320/W91320A、W91340/W91340A、W91350/W91350A、W91510/W91510A、W91530/W91530A等等，都可以运用上述方法来进行应急代换。

其次，拨号集成电路W91330L、W91330AL具备带锁功能，它们的引脚⑤为LOCK，即为长途锁号控制输出端，其他的引脚功能和排列位置都和W91330与W91330A相同。代换时，必须把引脚⑤开路，因为W91330AL的引脚⑤若接V\(_{DD}\)，首位“0”、“9”禁发；若接V\(_{SS}\)，首位“0”禁发；只有悬空不接，才全开放。

用拨号集成电路UM91210来代替其他型号拨号集电路时，要注意双音多频输出端（脚）的外围电路中有没有直流负载电阻，若没有的则需加接一支电阻。因为在UM91210芯片内，双音多频发生器的输出级是一个射极跟随器，芯片内没有设计它的直流负载电阻，所以必须在该引脚与V\(_{SS}\)之间外接一只负载电阻，阻值为10kΩ，才能使射极跟随器构成直流回路，使双音多频拨号信号正常输出。类似UM91210这样的拨号集成电路还有：UM91270、UM91271/72、UM95089、UM9559E/F、S2559、S2569、S25910/12、WE9187等等。用这一类拨号集成电路代换时，TONE端的外围电路一定要有直流通路，不可忽视。

拨号集成电路W91330与W91312两者之间，除了引脚⑤之外，其他引脚功能和排列位置都相同。W91330的引脚⑤是报键音输出端（KTO），不论是脉冲方式还是音频方式，只要有键按下，这个脚便有报键音信号输出。而W91312的引脚⑤是断/续比选择脚（B/M），当该脚接VSS时，断/续比为2∶1，当该脚接V\(_{DD}\)时，断/续比为1.5∶1。由于各种类型电话机拨号集成电路的外围电路设计不一，用W91330来代换W91312时，引脚⑤要悬空才能正常工作。一般来讲，对于两种不同的型号的拨号集成电路之间代换，若只有个别引脚功能不同，先不把该引脚与印制电路相焊接，悬空该引脚试试，这样做既方便又安全。假如不行，再根据两种不同型号的该引脚功能区别，对外电路作相应改动。

虽然拨号集成电路WE9148和W9148都是WINBOND公司生产的，封装尺寸、引脚数目都相同，但是它们之间却不能直接代换。若要代换，必须对拨号集成电路的外围电路和元件作适当变动，才能正常工作。由此可见，同一公司或者不同公司生产的拨号集成电路，在不同型号拨号集成电路之间进行代换，有的型号中的英文缩写不同，数字序号相同，可以互换，有的却不可以代换；有些英文缩写和数字序号都不同的，反而可以代换。所以不能一概而论，盲目代换，否则会产生新的故障。

从上列举几个例子看，因为拨号集成电路品种繁多，维修工作者要使拨号集成电路代换之事达到得心应手程度，必须注意收集资料，包括集成电路芯片内部的框图。唯有这样，才有可能对代换时出现的问题作出正确分析，采取有效对策。

（鲍荣伟）
