近年来，随着我国GSM数字移动通信的迅速发展和广泛普及，移动用户以惊人的速度迅猛增长，以维修为主的GSM手机售后服务业逐渐成为一门蒸蒸日上的朝阳产业。由于市场的导向，从事家电维修的人员很多都想进入GSM手机维修领域，又苦于不知从何下手。为此，撰写本文，以引导诸多爱好者顺利进入手机维修领域。
GSM手机维修必备条件
1. 对维修人员的基本要求
GSM移动手机是一种典型的高新科技产品，传统的家电维修人员一般都缺乏这方面的理论知识。为此，首先要求维修人员对数字电路、数字信号有比较清楚的认识，搞懂数字电路与数字信号所特有的重要概念。其次，要求维修人员学会区分模拟信号与数字信号在维修时的不同处理方法。再次，要求维修人员熟知GSM手机的工作频率已从900MHz发展到1800MHz、1900MHz，如此高的频率，在设计工艺上也有不少特殊性。作为GSM手机维修人员，必须学习和掌握数字电路、数字信号和高频电路的基本知识。若对CPU、存储器、总线、时钟等还不甚了解，则这些计算机的硬、软件知识也须熟悉。
此外，GSM手机维修人员还应尽快了解各型GSM手机的性能、设计特点、工作原理、使用方法及操作规程。刚开始时应熟悉掌握诺基亚、摩托罗拉、爱立信三大品牌中的一、二个典型机型的功能、性能、具体电路原理、电路主要元件的功能特点等，在以后的维修实践中，可以起到举一反三、一通百通的效果。
2. 维修工具及设备的准备
有一套好的维修工具和设备，在维修工作中将会获得事半功倍的效果。由于GSM手机体积小、机内元件小、SMD表面安装、BGA封装等，常常需要一些特殊的专用工具，现简列如下（打“*”号的为条件许可时购置）：（1）热风拆焊台（俗称“热风枪”）；（2）防静电电烙铁；（3）超声波清洗器；（4）数字和指针万用表；（5）1000MHz频率计；（6）20～100MHz示波器；（7）2A、15V专用检测保护稳压电源；（8）手机软件维修设备（如LABTOOL-48，*各种手机软件传输线，*免拆机维修仪）；*（9）1000MHz频谱分析仪；（10）带灯放大镜；（11）其它工具和材料（各种起子、*专用拆装工具、镊子、拆焊工具、钳子、毛刷、热压头、胶条、脱脂棉、双面胶等）；（12）清洁剂（天那水、无水酒精、*专用清洁剂等）；（13）焊接材料（焊锡丝、松香、助焊剂、去锡带等）；*（14）恒温干燥箱。
GSM手机维修常用方法
1. 电压法
在维修测试中，可用万用表（数字、指针式均可）直流电压挡测量手机电池电压，电源控制芯片相应各路有无电压输出，各主要芯片及三极管各极上有无正常电压，电子稳压管、电子开关的输入、输出、控制端的电压，SIM卡供电电压，功放TXVCO、RXVCO的供电端电压，显示屏的各脚控制电压，背景灯、键盘灯的控制电压，外设控制驱动芯片有无输入电压等。
2. 电流法

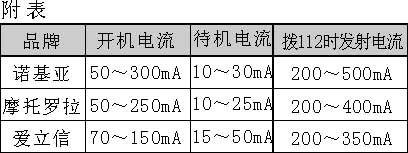

学会用稳压电源串接电流表观察GSM手机开机、待机、发射时的电源电流变化以分析故障，这对缩小故障范围有重要意义。不同的GSM手机开机电流、待机电流、发射电流虽然各不相同，但基本上都有以下几个阶段：（1）0mA。此时按下开关机键电流表没任何反应，这种故障肯定在电池正极到电子开关管之间的电路。（2）0～30mA或50mA，此时可认为供电正常，出现故障的原因可根据指针摆动情况来判断。若按着开机键，电流达30～50mA。不摆动，一般是时钟故障。若能摆动，一般为硬件故障。（3）50～100mA。停留不动或摆动异常，此时软件故障居多。（4）超过100mA不能维持开机，有硬件也有软件故障。（5）超过发射电流值，则说明有漏电，一般是由供电负载或供电管击穿引起。（6）开机后自动关机，并且有大电流，一般是由电流过流引起，此时可能软件、功放或电源有问题。（7）在待机时，电流有快速的小范围脉动现象，则说明GSM手机接收正常。（8）在打112时，电流向上快速脉动并能维持在发射电流值范围内，说明GSM手机发射功能正常（此时接收信号须正常，如接收信号不正常，不可能有信号发射）。三大品牌手机电流的正常值可参见附表。
3. 电阻法
用万用表R×1k挡测量GSM手机有关点的正反向电阻值，并与正常值进行比较来判断故障所在。一般来说，同一型号的GSM手机，在相同的测试点上测得的对地正反向阻值几乎完全相等，如果测得故障机对地电阻与正常手机相差较大，说明故障就发生在该部分电路（如元器件虚焊或损坏等）。常见的测试点有：电源正、负极触片的正反向电阻，功放IC、电源IC、多模IC等集成块各脚对地的正反向电阻，电子开关、稳压器、三极管、二极管等的正反向电阻。还可直测振铃器、送话器的阻抗判别其好坏。用电阻法时千万记住不能给手机加电，否则将会损坏万用表。
4. 开路检查法
检查元件的漏电故障常使维修人员感到困难，若采用“开路检查法”，常能快速修复。
按开机键时，发现电流高于正常值，可把电源IC的输出脚全部挑开，然后再逐一焊上。当焊上某脚时，开机试验电流突然偏大，即表明该脚供电支路上的元件有漏电故障。
5. 信号跟踪法
主要是对接收和发射信号、逻辑控制信号以及系统时钟信号进行测试。本法要求维修人员须对GSM手机的信号流程图能熟练掌握。包括用示波器和频谱仪对接收一、二本振信号、一、二中频基带信号、发射中频基带信号、射频信号及13MHz系统时钟等进行测试。信号跟踪法尤其适合对收发信故障的判断。
6. 代换法
代换法是用好的元器件或电路板代换故障机中相应的元器件或电路板，以判断故障点的一种方法，适用于疑难故障的判断。
GSM手机维修基本步骤
为了准确判断故障，对GSM手机作检修前的状态和性能检查是非常必要的。现将一般维修步骤叙述如下。
1. 手机拆卸
不同的手机，机械结构也不同。一般要使用专门拆装工具拆卸外壳。目前，手机外壳通常采用薄壁PC-ABS工程塑料，外形精美，但强度有限，同时一般手机外壳均设内卡扣，拆卸时务必了解其构造特点，力度切勿过大过猛。
拆卸内部电路板时务必注意麦克风、扬声器、钮扣电池、屏蔽隔离板、垫片等部分散装部件的位置及各电路板的关系，避免拆某一部分电路时损伤另一部分电路。
2. 视觉检查
打开外壳拆出电路板后，先作视觉检查。通常包括：IC有无虚焊翘起，电阻、电容等贴片封装元件有无脱落，电路板有无损坏，各连接件、插座、排线是否连接可靠，天线座、电池座、SIM卡座、麦克风、扬声器等有无氧化、断裂，有无水污痕迹。除了视觉检查，还可根据其他一些外在现象分析判断，如某一IC芯片工作时温度过高等。
3. 故障定位
完成视觉检查，排除基本电气和机械故障之后，再进行电路分析，进一步确认元器件的故障所在并进行维修。特别是一些GSM手机的工作数据（如主要芯片主要管脚的供电电压，输入输出波形，射频电路板上各个测试点应有的信号电平与频率等）对同型号手机的故障定位非常实用有效。根据手机的故障现象，可把故障定位为发射部分、接收部分、电源部分、音频部分、逻辑部分、通信质量不好等。
4. 故障维修
检修方法是对故障表现相关的功能电路进行逐级检测。以摩托罗拉机型为例，常规检查顺序为：
（1） 电源供电部分：依次查控制驱动芯片有无输入、输出电压，各主要芯片及三极管上有无正常供电电压。
（2） 13MHz时钟部分：手机加电后，调制解调芯片的锁相环电路将输出一个时钟信号，送给如DSP、MCU、话音CODEC等芯片。时钟不正常，则会导致芯片不工作。
（3） 音频逻辑电路板：主要利用厂家预置的自诊断程序检测。一般的测试对象为：MCU、话音CODEC、RAM、EEPROM、ROM、Modem、DSP、外设接口驱动等芯片。这些芯片中的某一个不能通过测试，则说明这个芯片有故障，需更换。如果全部通过测试，说明各部分数字逻辑电路正常。
（4） 射频发射接收电路：主要包括从射频信号入口、Modem芯片、混频器、本振源、滤波器、普通放大器和功率放大器以及功放控制电路。任何一级发生故障均可造成无RF信号输出。用频谱分析仪从射频信号入口起一级一级查找，可很快找到故障。若无频谱分析仪则应用各种检修法修理。
（5） 显示屏控制电路：依次查负压发生器、CPU及集成处理器数据线、连接插座、导电胶、显示屏等。
5.手机外壳装配
它是手机外壳拆卸的逆过程。
（王为民）
