如果判定不入网的故障出在发射机电路时，拨打112观察发射电流情况，正常值应在100～120mA左右。若发射电流正常，则应着重检查D600的TX I/Q输出端到发射上变频间的电路；若发射电流偏大则着重检查功率放大电路；若发射电流偏小则主要检查功率控制环路及功率放大电路。

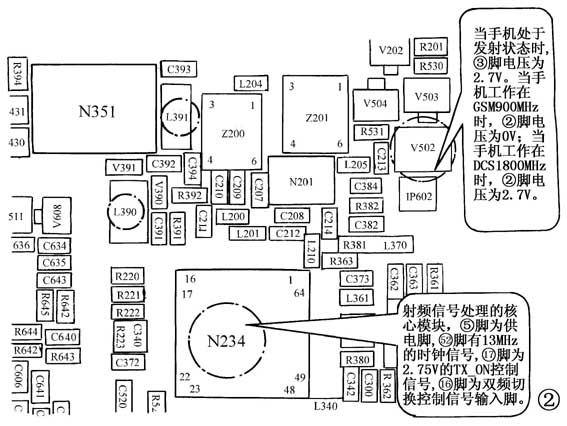

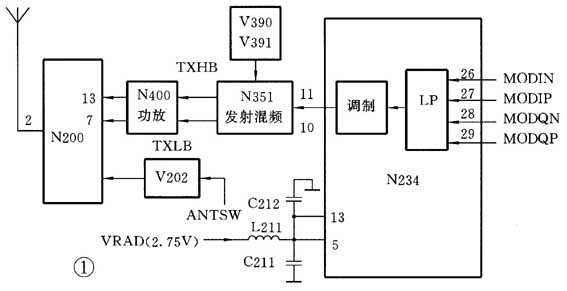

图1是T28手机射频发射机电路的工作原理。从逻辑电路送出的4路调制信号在中频N234内进行滤波、混频、调整后，从N234的脚输出TXVCO信号。TXVCO信号经电阻R382、R391、R392、电容C391、C392、电感L390、L391送入锁相环N351（见图2）内进行鉴相调制。当手机工作在GSM900MHz时，经N351混频后，产生的TXLB发射信号从功放N400的④脚送入，经功率放大后，从⑩脚输出，由天线发射出去。当手机工作在DCS1800MHz时，经N351混频后，产生的TXHB发射信号从功放N400的③脚送入，经功率放大后，从脚输出，由天线发射出去。
如果发射接收都正常，但手机还不能入网，则需仔细检查逻辑电路。

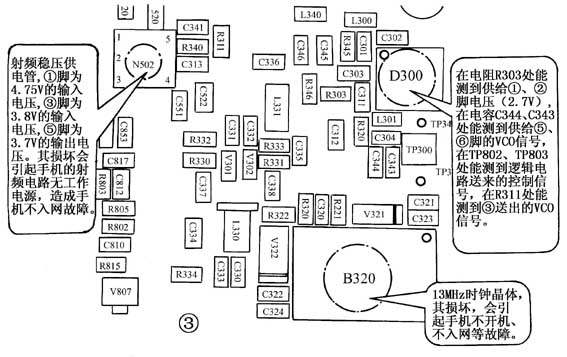

故障现象5：手机无信号强度指示，处于待机状态时电流表指针无摆动，用“手动搜索”网络时无“中国联通”或“中国电信”字样在显示屏上出现。在电容C344、C343（见图3）处也测不到本振信号。
故障原因：因为手机开机后，电流表指针无摆动，表明手机的本振电路可能没有正常工作。在电容C344、C343处测不到本振信号，更进一步证明本振电路有故障。因为本振信号供射频接收电路混频使用，一旦没有本振信号或本振信号频率不稳定，造成手机混频不能正常完成，就会引起手机不入网故障。
维修方法：
1.频率合成器电路的工作原理见图4。当手机工作在GSM900MHz频段时，在逻辑电路的控制下，中频IC N234内部的振荡器工作。从N234的、脚产生的760～780MHz的一路本振频率信号经D300（见图3）的⑤、⑥脚送入，在D300内，经内部处理器调整后，由D300的③脚分两路送出，一路直接送入N234的脚供射频混频级使用，另一路返馈回N234的、脚与锁相环D300构成一个闭环回路，使本振电路产生稳定的频率信号供手机使用。当手机工作在GSM1800MHz频段时，在逻辑电路的控制下，由N234的、脚产生的一路本振频率信号（1450～1470MHz）经D300的⑤、⑥脚送入，经D300内部处理后，由D300的③脚分两路送出，一路直接送入N234的脚供射频混频级使用，另一路反馈回N234的⑩、脚与锁相环D300构成一个闭环回路，使本振电路产生稳定的频率信号供手机使用。
振荡器电源由电源IC提供，从N234的、（GSM900MHz的电源）、⑩、脚（DCS1800MHz的电源）送入。SYNCLK、SYNDAT、SYNETA分别为系统时钟、数据及锁相环工作使能信号。
2.用万用表检测电阻R340、R346、R345、R303（见图3）处应有3.7V的电源电压输入，否则检查射频稳压供电电路（检测方法，见本刊上期）。
3.用频谱分析仪检测电感L390、L391（见图2）处有无760～780MHz的本振VCO信号输入，若无，替换N234；若故障仍不能排除，估计锁相环模块D300损坏，更换D300后，重新试机，话机正常。
4.注意耦合电容C343，C344、C331、C332、C338、电感L330、L331、电阻R330、R331、R332、R333、R311（见图3）是否虚焊或损坏。
故障现象6：手机有信号强度指示，处于待机状态时电流表指针有摆动，用“手动搜索”网络时有“中国联通”或“中国电信”字样在显示屏上出现，但在TP803处检测不到正常的脉冲数据串信号。
故障原因：因为接收信号需经多模转换器N800（见图5）处理，处理后再送到中央处理器D600作进一步处理。如果N800损坏或不正常，CPU就检测不到接收信号，也就不会发出发射电路所必须的使能信号TXON。同时N800对送话器电路送来的模拟语音信号进行A/D转换，产生数字化的话音信号后，也送到中央处理器D600作进一步的处理。若TP803处检测不到有脉冲数据串的输出，至少说明多模转换器N800没有正常工作。
维修方法：
1.加强多模转换器N800周边元器件的焊接质量。
2.由于N800采用BGA封装，虚焊的可能性较大，加上松香水直至完全覆盖，将热风枪的出口调成最大，用中温给N800均匀加热（注意千万不要加压），对其重新焊接。
3.若多模N800的电源输入、信号输入、控制信号输入均正常，而输出的信号不正常，只能更换N800（取下PCB板上坏的多模转换器，将PCB板上的锡清除干净。将一个好的多模转换器植好锡，将其放在PCB板上，位置一定要对齐，用上面第2项的方法将其焊上）。
故障现象7：手机无信号强度指示，处于待机状态时电流表指针无摆动，用“手动搜索”网络时无“中国联通”或“中国电信”字样在显示屏上出现。在电容C453（见图6）的一端无高频发射信号输出。
故障原因：功放N400损坏或工作不正常引起的不入网故障。有时功放局部损坏，手机能入网，但伴随出现一拨打电话手机掉信号、关机、发射电流过大、显弱电或开机后一搜寻网络就关机等故障。
维修方法：
1.由于功放N400采用BGA封装不便于测量和更换，因此，正确判断功放是否损坏显得尤为重要。
2.若手机出现加电短路，功放被击穿的可能性较大。将电阻R400（见图6）取下，加电手机不短路，说明功放损坏，将其更换即可。
3.在电感L460、电容C461的一端能测到3.6V的电池电压，在电阻R422或电容C423（见图6）的一端能测到射频电源和功率控制IC N700送来的控制信号，在V502的③脚能测到逻辑电路送来的TXON使能信号（2.7V电压），在V502（见图2）的②脚能测到双频切换控制信号（当手机工作在GSM900MHz时，电压为0V；当手机工作在DCS1800MHz时，电压为2.7V）。如果上述信号都正常，而在电容C453处测不到高频发射信号，表明功放N400损坏，将其更换即可。
