编程器是单片机学习者和开发者必备的工具。为了帮助电子爱好者进行编程学习及开发产品的需要，笔者开发出了实用而廉价的系列编程器。本文将以其中的A型机为例，介绍其使用方法。
TYH—A型编程器可进行2KB机器码程序的编制，专门对AT89C2051进行固化、二级加密、解密以及程序读入等操作。它利用国际通用键盘输入指令代码，利用点阵液晶屏显示地址、数据，并能用汉语拼音显示出功能菜单，不依靠普通电脑的支持即能独立工作，还能依靠主板上的几个多功能按键完成功能切换和数据输入等任务，从而使编程器能脱离标准键盘而单独工作，构成小巧的“迷你”式编程器，使编程变得像玩手把游戏机一样简单而有趣。
该编程器的功能键有Esc、F1、F2、F3、F4、Y、N、退格键“←”、回车键“”及空格键：Esc键实现功能返回，回车键“”可实现功能选择和状态进入，Y、N键完成相应操作的确认，空格键为状态切换键，F1为编程功能进入键，F2为解密、擦除功能进入键，F3为固化加密功能进入键，F4为程序读入功能进入键，0～F等16个键为地址及数据机器码输入键。
下面结合本期教程的模数转换程序，详细说明使用TYH-A型编程器进行程序代码输入和固化的操作过程。

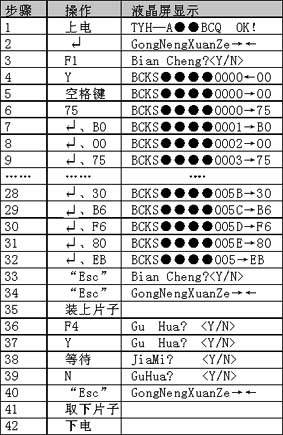

操作步骤及编程器液晶屏显示内容如表1所示。
操作过程说明如下：
先将电源接通，编程器即发出“嘀—嗒—嘀”声提示，液晶屏显示出“TYH—A●●BCQ OK！”字样，表示初始化完成，等待输入。此状态下只有一个回车键“”是合法的。敲击回车键“”，进入功能选择状态，液晶屏显示出“GongNengXuanZe”字样，此时只有F1至F4这4个键是合法的，敲“F1”键进入编程功能，液晶屏显示“Bian Cheng？<Y/N>”，再敲“Y”键，进入编程状态，屏上显示为“BCKS●●●●0000←00”，地址与数据之间的箭头向左，指向地址区，光标在地址高位上闪烁，然后直接敲击空格键或连敲4次“0”字键或其他地址码再敲击空格键，地址与数据之间的箭头转向右，指向数据区，光标在数据高位上闪烁，液晶屏上的显示为“BCKS●●●●0000→00”，此时即可输入程序机器码。比如敲入“75”，此时屏上的显示为“BCKS●●●●0000→75”。每输入1字节的机器码，地址应该加1，此功能可用回车键“”来实现。敲击一下回车键“”，地址可增1，敲击一下退格键“←”，地址可减1。如果编程地址不连续，需任意设置地址，可在增址和减址状态下打空格键返回地址输入状态。此时地址与数据之间的箭头向左，指向地址区，输入完4位地址码后，再打空格键，地址与数据间的箭头向右，指向数据区，即可输入程序机器码，以后操作同前述。
将所有机器码输入编程器后，程序代码将存于编程器内存之中。然后连击两次“Esc”键即可返回功能选择状态。在此状态下，敲击F4键即可切入固化状态，屏上将显示“Gu Hua？<Y/N>”的菜单提示。将AT89C2051放入固化片子的零力插座之中，注意芯片缺口端（引脚排列标志端）朝向零力插座手柄端，切不可插反。插反将导致固化失败（由于编程器设有保护电路，短时间内不会损坏片子）。然后压下零力插座手柄，将片子夹持锁定。敲“Y”键，待数秒后即可完成固化。固化过程中，液晶屏自左向右逐一被“涂黑”，“涂”到第8个格时，表示2KFLASH程序存储空间被固化完成，随着一长声“嘀—嗒”提示音，屏上显示出“Jia Mi？<Y/N>”字样，此时，可击“Esc”键退出。然后取下固化好的片子。至此，程序代码的输入和固化即告完成。
对此单片机编程器有兴趣者，可与作者联系，电话：0633-8784335（办）、8781793（宅）、013506335780；E-mail：lblqyxw@public.rzptt.sd.cn。
（滕世进）
