本刊曾在2001年的第1、2期对大型电子电路制图软件OrCAD的安装与使用方法做了连续介绍，虽然该软件具有文中所述的许多优点，但由于该软件采用美国国家标准，很多器件的画法与我国现行国家标准略有差异，例如：二极管、开关、晶闸管的画法等，因此，为了满足我国标准化的要求，我们应该在使用该软件前，先参照我国的国家标准，对该软件图形符号库中的这些图形符号进行更新修改，这样，在完成修改后，就能够直接利用该软件，绘制出符合我国国家标准的电子电路图了。对这些图形符号进行更新修改的方法简单方便，易于掌握，本文将对其具体操作方法做一简单介绍，仅供读者在进行更新修改时参考使用。
对于图形符号的更新修改方法概括起来就是：先在“Placepart”对话窗口（请参照本刊2001年第1期中“电子电路制图软件OrCAD的安装使用（上）”一文，以下均简称该文为“上文”）中，将欲修改的图形符号选中，使其在显示窗口内显示出来，然后，再参照我国的国家标准并利用该软件图形符号的编辑、修改功能对其进行必要的修改，然后存盘即可。现以将一只稳压二极管符号中的“三角”图形由美国标准的“实心三角”图形，修改为中国标准的“穿心空三角”图形为例，介绍具体的修改操作方法。

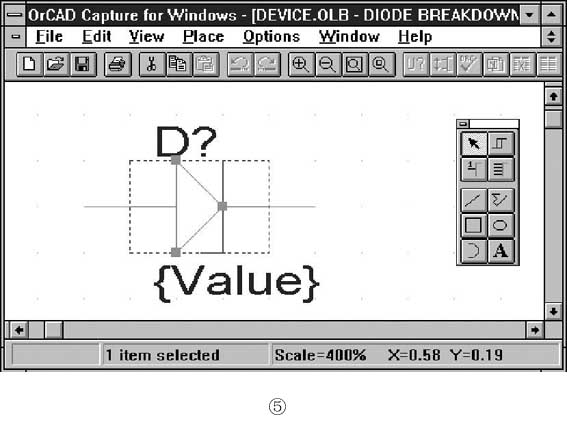

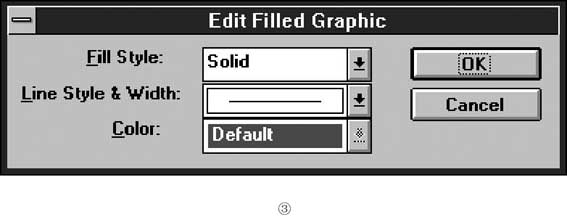

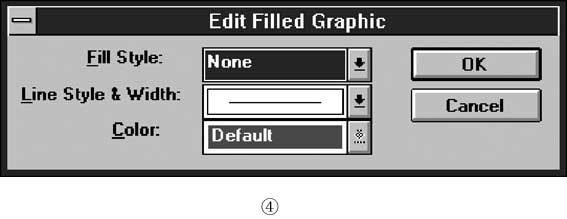

先按照“上文”介绍的方法，打开“Placepart”对话窗口，在Libraries栏中选择相应的元件库名称（在本文中选用DEVICE），然后，在Libraries栏上面的元件图形名称栏中，选择相应元件的文件名（本文选用DIODE BREAKDOWN），找出稳压二极管，使稳压二极管的图形符号显示在窗口内，如图1所示。然后，单击该界面右边的Edit Part键，打开该元件的编辑修改界面（为了便于下面的操作，您可以参照“上文”介绍的方法，将该元件图形放大），如图2所示。然后，用鼠标左键双击二极管图形中的“实心三角”，打开图3所示的“Edit Filled Graphic”对话界面，再单击该界面中的Fill Style选项，将其由Solid更换为None，如图4所示。此时，在图2的界面中，稳压二极管图形的“实心三角”就会变为“空心三角”了，如图5所示。这时，您还要用鼠标单击虚线内该稳压二极管图形左端的蓝色线段，将其选中并向右方拖动，使其延长并贯穿整个“空心三角”，如图6所示。接下来，您只要单击图6界面顶端“磁盘”图形的保存键，系统就会将该更新后的“穿心空三角” 稳压二极管图形符号以原文件名存入系统的图形符号库中。修改完成后的稳压二极管再现在“Placepart”对话窗口中时的图形将如图7所示。依次关闭已打开的窗口后，便完成了对该稳压二极管图形符号的更新修改操作。除此之外，您还可以参照上述方法并利用系统提供的“画线”、“画圆”等绘图工具，对OrCAD系统图形符号库中其他与我国国家标准有差异的图形符号，自己进行修改更新。完成修改更新和存盘工作后，当您再次选中调用上述元件的图形符号时，显示的就是经过修改更新后的图形符号了，这样，您就可以直接利用该软件，绘制出符合我国国家标准的电路图了。
编者注：自本刊今年1、2期登载的使用OrCAD绘制电路图的方法受到了很多读者朋友的关注，如果读者想进一步了解OrCAD软件的相关信息，可访问www.orcad.com.cn，并可在线申请索取试用版光盘。
