每当你按下电脑的电源开关，进入“蓝天白云”的世界时，你注意到你电脑的电源开关类型了吗？电脑的电源基本上分为ATX电源和AT电源两大类。AT式电源采用切断式开关（切断交流电源），也就是只有打开开关才能打开电脑，关闭开关就关闭电脑。而ATX电源采用轻触式按钮，打开电脑只需那么轻轻一按，而关闭电脑则更简单，选择WINDOWS9X的“关闭计算机”一项后，电脑就会自动关闭，再也无须劳你的手了，现在，你还有进一步的选择，就是利用键盘开机（“举手”之劳就不用了），还有定时开机、MODEM开机、网络开机、网络远程唤醒（在任何地方遥控你的电脑，别说是调用电脑里的资料了）等功能，这些功能就是ATX电源最基本的特征，也是ATX电源的功用。
本文分为两个部分来介绍ATX电源，本期将重点介绍一下ATX电源与AT电源的异同、ATX选购参数和其他特性以及使用技巧，下一期，笔者将为大家提供ATX的典型电路及检修要点和实例。
一、ATX电源与AT电源的异同

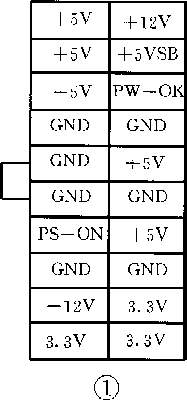

为了便于读者对ATX电源的了解，笔者将ATX电源与AT电源作一个简单的比较。从使用方面来说ATX电源与AT电源只是采用的开关不同（需要主板与机箱的配合），但内部相差很大，为了便于分析，我们先从ATX电源的输出接口入手，因为它是ATX电源与主板之间的唯一连接。ATX电源接口采用20脚的双排长方形插座，具有防插错设计，其排列如图1所示，而AT电源接口采用两个都是6脚的单排插座（P8、P9），其排列如图2所示，两种电源都有+12V、+5V、-12V、-5V，而ATX电源的PW-OK跟AT电源的PG信号是相同，不同的是ATX电源多了+3.3V、+5VSB和PS-ON这样三条功能线，而+3.3V是供给主板上的CPU电压；+5VSB主要提供主板上的“电源监控”电压，按照ATX规定+5VSB应该有100mA以上电流，只要ATX电源通电就有+5V电压输出；PS-ON则是控制线了，当PS-ON为5V时，ATX处于待机状态，当“主板电源监控”电路使PS-ON转变为低电平时（比如在待机时按一下电源按钮），ATX电源启动，这时输出+3.3V、+5V、+12V、-5V、-12V和PW-OK几种电压和信号，电脑整机开始工作。通过以上对比与分析，ATX电源主要利用+5VSB与PS-ON来控制ATX的启动和待机状态，这样一来ATX电源就有一部分电路始终工作着，虽然降低了电源开关的优先级，但实现了软件开关机。
二、ATX电源的选购参数和性能指标
我们在选择电源时并不是经销商所说的只要功率越大就越好，恒量一个电源的好坏要从多方面考虑，购买电源也要从多方面考虑，下面几点希望能帮你在选择一个好电源时作一下参考：
1. 安全标志
电源安全性能主要从防止电击、着火等方面来衡量，如果一个电源通电时外壳有220V电压的话，我相信是没有人买的；还有一个，就是进行安全认证的产品（有安全标志）并不代表产品性能的好坏，但是相对来说有标志的总比没标志的要“安全”些。
2. 输出功率
电源的输出功率并不是越大越好，但功率小得不能开机就不行了，一般现在普通用户可选择标称为“250W”的就足够了，因为现在市场上的电源从内部所采用的元件（如两只开关管、开关变压器、滤波电容、整流二极管）来看，用料不太讲究，其实际功率在200W上下，相比之下原装机的用料就讲究很多，这也一直是原装机的优势，我们知道，同样一只大电解，也要相差几倍价钱，原装机电源这“一分钱一分货”也体现在这里。
3. 外观
一般优质的电源，无论从内部的用料，还是到最外部的铁壳，都很讲究，有的就连螺丝也不一样，所以我们可以从铁壳的材料、硬度及做工来进行衡量；另外我们通过散热孔观看内部的元件，散热片是否够大，元件排列是否整齐，有没有粗制滥造的感觉，这些都体现生产商有没有用心去设计与制造。
4. 重量
大家都知道电解电容容量越大，电容体积和重量也就越大，开关管功率越大，所需的散热片越大，而功率越大，开关变压器也要增大（29寸的彩电开关变压器就比21寸的大了很多），种种方面的原因当然功率越大，重量在一定程度上就要增大，而不是销售商所说的功率大，集成度高了，重量反而减轻了。
5. 稳定性
电源在额定功率下工作应保持良好的稳定性，才能使电脑稳定工作，这是一项很难判断的指标，因为电脑在工作中出现异常（如死机，重启动），我们很难判断是电脑性能不好，还是其他原因，但电源的不稳定是引起上述异常的重要原因，因此，在选购电源时一定要注意电源的稳定性。在选购的时候我们可以在标准配置的电脑上，通过增加外设的方法（如加光驱），看一看电源在加几台外设的情况下能否工作，当然也可以用万用表测量电压，看有没有压降，这样试出的电源在额定工作电压下的稳定性与功率基本上可以了解个大概；还有一种方法是在电源各组间接假负载（假负载有足够的功率）之后，我们用调压器把电源的输入电压（市电）降下来，用万用表测量其电源输出电压。在降压时，电源的输入电压若为几伏，就可以知道电源正常工作（输出稳定状态）的最低电压，当然这可以在家里有条件的情况下测试，还要注意安全。
6. 抗干扰能力
抗干扰能力好坏与稳定性一样，是使电脑运行稳定的关键，从线路上看来，这是电源制作中最容易偷工减料的部分，选择小容量的滤波电容或劣质电容，取消互感滤波器等，都将大大增大输出的纹波系数，影响电脑的正常运行，还可能干扰其他的电器（如彩电，音响），但其输出的功率与电压却不会改变，所以也使得我们在外观上看不出来。在购买时，电脑能运行，没有发现电源干扰其他设备的工作，就可以了，有条件的话可以通过示波器观看其输出波形，那可是孙悟空的眼睛，“优劣”就一目了然了；再一个就是直接把电源大卸八块（只是拆开），用你自己的眼睛观看线路与元件，如果你是内行，我想应该是心中有数，如果你是外行，这种做法我不推荐，原因当然是失去“保修”机会了。
三、ATX的使用技巧
1. 在AT主板上使用ATX电源
AT电源主要使用5V、-5V、12V、-12V、GND和PG，我们把ATX电源的20脚插头更换成AT电源插头（P8、P9），并按AT电源的要求连接（+5VSB与3.3V不使用），另外，把PS-ON和一根GND（接地）连到电源开关上，通过PS-ON与GND的接通与切断来启动和关闭电源（打开与关闭电脑）。
2. 在ATX主板上使用AT电源
在ATX主板上使用AT电源当然也可以，只不过要稍微复杂些。AT电源要在ATX主板上使用，必须解决一组辅助电源+5VSB（即5V直流电），+5VSB要求输出有500mA就足够了，我们可以通过另外增加一个小型电源来实现；另外要通过PS-ON来控制电源的启动与关闭，可以采用一只继电器去实现；最后就只剩下3.3V电压，可以采用5V组通过增加稳压部分实现。上述三个问题解决后就可以更换ATX电源使用的插头（即把P8、P9改成20脚插头），并按ATX要求来连接（即排列），具体电路就不介绍了。
最后提醒你两点，一是ATX电源改AT电源相对来说比较容易成功，一般不会影响电源的稳定性，值得一试，但AT电源改装ATX电源由于增加一部分电路，这部分电路的稳定性直接影响到电脑的正常运行，特别是3.3V电压为CPU和内存的工作电压，因此我不推荐使用，况且现在ATX电源也不是很贵，不要因小失大。二是改装后其输出的连接排列千万不能搞错，不然你可能就要换主板了，最好在试机前检查一遍，以防万一。
（周国华）
