六、常见故障检修方法
1.按重放或记录键，鼓不转，磁带加载完毕接着卸载，机器处于停机保护状态

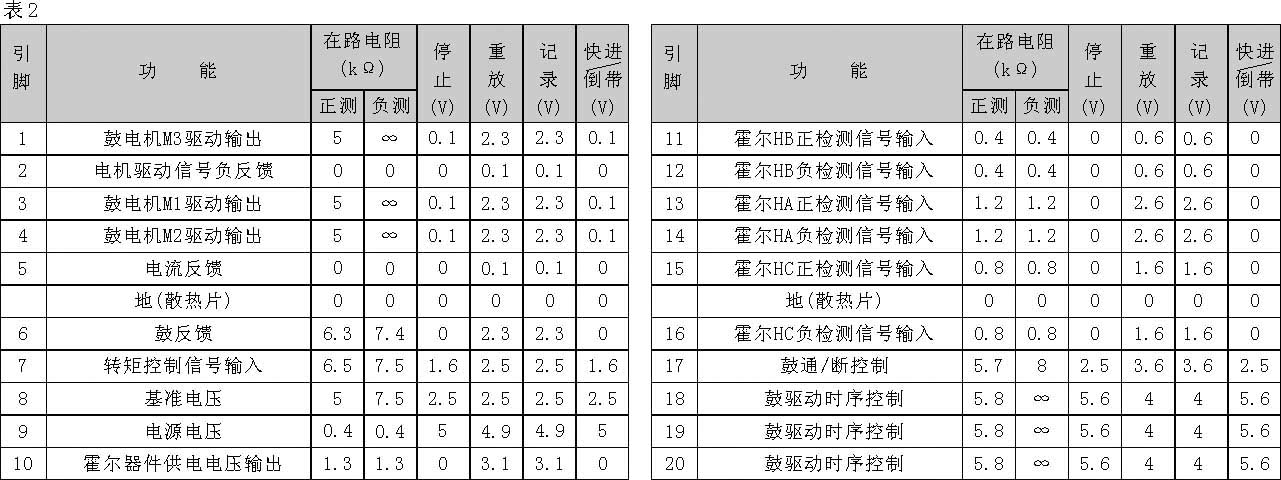

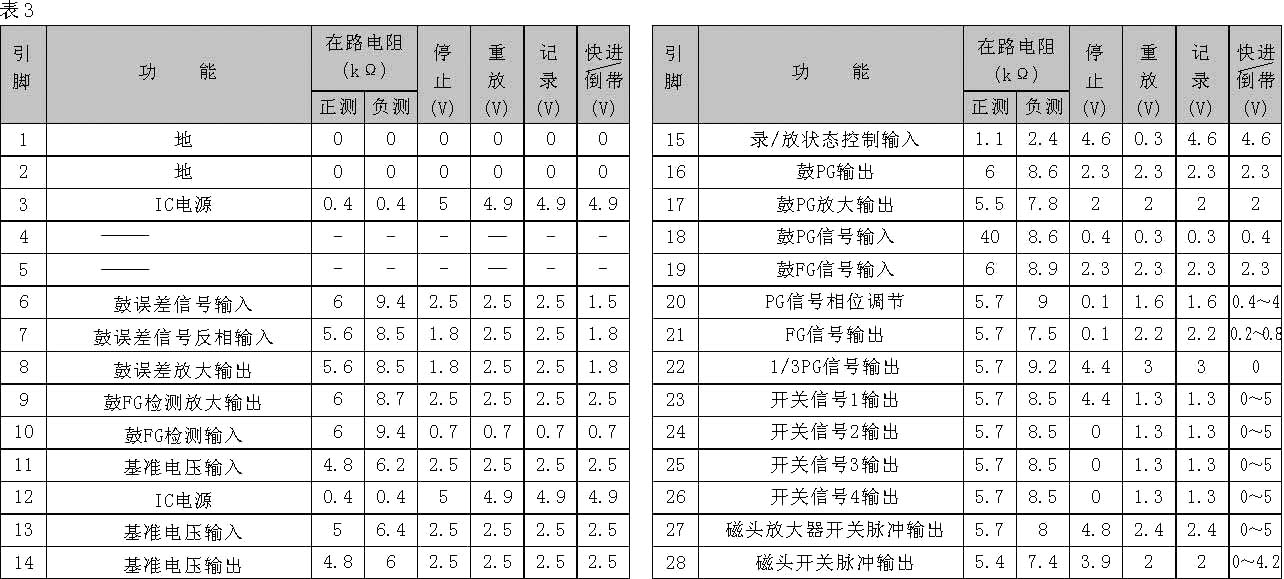

遇到这种情况，用500型万用表检查IC2006⑨脚是否有+5V电压，①、③、④脚是否有2.2V电压。无电压，故障在电源电路。电压正常，应检查鼓电机内部霍尔器件是否损坏（注意霍尔器件损坏后虽然鼓不转，但按重放或记录键瞬间鼓能够抖动一下）。测IC2006⑩脚是否有3.2V电压输出来判断霍尔器件是否正常。判断鼓电机驱动集成块IC2006是否损坏，可用500型万用表检查IC2006各脚在路对地电阻和工作状态电压，正常值如表2所示。如果IC2006各脚在路对地电阻和工作状态电压正常，这种情况下可用示波器监测系统控制微处理器IC6001，按重放或记录键（或在停止状态下用手转动上磁鼓），观察示波器上应有25Hz4Vp-p磁头开关脉冲信号波形显示，若无显示则检查磁头开关脉冲发生器IC2002工作是否正常（正常值见表3）、鼓电机内部FG、PG检测磁头是否损坏。
2.鼓电机转速不良
鼓电机转速不良重放时表现特征为录像器内图像画面出现飘动，严重时出现水平扫描斜道，在重放状态下用万用表检查IC2006⑦脚输入的2.5V转矩控制电压是否稳定。若不稳定，用示波器观察IC2001输出的脉宽调制信号波形是否正常，用万用表检查低通滤波器元件有无变质或虚焊。如果低通滤波器元件正常，而脉宽调制器输出信号波形不正常，用示波器观察鼓FG或PG检测信号是否丢失，IC2006①、③、④脚输出鼓驱动电压波形是否失常。若驱动电压波形不正常，这时按下停止键，用示波器分别监测IC2006（霍尔器件位置检测信号输入），然后用手拨动上磁鼓，观察示波器上显示的波形是否有位置检测信号输入，若输入正常，在这种情况下，可进一步用万用表检查IC2006各脚在路对地电阻和工作状态电压加以判断。
3.主导轴电机不转动
主导轴电机不转动首先要检查收带盘是否转动，如果收带盘不转动机器就会进入停机保护状态，这时应检查带盘旋转检测电路或机械传动机构是否正常，如果带盘转动正常，这种情况下可用万用表检查IC2005是否有CAP·POWER电源供电电压（停止为12V、重放为3.9V），⑨脚是否有SW5V电压，无电压，则检查开关电源电路，电压正常，可进一步检查IC2005是否有3.2V霍尔供电电压输出，如果IC2005无VH3.2V电压输出，霍尔器件不能进行位置检测，主导轴电机不转动，并且输出电压正常，这时可检查IC2005输入方向控制电压是否正常，正常时反转为高电平4.8V，停止为中电平2V，重放、记录为低电平0V。若IC2005输入方向控制电压正常，在这种情况下应重点检查IC2005各脚在路对地电阻和工作状态电压是否正常（正常值参见表4）、外围元件是否损坏。
4.主导轴电机转速不良
上述现象表现为重放时伴音变调并且图像表面出现噪波条。遇到这种情况，检修时先检查机械机构是否正常，走带机构是否顺畅，张力臂张力及压带轮压力是否正常，主导轴有无弯曲或旋转时是否发生阻力，如果机械机构没有问题，故障在主导轴伺服或驱动电路中。在重放状态下按磁迹跟踪按键，若故障仍然存在，可用万用表检查IC2005输入的转矩控制电压（2.5V）是否稳定。若不稳定则顺着电路检查低通滤波器元件是否虚焊或变质，若低通滤波器元件正常，这时可用示波器观察IC2001②脚输入的CAP·FG信号是否正常，不正常则检查FG检测磁头和FG信号放大电路。如果②脚输入FG信号正常，这种情况下可用示波器观察IC2001⑧脚输入的重放CTL信号幅度是否正常（正常值应为4.5Vp-p），若幅度过小（表5给出IC2001各脚在路对地电阻及工作状态电压），说明CTL磁头发生堵塞，可用麂皮包头棒擦洗CTL磁头。
（黄福森）
