日立S2机心彩电为90年代后期产品，在我国有较大拥有量，其代表机型有CMT2579-041，CMT2579-052等。该机心采用新颖独特的串、并联自激式开关电源。启用了新型电源厚膜块STR-D5095A，使该电源具有结构简单、故障率低、保护功能完善、维修方便等优点。以下将该电源工作原理及故障检修方法作一简要介绍。
一、 工作原理

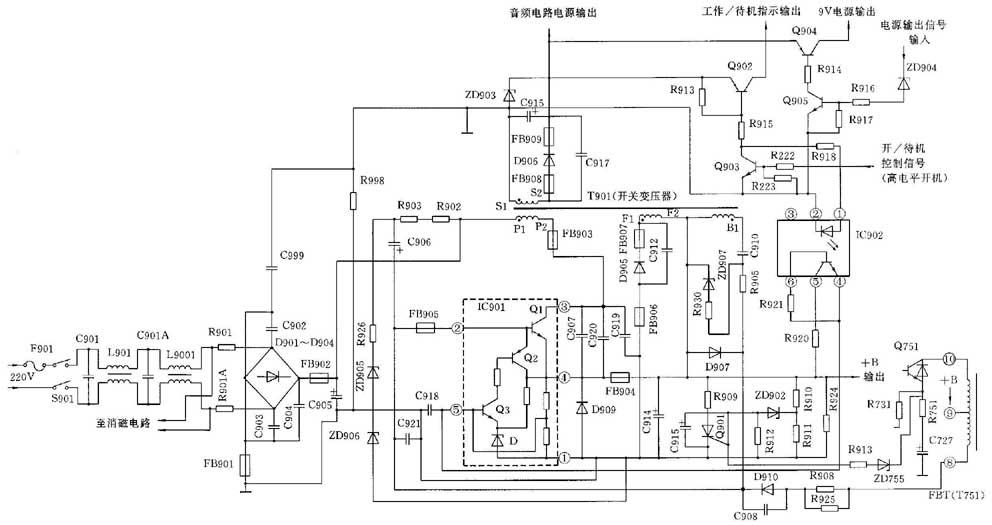

本机心开关电源电路如附图所示。市电经主电源开关S901及由C901、L901、C901A、L9001等组成的抗干扰电路滤去高频干扰后，被送至D901～D904桥式整流堆整流，经C905滤波后得到约300V直流电压。图中R901、R901A为整流堆限流保护电阻。300V电压分两路输出：路经开关变压器T901的P1～P2绕组加至电源厚膜块IC901（STR-D5905A）③脚（内部开关管Q1的c极）；另一路经启动电阻R902、R903、启动电容C906、FB905，加至IC901的②脚，给Q1加一启动电压，使Q1管开始导通，并产生集电极电流IC。开关变压器P1～P2绕组中因有变化电流流过，致使F2～B1绕组产生感应电动势。此电动势经反馈电容C910、反馈电阻R905、FB905正反馈至IC901②脚（Q1管b极）。导致Q1管迅速饱和导通。Q1管饱和导通后，其c极电流不再增长。由于电流不变，F2～B1绕组产生的感应电动势消失，正反馈消失，Q1管退出饱和区而进入放大区。这时Q1管c极电流开始减少，于是F2～B1又产生与原来极性相反的感应电动势，此电动势经C910、R905、FB905加至Q1管的b极，使Q1管很快截止。
在Q1管截止期间，存储于T901中的磁场能将转化成整机正常工作的电压。即S1～S2绕组的感应电压经D906整流、C915滤波后输出14V电压，供待机电路及音频功放电路使用。F1～F2绕组输出经续流二极管D905对主负载供电。由于开关变压器F1～F2绕组和负载组成串联关系，这就是本电源称串联开关电源的由来。但又因S1～S2绕组和音频功放负载是并联关系，故本电源称串、并联开关电源。考虑到开关管振荡最初仍采用正反馈自激式启动，所以该电源全称为自激式串、并联型开关电源，这是它的独特之处。
另外，当Q1截止后，随T901中磁场能的不断转化，F2～B1绕组中反向感应电动势逐渐消失，Q1管b极电位不断升高，升到Q1管接近导通状态时，刚好由R908、D910引入的行逆程正脉冲到来，加至IC901②脚（Q1管b极），使Q1管触发导通，进入下一个工作循环。显然，该开关电源的振荡频率与行频同步，工作稳定，同时减少了电源工作时带来的干扰，这是本电源优点之一。
该电源稳压过程是：当市电电压输入过高或负载变轻，致使输出电压升高时，光耦器IC902⑤脚（内部光敏管c极）电压升高，其④脚（光敏管e极，即IC901内部取样管Q3的b极）电压升高。但Q3 e极因接有稳压二极管D而使电位保持不变，故Q3c极电流增大，使激励管Q2导通，使得Q1管b极电位下降，Q1管导通时间缩短（脉宽变窄），输出电压下降，反之亦然。
当微处理器发出待机指令（输出低电平）时，控制管Q903 b极因低电平而截止。IC902内部发光二极管发光，其中光敏管因受光照而导通，使得IC901内部Q3管b极电位升高许多。由上述稳压原理的分析可知，此时Q1管的导通时间极短，使+B电压降至约30V。另外，当9V电源电路未出现过压或过流故障时，高电平将使控制管Q905导通，于是输出电压控制管Q904因b极低电位而导通对外供电。
本电源有完善的过压过流保护功能。当+B（95V）输出电压过高时，经取样电阻R910、R911分压的电压值升高，使稳压管ZD902导通，可控硅Q901导通，从而使IC901④脚通过R909（1Ω）接地。同时T901的F1～F2绕组相当于短路，导致开关电源处于间歇振荡状态（可听到“吱吱”声），整机得以保护。另外当行输出管Q751过流时，在取样电阻R751上的压降增大，当超过稳压管ZD755（5.1V）稳压值时，ZD755导通，通过R913同样会使Q901触发导通，让机器得到保护。
有必要指出：该机9V短路、180V过压、场输出电路过流等保护功能，则是通过微处理器检测得到高电平，使发出待机指令来完成的。
二、常见故障的检修
本开关电源故障常见为无光栅、无伴音，主要有以下几种表现：
1.烧保险丝管F901或保护电阻R901、R901A
这说明开关电源存在严重短路故障。其故障点主要有：
（1） 整流桥堆D901～D904或抗浪涌电容C902～C904之中有击穿。
（2） 300V电源滤波电容C905（220μF/400V）击穿。
（3） 电源厚膜块IC901内部开关管击穿。
以上故障均可用万用表欧姆挡直接查出。对于IC901主要检查②、③、④脚之间的正、反向电阻，正常值应与一般大功率高反压三极管的极间电阻值相同，若为零或很小，则为击穿。
2.保险管F901、电阻R901、R901A完好，但电源输出电压为零
这说明开关电源存在开路性故障或本身损坏。其故障点可能在：
（1） 启动电路元件R902、R903、C906开路或变质，正反馈元件C910、R905变质或开路。
（2） 厚膜块IC901内部损坏，或上述元件焊点出现裂纹。
（3） 光耦器IC902（TLP531）内部光敏管击穿。
以上电容、电阻、光耦器可用万用表等检测。在整流滤波电路正常的情况下，IC901③脚约有280V电压。在开机瞬间，IC901②脚应有大于0.4V的启动电压，否则说明启动、正反馈电路存在故障或IC901损坏。
附表给出了IC901在正常情况下各脚电压值及不在路电阻值。
3.电源无输出，有较大“吱吱”声
这种情况说明电源负载有严重短路，或过流、过压引起保护电路动作，其故障点主要有：（1） 电源滤波电容C914或C915击穿。（2） 保护可控硅Q901击穿。（3） 行输出电路（行输出管Q751、行输出变压器T751、行偏转线圈、行枕校电路等）发生短路故障，导致过流保护电路动作。（4） 电源输出电压过高，导致过压保护。
其检修思路是：对于前两种情况，一般可用万用表直接检测出。对于后两种情况，Q901G极电压必大于0.75V。至于是过流还是过压引起保护电路动作，可通过断开ZD755或ZD902来予以确定。若是输出电压过高，通常是光耦器内部呈开路性故障，可用万用表测出，也有可能是IC901内部元件变质（值），可用替换法来判定。
4.电源输出电压极低（电源处于待机状态）
这种情况表明可能是由CPU控制的保护电路动作，或保护电路（含CPU）本身损坏。故障点可能在：（1） 9V供电出现短路，使保护电路动作。（2） 180V供电过压，导致保护电路启动。（3） 场输出过流，使保护电路动作。（4） CPU、R913、R915、R922、Q902、Q903之中有损坏。
上述三种保护电路动作，分别是通过击穿稳压二极管ZD721、ZD751，或使IC601（场输出块）⑥脚电压升高，或使CPU（M37210M4-650SP）（保护信号检测端）电压升高（至4.8V），致使输出低电平（0V），导致IC902内发光二极管点亮，整机处于待机状态。
因此，当确定是保护电路动作时，可分别断开ZD721、ZD751及检测IC601⑥脚电压来确定是哪路保护电路动作。
若CPU电压很低，但却输出低电平（0V），在CPU控制电路正常的情况下，可能是CPU本身损坏。若CPU输出的是高电平，但IC902①、②脚却有大于1V的电压，则必是R913、R915、R922、Q902、Q903等元件之中有开路性损坏。
5.电源输出电压低于90V，且有较轻“吱吱”声
在保护电路未动作的前提下，这主要是行逆程脉冲传输电阻R908、R925或整流二极管D910之中有元件出现损坏，使开关电源失去行频同步脉冲所致。这很容易查出损坏元件。
三、检修实例
〔例1〕无光无声，保险管F901已熔断
显然电源有在短路故障。首先在路检测300V滤波电容C905两极近似短路，但焊下检测并未短路，而查出是IC901击穿。经询问用户，该机IC901已经损坏多次。为什么屡损IC901呢？原来该用户就住在电力变压器旁，经测量晚上22时以后，电压升至270V以上，故容易击穿IC901内部开关管。试在IC901④脚再串一只0.51Ω/3W负反馈电阻，同时将尖脉冲吸收电容C920（470p/2kV）改为680p，经跟踪调查，屡损IC901故障从此消失。
〔例2〕无光无声，保险管完好，但电源无输出
这可能是电源未启动。经查IC901③脚有近280V电压，但在开机瞬间IC901②脚却无0.4V启动电压，表明故障在启动电路。最后查出是启动电阻R902（47k/0.5W）开路，用1W同阻值电阻更换后，整机恢复正常。
〔例3〕无光无伴音，但有“吱吱”尖叫声
这表明电源保护电路可能动作，经检查保护晶闸管Q901G极电压约1V，显然判断正确。
为了确定是过压还是过流保护，试断开稳压管ZD902，在+B电压输出端（C914两端）并联一只100V的稳压二极管，开机，发现稳压二极管立即击穿，这说明开关电源的确是过压输出。显然是稳压环路出现了故障，而稳压环路最主要的元件是IC901。经更换IC901后试机，电源输出正常，故障排除。
〔例4〕无光无声，电源输出极低
这说明机器可能处于待机状态。怀疑是CPU控制的保护电路动作。实测CPU输出电压为1.2V（正常），表明不是CPU保护动作。再测待机控制管Q903 b极电压却为零，显然是信号传输电阻R922（10k）开路。经查，发现R922有一端焊点出现裂纹，经重焊后，故障排除。
