可充电的锂电池
可充电的锂电池有多种，如锂-钒氧化物电池，锂离子电池及国外新开发的锂-聚合物电池等。这里仅介绍前两种，重点介绍锂离子电池。
可充电锂离子电池是目前手机中应用最广泛的电池，但它较为“娇气”，在使用中不可过充、过放（会损坏电池或使之报废）。因此，在电池上有保护元器件或保护电路以防止昂贵的电池损坏。
锂离子电池充电要求很高，要保证终止电压精度在1%之内，目前各大半导体器件厂已开发出多种锂离子电池充电的IC，以保证安全、可靠、快速地充电。
现在手机已十分普遍，手机中一部分是镍氢电池，但灵巧型的手机则是锂离子电池。正确地使用锂离子电池对延长电池寿命是十分重要的。1. 锂-钒氧化物电池（Li-V\(_{6}\)O\(_{13}\)）

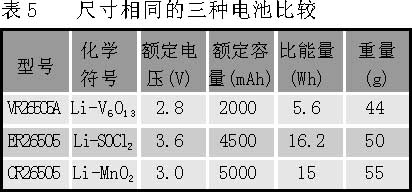

锂-钒氧化物电池以锂为阳极、钒氧化物为阴极、无机盐的有机溶剂为电解质组成。它的特点是可以充电。以2号电池为例，将锂-钒氧化物电池与锂-二氧化锰电池及锂-亚硫酰氯电池相比较如表5所示。

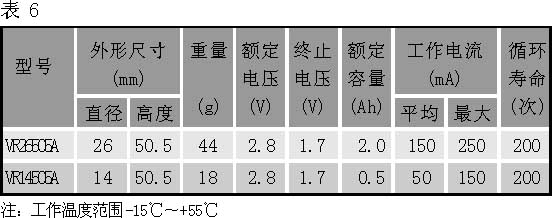

由表5可知，由于锂-钒氧化物电池的额定电压仅为2.8V，而且额定容量也小，故与其它两种锂电池相比，其比能量是最小的。该类圆 柱形电池的主要参数如表6所示。从表6可看出，其充电次数（循环寿命）也不长，所以这种可充电电池不久就由锂离子电池替代了。
2. 锂离子电池（Li-Ion）
锂离子电池是目前应用最为广泛的锂电池，它根据不同的电子产品的要求可以做成扁平长方形、圆柱形、长方形及扣式，并且有由几个电池串联在一起组成的电池组。

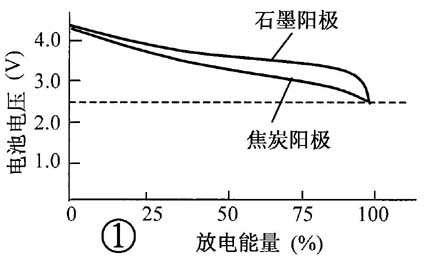

锂离子电池的额定电压为3.6V（有的产品为3.7V）。充满电时的终止充电电压与电池阳极材料有关：阳极材料为石墨的4.2V；阳极材料为焦炭的4.1V。不同阳极材料的内阻也不同，焦炭阳极的内阻略大，其放电曲线也略有差别，如图1所示。一般称为4.1V锂离子电池及4.2V锂离子电池。锂离子电池的终止放电电压为2.5V～2.75V（电池厂给出工作电压范围或给出终止放电电压，各参数略有不同）。低于终止放电电压继续放电称为过放，过放对电池会有损害。
锂离子电池不适合用作大电流放电，过大电流放电时会降低放电时间（内部会产生较高的温度而损耗能量）。因此电池生产工厂给出最大放电电流，在使用中应小于最大放电电流。
锂离子电池对温度有一定要求，工厂给出了充电温度范围、放电温度范围及保存温度范围。
锂离子电池对充电的要求是很高的，它要求精密的充电电路以保证充电的安全。终止充电电压精度允差为额定值的±1%（例如，充4.2V的锂离子电池，其允差为±0.042V），过压充电会造成锂离子电池永久性损坏。锂离子电池充电电流应根据电池生产厂的建议，并要求有限流电路以免发生过流（过热）。一般常用的充电率为0.25C～1C（C是电池的容量，如C=800mAh，1C充电率即充电电流为800mA）。在大电流充电时往往要检测电池温度，以防止过热损坏电池或产生爆炸。
锂离子电池充电分为两个阶段：先恒流充电，到接近终止电压时改为恒压充电，其充电特性如图2所示。这是一种800mAh容量的电池，其终止充电电压为4.2V。电池以800mA（充电率为1C）恒流充电，开始时电池电压以较大的斜率升压，当电池电压接近4.2V时，改成4.2V恒压充电，电流渐降，电压变化不大，到充电电流降为1/10C（约80mA）时，认为接近充满，可以终止充电（有的充电器到1/10C后启动定时器，过一定时间后结束充电）。
表7（a）型号中的6位数字，前两位为高度尺寸，中间两位为宽度尺寸，后两位为长度尺寸（mm）。例如LIS063048，其高为6.7mm，宽为29.9mm，长度为48mm。

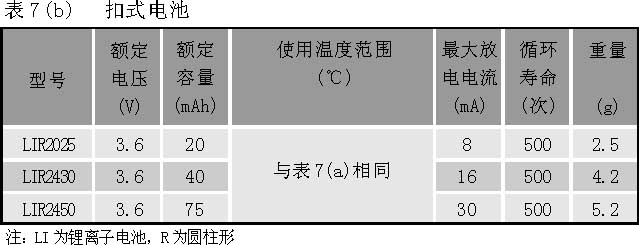

表7（b）型号的四位数字中，前两位为直径，后两位为带一位小数点的高度尺寸。例如LIR2025，它的直径为20mm，高度为2.5mm。
锂离子电池保护元件及保护电路
锂离子电池在充电或放电过程中若发生过充、过放或过流时，会造成电池的损坏或降低使用寿命。为此，开发出各种保护元件及由保护IC组成的保护电路。它安装在电池或电池组中，使电池获得完善的保护。1. 正温度系数聚合物保护元件
Tyco公司最近推出了VLR230（5×12mm）及VLR170（3.6×10mm）自复式条状保护元件，它专门用于锂离子电池或镍氢电池组作过流或过热保护。它在正常温度时自身电阻极低（如VLR230的阻值为0.015Ω），一旦超过阈值电流或阈值温度，电阻会急剧升高而起到保护作用（该保护元件串联在电池电路中，有的安装在电池中）。元件的特性如图3所示，电路如图4所示。
这种保护元件在有短路及过充或过放情况发生时，产生大量的热使电池温度升高，由于保护元件的高阻抗而得到保护。当故障排除或断开电路时，它有自复作用（即回到低阻抗）。
在60℃以下VLR170可提供700mA、VLR230可提供900mA充电或放电电流。两元件耐压均为12V。2. 锂离子保护器IC
Texas公司最近开发出内部集成了MOSFET开关的锂离子电池保护器IC，其尺寸仅为4.55×3.44×0.88mm（型号为VCC3952A），它适用于4mm厚的手机锂离子电池作保护用。它外部仅需要一个0.1μF的表面贴装式电容。器件工作电流5μA，可通过3A电流，有4.2V～4.35V四个标准过压电压。它还可用于单锂离子电池中。
本刊2000年第5期发表了“锂-离子电池保护器IC—AIC1811”一文。该文较详细地介绍了它的工作原理及有关电路，这里不再介绍。
最近Dallas公司开发了高精度锂离子电池监控器DS2760。它包括一个锂离子电池保护电路及一个25mΩ的电流敏感电阻（电流检测电阻），该器件是3.25×2.75mm管芯封装。其中有10位电流A/D变换器、10位电压A/D变换器、一个正负10位温度传感器及EEPROM等。它采用单线与主系统通信来控制电池的充、放电，全面地保护锂离子电池。有兴趣的读者可从网上查阅该监控器的有关内容（网址：http：//www.dalsemi.com）。
应用注意事项
锂离子电池应用注意事项除与上述不可充电的锂电池相同外，在充电方面还应注意以下几点：
1. 锂离子电池有4.1V及4.2V终止充电的不同品种，因此在充电时注意的是4.1V的电池不能用4.2V的充电器充电，否则会有过充的危险（4.1V与4.2V的充电器用的充电器IC是不同的！）。
2. 对电池充电时，其环境温度不能超过产品特性表中所列的温度范围。
3. 不能反向充电。
4. 不能用充镍镉电池的充电器（充三节镍镉电池的）来充锂离子电池（虽然额定电压一样，都是3.6V），但充电方式不同，容易造成过充。 在放电方面应注意以下几点：
1. 锂离子电池放电电流不能超过产品特性表中给出最大放电电流。放电电流较大时，会产生较高的温度（损耗能量），减少放电时间，若电池中无保护元件会产生过热而损坏电池。
2. 不同温度下放电曲线是不同的，如图5所示。从图中可以看出，在不同的温度下，其放电电压及放电时间也不同。在-20℃放电时情况最差。
在贮存方面：1. 电池若长期贮存，要保持在50%放电态。2. 电池应保存在低温、干燥坏境中。3. 要远离热源，也不要置于阳光直射的地方。
（戴维德）
