被动式红外探头（PIR）是依据接收人体活动的红外光谱而工作，感应到有人时产生信号，人离开时不产生信号。本文介绍的人体感应器模块利用PIR这一原理和特性进行了综合设计。其多样性功能适应读者进行产品改造，开发出具有人体感应功能符合实际需要的高附加值产品。

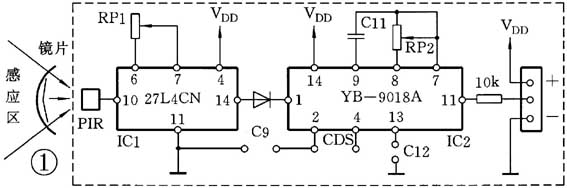

其原理框图见图1。当人体包括手、脚或头部进入镜片前面的感应区，探头（PIR）将透过镜片聚焦的人体红外光谱转换成电信号送入IC1的⑩脚进行放大，调节RP1可改变感应距离。IC1内部对信号进行比较处理，滤除噪声干扰后将信号送入IC2的①脚进行真伪信号鉴别，剔除小动物和杂波干扰信号，将人体信号保值输出至，因此，模块有很好的抗干扰性。调节RP2可改变工作延时，以适合不同产品的需要。在C9位置接入47μF电容，实现加电延时开机，避免加电或断电后来电马上工作的现象。在CDS位置装上光敏电阻，可以做到白天不感应，夜晚才感应。同样，在CDS位置接上时间控制器的常闭接点，可以做到某时间段有人体感应功能，其它时间段没有感应功能。在C12位置上接入电容，可以做到感应到人后延迟一会才工作。以上功能由用户根据产品需要选择决定。

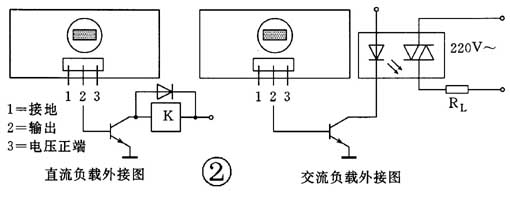

用户可在人体感应器模块基础上外接器件开发出感应到人便工作的智能化产品，应用在许多与人有关的产品和设备上。例如：安防产品、安全提示和安全保护、工业设备自动化、家电产品、公众场所使用的设备、柜式空调、饮水机、洗手器、干手机、淋浴器、大小便池冲水自控、自动门、手扶电梯、来人供电器、遇人显示发声器、玩具、工艺品、游艺类智能化控制等等。相关供货信息见本期广告页2001-5-2懿博电子有限公司广告，若您的创意独特新颖，该公司将免费赠送模块给您实现。
（李耀辉）
