河南 张建豪:
贴片元件是怎样标注的,如何区分它们?它们的测量方法和一般元件的测量方法一样吗?

图1
图1 🔍原图 (324×42)

贴片式元器件种类繁多,一般地说,有引线的元器件差不多都有相应的贴片式。你想问的可能主要指贴片式电阻及电容。

贴片式电阻、电容尺寸极小,如最小的尺寸为1.0mm×0.5mm(0402)、中等尺寸为3.1mm×1.55mm(1206)、最大尺寸的是6.3mm×3.15mm(2512)(在括弧中的4位数是尺寸代码)。由于它们尺寸小,所以一般在电阻上没有用环形色环来表示阻值及误差。它的阻值可以用三用表来测量,测量方法与有引线的电阻一样(两端是焊接的地方,也是测量点)。

贴片式电容种类较多,有多层陶瓷电容、电解电容(铝电解电容及钽电解电容)等。多层陶瓷电容尺寸小(其尺寸与上述贴片式电阻相同,尺寸代码也一样),所以它在元件上也没有标识(如印出电容容量及精度等级等)。但电解电容器的尺寸较大,大多标有电容量代码,如附表所示。也有直接印出4.7、6.8等,表示4.7μF及6.8μF。

例如,某贴片式钽电容上有685字样,则表示此电容为6.8μF。

另外需要注意的是,在钽电容上黑线的一端是正极,而不是负极。

(方捷)

网友:
我是一个初学者,想做个直流稳压电源,我去买零件时人家问我要几瓦的,我不知道,能告诉我怎样选择器件吗?

图2
图2 🔍原图 (206×164)

你想自制直流稳压电源,首先应确定是在什么地方使用才好选择电路和选购元器件。

若是专为收音机或录音机作外接电源,电源消耗功率(电压和电流的乘积)并不大,收音机的供电电压大多为1.5V~12V,电流在几百毫安以下,消耗功率大多在1W左右;录音机因有电机所以电源消耗功率稍大些,一般供电电压为3V~12V,电流为几百毫安,总消耗功率为5~10W(这个参数一般在说明书中可得到)。所用直流稳压电源的输出功率稍大于电源消耗功率即可。

如果是为了检修各种电器或是进行无线电实验用的直流稳压电源,电压范围应该比较宽,输出电流也要比较大。如选择可调三端稳压器LM317就可做成一台输出电压1.5~30V、输出电流1.5A的可调稳压电源(这类资料本刊曾多次介绍过)。所选变压器在15~30W为好,变压器次级输出电压可根据所需最大直流电压确定,当所需直流电压在12V以下时,变压器次级交流电压(有效值)比最大直流输出电压高出2~3V即可(当然再大些也可以),如所需直流电压在12V以上时,变压器次级交流电压等于所需最大直流电压即可。

(沈征)

辽宁 李野:
功率不同的扬声器能否互相代用?

图3
图3 🔍原图 (437×131)

一般来说功率不同的扬声器不能互相代用。扬声器的标称功率是表示扬声器所能承受放大器输出功率的能力,即放大器长时间的输出功率接近而不超过扬声器标称功率时,扬声器不会损坏而且能正常发音。一般大功率的放大器都要配接大功率的扬声器,如果用功率小的扬声器代用,当放大器音量开大,输出功率超过扬声器的标称功率时,扬声器的音圈就可能被烧坏,另一方面,由于扬声器纸盆振幅过大,会与音量失去线性关系,放音中声音嘶哑或引起纸盆的“噗噗”响声,声音会变得难听。即使在功率放大器音量开小,输出功率没有超过扬声器的标称功率时,因本身小功率的扬声器外形尺寸小,一般中频特性较好,低频特性却较差,致使大功率的优质放大器也得不到理想的放音效果。

反之,功率较小的放大器应配接标称功率较小的扬声器。如果使用较大功率的扬声器,当放大器音量开得较小时,其输出功率不足以推动大功率扬声器的纸盆产生幅度较大的振动,声音会显得无力;当音量开足后,放大器的失真度又相应地增大,即使能推动大功率扬声器,纸盆产生较大振幅,声音也不会好听。

(沈征)

广东 刘清:
我在修理一些收音机和录音机时,想使用外接电源供电,但机器上的外接电源插口没有标明电源的正负极,应如何判断?

判断收音机、录音机外接电源插口的极性是无线电爱好者经常遇到的问题。下面介绍一种简单的判断方法:附图是一种外接电源插口的连接情况,我们从它的结构上可以看到,外接电源插口和内部电池的正、负极焊片总是有一个公共端。根据这种结构,我们可以找一个和外接电源插口相适应的插头(拧开插头外壳)插在外接电源插口上,然后用万用表“R×1”挡,一根表笔接触插头的引出焊片,另一根表笔先后接触内部电池(此时要取出内部电池)的正极焊片和负极焊片,若测得的电阻为0,说明此外接电源插头引线和内部电池的极性是一样的。如果第一次没找出电阻为0的情况,把表笔换接外接插头的另一个焊片再按上述方法测量,就能找出电阻为0的情况。

(沈长生)

天津 单常:
使用发光二极管时应注意什么问题?

使用发光二极管应满足以下三点要求:

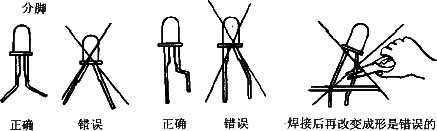

1.正确弯折管脚,如附图所示。弯折管脚应在焊到印制板上之前进行,不能在焊到印制板后再进行。

2.焊接要求:焊接点应尽量远离管脚根部,最小焊接距离为8mm,防止温度过高,造成内部断路。

3.防止过电流:一般发光二极管的工作电流IF在1mA时启辉,随着IF的增加,亮度不断增大,当IF>5mA时亮度不再显著增加。单色发光二极管的极限工作电流IFM一般在20~30mA范围,超过此值将会烧坏,所以发光二极管的工作电流应在5~20mA范围,一般选有5mA左右较为合适。

(沈征)
