双向触发二极管在双向晶闸管触发电路中获得了广泛的应用。利用双向触发二极管的负阻特性，配上一只电容器，还可以构成自激振荡器。这种振荡器电路简单，不用低压直流电源，直接采用220V市电经限流和整流后，即可为电路供电。本文介绍两个应用实例，供初学者实验与制作。

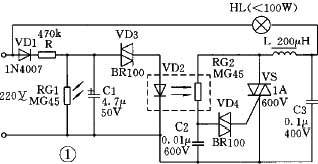

图1是“光控警示灯”的电原理图。图中，发光二极管VD2与光敏电阻RG2构成光电耦合器。电容器C1和双向触发二极管VD3构成自激振荡器。220V市电经二极管VD1整流、电阻R限流后给电容器C1充电，当C1上的电压达到VD3的击穿电压时，VD3被击穿导通，VD2导通发光，光敏电阻RG2受到VD2光照阻值会明显下降，使双向晶闸管VS导通，灯泡HL被点亮。与此同时，C1要通过VD3和VD2放电，C1两端的电压迅速降低，降到一定程度后，VD3又恢复到截止状态，发光二极管VD2熄灭，RG2又恢复到高阻状态，使VS关断，HL熄灭。此后，C1又被重新充电，经过与上述相同的过程，又使HL被点亮……，如此周而复始，HL就会发出闪烁的灯光。
这种光控警示灯只能在夜间闪烁发光。当黎明来临之后，环境自然光照射在RG1上，RG1的阻值变得很小，RG1远远小于R，使C1上的电压低于VD3的击穿电压，使VD3保持截止状态，VD2不会发光，RG2呈高阻状态，VS不能导通，所以HL不会被点亮。
电路中电感L和电容器C3的作用是抑制VS产生的射频干扰，避免影响电网上其他负载的正常工作。L的电感量为200μH左右，当HL在100W以下时，L应允许通过1A以上的电流。L可以自己制作，可选用一段长度约为30mm的天线磁棒，垫上一层绝缘纸后，用25号漆包线绕上60圈即可。C3选用耐压400V的金属化纸介电容器。其他元器件的型号、规格和参数都已标注在图上。制作时，RG1应保证RG1只能接受自然光的照射，不能受到HL灯光的影响。发光二极管VD2和光敏电阻RG2用黑胶布包在一起，并保证VD2发光时有效地照在RG2的电阻面上。
图2是由这种自激振荡器构成的“闪光型交流电指示灯”。图中，双向触发二极管VD2和电容器C构成自激振荡器，改变电阻R的阻值和电容器C的容量，可以改变发光二极管VD3的闪烁频率。
迟健男
