近两年来，在电子爱好者中刮起一股自制大屏幕彩投的旋风，2000年本刊第6期“DIY圆梦系列”刊登了《LCD彩色液晶视频投影机的制作》一文，收到了大量来电、来函，询问自制彩投的简洁方案，主要目的是方法简、在钱少，但效果却不想减。为满足这些特别朋友的特别要求，笔者把自己设计的两款彩投方案介绍给大家，别看它方法简单而且花钱不多，但效果很好，可以满足家庭及歌舞厅观看的需要。
对于电子爱好者来说，自制彩投最主要的难度不在电路而在于光路系统，一来光路接触不多，比较生疏，二来光学器件价格较高且调整复杂，不易达到最佳状态，因此许多朋友望而却步。本文介绍的最简方案就是针对光路系统改良的，它达到了简约、经济、高亮度的要求。彩投之所以价格昂贵，除了商业原因外，主要是其光学器件复杂。在三路光学系统为主的商品机中，有分色镜、单向镜、滤色镜、隔热镜、四棱合成镜、聚光聚焦镜、成像镜等等。作为一名狂热的视频发烧友，笔者大胆地利用现有条件，经过多次试验，以大大简化光路为突破口，成功地用拆机屏研制出多款单光路彩色液晶投影机，达到了实际使用的效果要求。特别是用大片液晶屏法试制成功单光路高清晰高亮度彩投，效果完全达到和超过三光路商品彩投，并且实现了数字化、遥控化、商品化，使业余自制高品质彩投成为现实，也使许多发烧友实现了自己的大屏幕彩投梦想，自制彩投成为家庭影院的一道亮丽风景线。尽管如此，有一些朋友还是觉得有困难，比如高压灯、聚焦镜、投影镜头等等，这些必需器件的购买和调试还需要一定的金钱和技术。

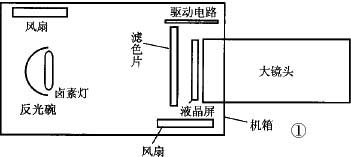

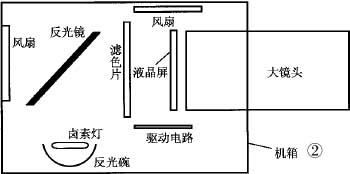

现在，这些问题已经被下面介绍的方法彻底解决了！请看图1，这是简洁方案的示意图，它分为3个部分：1.光源。由一只中压卤素灯加一只50mm反光镜组成，本方案直接用220V灯泡，省去了笨重昂贵的大功率变压器，降低了开支并使体积和重量大为减少。同时由于中压灯灯丝面积较大，因此能够投射出面积较大且均匀的光面。2.液晶显示屏。用4英寸东芝屏或爱普生屏，图像细腻，光通亮较大，价格低廉。如果用卡西欧5、6英寸屏则稍贵，但效果会上一个新台阶，更加超值。也可用手头已有的彩监改制，单独购买液晶屏和AV板则更显经济实惠。注意一定要真彩！3.投影镜。这是本方案的关键，在此多费些笔墨。此镜头原用于进口三枪商品彩投上，大多分为7英寸和9英寸两种，内有一凹两凸3片镜片，一塑两光，成像很好，现已成拆机品，价格极低廉。其底部直径达18cm，经试验，可直接涵盖4～6英寸液晶屏，根本不需再用聚焦镜，也无需调整光路，把屏直接贴近即可。成像清晰且无失真，焦距很短并可以调节，在4m距离内可投到100英寸。特别是无畸变，无失真，低光衰和亮度平衡，比用聚焦镜加小口径镜头的方式要好得多。这种拆机镜头的使用，更加简化了光路，降低了彩投造价，实现了无调整、一装即成的目的，成为本方案的“卖点”。在光源与液晶之间加一片浅蓝色磨砂滤光片可以提高色温和平衡光强，可在照相器材商店轻易购得且极便宜，如果没有也可用蓝玻璃自己磨一下砂，但效果稍差。本机因为图便宜和简单，没有考虑体积，如果嫌太长可以按图2所示加一片镜子做成反射光路，效果也不错，体积可缩短许多。如果要做成背投，则需要大大缩短焦距。制作中的其它具体问题以前已经说过很多，在此不再赘述。安装中请注意散热和遮光，本方案即装即成，无需调整，依葫芦画瓢或推陈出新都能取得较好的效果。怎么样？动手试试吧！
河北省平山红桥工贸有限公司长年提供自制彩投配件及套件（详情见本刊2001年第2期第2001-2-6页广告）：
套件13：300W高压5、6英寸一体机，2750元；
套件16：300W高清晰VGA接口一体机，5500元；
套件17：300W高清晰AV、S端子一体机，4500元；
套件18：多媒体全遥控一体机，6700元。
另供本文介绍的大口径拆机镜头，190元/只。
