S系列彩灯控制器及应用

S系列彩灯控制电路品种多，工作电压范围宽，功耗低，外围元件少。内部掩膜ROM储存有控制程序及音乐，彩灯变化花样多，有的还能随音乐变化，是彩灯的理想控制器件。本文简单介绍S系列中几种常用的彩灯控制电路。

S9801是16功能彩灯控制电路，彩灯变化花样多，极富感染力，特别适合要求彩灯复杂多变，以创造欢快气氛的场合。

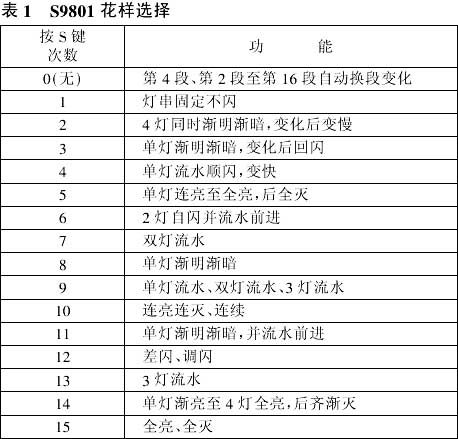

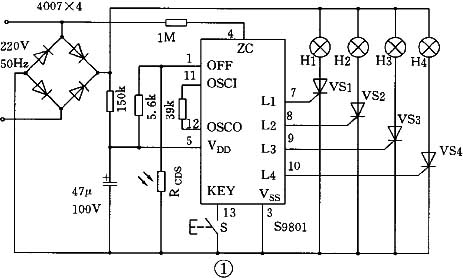

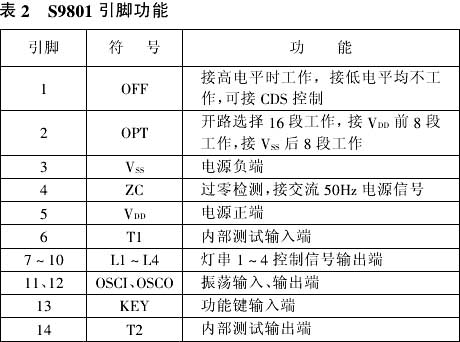

S9801的特点是工作电压范围为2.0～7.0V，ROM方式多功能程序设计，16种花样选择，可接硫化镉光敏电阻进行光控，晶闸管驱动4组彩灯。采用14脚DIP或软封袋。16种花样如表1所示，引脚功能见表2，典型应用电路绘于图1。

S9801是音乐彩灯控制电路，可选择彩灯闪烁模式及音量大小，适合于装饰圣诞树、节日彩灯，也适用于家庭、舞厅、餐厅、商店等休闲娱乐场所。

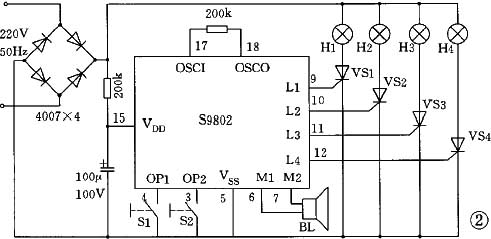

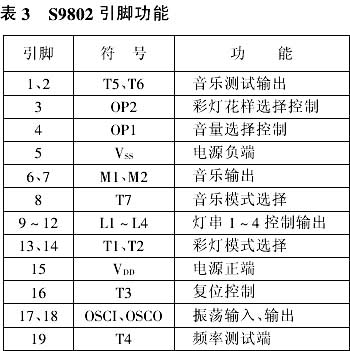

S9802的特点是内部稳压6V，存放8首音乐并可循环播放，可以任意改变彩灯闪烁方式及闪烁时的乐曲。无音乐输出时音量键（S1）可控制彩灯的闪烁频率。芯片采用软封袋，彩灯驱动电流为0.1mA。各脚功能见表3，典型应用电路见图2。

S9805是4组8段彩灯控制电路，内部设置振荡器，无需外接振荡元件。适用于圣诞礼品、玩具、陈列装饰及开发商品的附加功能。

该控制电路的工作电压≤5V，工作电流≤0.5mA，驱动电流0.1mA，单键选择8种花样（见表4）。采用14脚DIP封袋（有6个空脚），引脚功能列于表5，典型应用电路见图3。

S9808是4组彩灯音乐控制电路，内部储存有8首音乐，使彩灯随音乐节奏变化而变化，产生声、光、色的变化效果，给人以愉快的享受。可用于音乐彩灯控制、玩具、小饰品、贺卡礼品等。

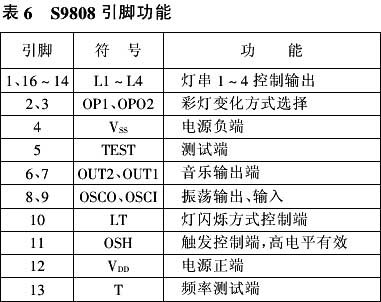

S9808的引脚功能列于表6，典型应用见图4。触发端OSH为高电平有效，每触发一次变换一首音乐输出。在未触发时电路停振不工作。若将OSH端一直置为高电平，电路处于自动循环播放状态。

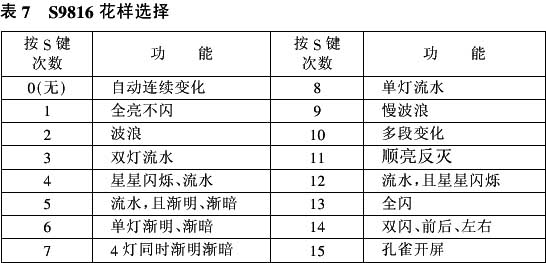

S9816是16功能带记忆的彩灯控制电路，适用于圣诞礼品、玩具、娱乐场所及消费产品的开发。它可记忆所选择的花样，花样选择如表7所示。

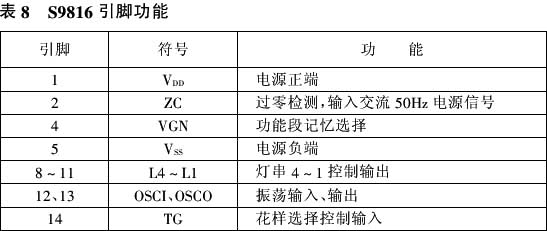

S9816采用14脚DIP封袋（有3个空脚），引脚功能列于表8，典型应用电路见图5。
