色度信号处理电路的检修
松下NV-M7摄像机色度信号处理电路由集成块IC8001（AN6367NS）和IC8002（MN6163AS）及部分外围元件组成的。IC8001（AN6367NS）是一只双列直插22脚塑封集成块，其内部主要功能是由副变换器产生5.06MHz信号为主变换器提供记录和重放色度信号变换，记录期间具有自动频率相位控制，重放期间具有自动相位控制等功能。
IC8002（MN6163AS）是一只双列直插18脚塑封集成块，其内部主要功能是由旋转器产生隔场逐行移相90°的627kHz信号及伪时基校正电路的自动频率控制。
色度信号处理电路包括重放和记录两部分，重放时主变换器将627kHz降频色度信号还原成4.43MHz（升频）色度信号，然后与亮度信号混合成视频信号输出；记录时主变换器将4.43MHz色度信号变换成隔场逐行旋转90°的627kHz降频色度信号，然后与亮度信号混合为视频磁头提供记录信号，因此重放（升频）和记录（降频）均需要一个5.06MHz外差信号进行变换。
一、 5.06MHz信号变换及产生过程
5.06MHz信号变换及产生过程主要由IC8001内部副变换器电路和IC8002内部相位旋转电路来完成的，外接4.43MHz晶体X8001经IC8001④、⑤脚进入内部晶体压控振荡器电路产生振荡信号，然后送到副变换器电路，副变换器另一路输入隔场逐行旋转90°的627kHz信号，此信号产生过程如下：
IC8001内部5.02MHz压控振荡器信号经输出送到IC8002②脚，然后进入内部经1/2分频，再经1/4分频产生627kHz信号（即5.02MHz÷2÷4=627kHz）经到移相电路便输出0°、90°、180°、270°等4个不同相位的627kHz信号，此信号送到相位旋转器中的4个与门输出电路，4个与门输出电路分别由四位环形计数器输出脉冲信号控制，环形计数器工作状态受行同步信号和25Hz磁头开关脉冲信号控制。由IC8002⑥脚输入的25Hz磁头开关脉冲信号控制相位旋转器进行隔场旋转（即A场无旋转相位，B场逐行旋转90°）。IC3001②脚输出行同步脉冲信号送到IC8002，经4.5μs、3μs单稳态电路整形后输出一个被延迟的15625Hz行同步信号，经数字锁相后加到四位环形计数器电路作为脉冲控制信号，在25Hz磁头开关脉冲的控制下，B场时，4个相位旋转门按顺序打开，输出0°、90°、180°、270°等4个隔场逐行旋转90°的627kHz信号，此信号从IC8002输出，经IC8001⑨脚进入副变换器电路与4.43MHz信号混频，产生一个和频4.43MHz+627kHz=5.06MHz信号和一个差频4.43MHz-627kHz=3.803MHz信号，从IC8001⑦脚输出经5.06带通滤波器FL8001后取出和频5.06MHz信号，差频3.803MHz信号被滤除。由于627kHz信号具有隔场逐行旋转90°性质，因此经副变换器产生的5.06MHz信号同样具有上述性质。副变换器产生的5.06MHz信号由IC8001⑦脚输出从输入送到主变换器完成记录和重放时的频率变换。
二、 色度重放信号处理电路
重放时视频磁头拾取磁带信号磁迹，经集成块IC5001内部磁头开关切换及放大后从IC5001输出，再经低通滤波器FL5001滤除亮度信号后输出627kHz降频色度信号进入IC8001①脚。在重放状态下，IC8001内部REC/PB电子开关均倒向PB位置，重放降频色度信号通过REC/PB电子开关送到ACC自动色度放大电路，放大后由输出，经电容C8017送到，然后进入内部，经缓冲放大及6dB提升后送到主变换器电路，同时IC8001⑦脚输出的5.06MHz信号经带通滤波器FL8001从IC8001进入主变换器与627kHz信号进行混频，混频后产生一个和频5.06MHz+627kHz=5.69MHz信号和一个差频5.06MHz-627kHz=4.43MHz信号，此信号经重放开关由IC8001输出送到2H梳状滤波器DL3001消除邻迹色度信号干扰，然后经4.43MHz带通滤波器FL8003滤除和频5.69MHz信号，4.43MHz信号通过FL8003进入IC8001内部进行6dB衰减，再经REC/PB电子开关后分3路输出；一路送去ACC检测电路，ACC检测是利用IC8002输出的色同步门脉冲信号，经IC8001⑥脚进入控制色同步门，检测信号中的同步信号幅度，然后去控制ACC放大器增益，使ACC放大器输出稳定的色信号；第二路送到消色相位比较器电路，若视频信号是黑白的或色度信号很弱时，消色相位比较器输出控制信号送到消色开关电路切断色度信号通路。如果色度信号正常，消色比较器输出控制信号接通消色开关电路；第三路重放4.43MHz色度信号通过REC/PB电子开关后经消色开关电路，然后从IC8001输出，经Q8001、Q8002放大送到Q3021与亮度信号混合成视频信号，再经Q3019、Q3018、Q3010放大后分别送到电子寻像器显示和通过14芯插座送到交流适配器视频输出插口及调制成射频信号从RF插口输出。
IC8001内部设有PAC相位比较环路，在重放状态下，重放色度信号经REC/PB电子开关送到色同步门，在IC8001⑥脚送来的色同步脉冲选通作用下输出色同步脉冲送到重放相位比较器，相位比较器另一路输入4.43MHz压控振荡器信号并以此作为基准信号进行鉴相，产生的相位误差信号送到5.02MHz压控振荡器，使得5.02MHz信号也带有相同的相位误差分量，这个相同的相位误差分量最后被副变换器产生的5.06MHz信号带到主变换器，在重放色度信号变换中相位误差被抵消。
如果相位误差大，重放图像彩色就会出现失真，当超出误差要求的范围时，相位锁相环就会失锁，为了防止这一现象，在重放状态专门设置有频率检测电路。频率检测电路由计数器和门电路所构成，重放时5.02MHz信号经IC8001输出，通过IC8002②脚进入内部，经REC/PB电子开关送到频率检测电路，若频率误差在许可范围内时，频率检测器无误差信号输出，这时5.02MHz压控振荡器受重放APC相位比较器控制，使它锁定在重放色同步信号相位上。若信号频率偏差较大时，频率检测器输出误差信号，此信号由IC8002⑨脚输出，通过IC8001进入内部与相位比较器输出的误差信号叠加后去控制5.02MHz压控振荡器频率。
三、 色度记录信号处理电路
摄像机输出的4.43MHz色度信号经开关管Q8011后通过Q8005放大，然后由IC8001进入内部电路，在记录状态，IC8001内部REC/PB电子开关均倒向REC位置。从IC8001进入的色度信号通过REC/PB电子开关送到ACC自动色度控制电路，然后从IC8001输出，又经IC8001进入内部分成两路，一路经REC/PB电子开关送到ACC检测电路，取出色同步脉冲信号去控制ACC放大器增益，使得ACC放大器输出幅度稳定的色信号；另一路经6dB提升后送到主变换器电路。同时IC8001⑦脚输出的5.06MHz信号经带通滤波器FL8001从IC8001进入主变换器与4.43MHz色度信号进行混频，混频后产生一个和频5.06MHz+4.43MHz=9.49MHz信号和一个差频5.06MHz-4.43MHz=627kHz信号。由于5.06MHz信号具有隔场逐行旋转90°的性质，因此经变换后产生627kHz降频色度信号也具有上述性质，此信号经记录放大器后通过REC/PB电子开关送到消色开关电路（消色控制过程与重放状态相同，在此就不赘述）。色度信号经消色开关电路后从IC8001输出，再经低通滤波器FL8002滤除和频9.49MHz信号，让差频627kHz信号通过，经色度记录电流调节电位器VR8001后送到Q3036与亮度调频信号混合供视频磁头记录。
在记录状态，627kHz旋转信号要与视频信号中行脉冲同步，这种同步的实现是由IC8001输出5.02MHz信号经IC8002②脚进入内部，经REC/PB电子开关送到1/321分频器便可得到行振荡信号（5.02MHz÷321=15625Hz），然后送到AFC相位比较器电路。同时从IC3001②脚送来行同步脉冲信号通过IC8002进入内部，经4.5μs、3μs两个单稳态电路整形后也送到AFC相位比较器电路进行相位比较，产生误差信号从IC8002⑨脚输出，通过IC8001进入内部，使得5.02MHz压控振荡器信号的相位与行同步信号锁定。
除了AFC相位比较环路外、还有一条APC相位比较环路。经色同步门输出的色同步脉冲信号送到鉴相器与晶体压控振荡器4.43MHz信号进行相位比较，鉴相器输出误差信号去控制4.43MHz晶体压控振荡器，使得4.43MHz信号相位与行同步脉冲信号锁定。
四、 常见故障检修方法

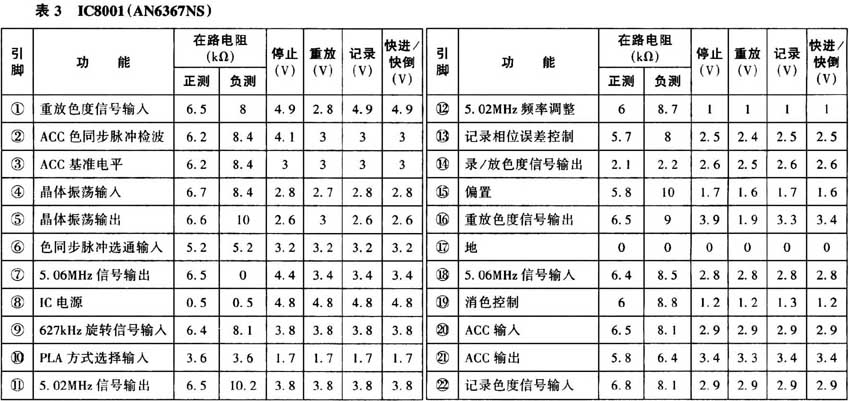

检修色度信号处理电路首先要保证亮度信号正常（即彩色监视器或电子寻像器内黑白图像正常），亮度信号正常说明摄像机伺服控制和视频磁头等电路工作正常，这些电路正常又可以说明色度信号处理电路所需的控制信号如磁头开关脉冲信号H·SW和行、场同步信号HSS正常。检查色度信号处理电路最常用的方法是用500型万用表检查IC8001、IC8002集成块各引脚在路电阻和工作状态电压，正常值如表3、表4所示，或用示波器观察有关引脚信号波形，见图2（在第3期上）。检查时若发现那一个引脚上在路电阻或状态电压失常，可进一步对其外围电路元件进行检查，如果外围电路元件没有发生明显问题，这时可用示波器观察有关管脚上的信号波形加以判断。
色度信号处理电路包括记录和重放两部分，其工作状态由内部REC/PB电子开关来转换。由于两部分电路工作原理比较相似，因此电路公用部分比较多。检修时要弄清是重放无彩色还是记录无彩色，或者是记录和重放两种状态均无彩色，检查时可用交流适配器将摄像机与监视器连接好，装入一盒彩色内容完好的录像带重放，监视器上图像无彩色，说明上述故障是重放无彩色。如果重放彩色正常，插入一盒空白带，记录几分钟后倒回原处重放，监视器上无彩色，说明上述故障是记录无彩色。如果重放无彩色，记录几分钟后倒回原处，弹出带盒拿到录像机上重放，监视器屏幕上的图像仍无彩色，说明该机重放和记录均无彩色。
1.记录正常，重放图像无彩色
能够正常记录，说明记录和重放公用通道电路工作基本正常。遇到这种情况，可用示波器观察IC800①脚是否有627kHz降频色度信号输入，无信号输入则检查IC5001可有重放调频信号包络输出，晶体管Q5015、Q5016是否损坏，627kHz低通滤波器FL5001是否开路。若IC8001①脚有色度信号输入，可将示波器探头移到IC8001观察4.43MHz色度信号，若无信号则检查梳状滤波器DL3001和4.43MHz带通滤波器FL8003是否开路。如果IC8001输入的色度信号正常，这时应观察IC8001是否有重放4.43MHz色度信号输出，无输出则检查消色开关电路，若输出正常则检查重放放大器Q8001、Q8002工作是否正常，Q8007是否控制不良或击穿损坏，混合放大器Q3021，放大器Q3019、Q3018和Q3010是否损坏。
2.重放正常，记录后倒回原处重放，监视器屏幕上图像无彩色
能够正常重放，同样说明重放和记录公用通道电路工作基本正常。在记录状态下用示波器观察IC8001是否有4.43MHz色度信号输入，无输入则检查开关管Q8011和Q8005工作是否正常，若IC8001有色度信号输入，将示波器探头移到IC8001观察是否有记录色度信号输入，无输入则检查自动色度控制电路工作是否正常，若IC8001输入的色度信号正常，顺着信号流程用示波器观察IC8001是否有降频色度信号输出，如果输出正常，这时应检查低通滤波器FL8002是否开路，记录电流调节电位器VR8001是否接触不良，627kHz降频色度信号是否加到亮度、色度混合放大器Q3036发射极，如果Q3036发射极无627kHz降频色度信号输入，这时应检查从IC8001至Q3036发射极这段电路元件是否脱焊，印制板线条是否断裂。
3.重放和记录均无彩色
这种情况应重点检查公用通道电路，用示波器观察IC8001④、⑤脚4.43MHz晶体压控振荡器信号是否正常，IC8001是否有5.02MHz信号输出，IC8001⑨脚是否有隔场逐行旋转90°的627kHz信号输入，IC8001⑦脚是否有5.06MHz信号输出，5.06MHz带通滤波器FL8001是否开路损坏，如果上述信号及幅度均为正常，故障存在主变换器电路或ACC自动色度放大及消色开关控制电路中，这种情况下可用万用表进一步检查IC8001、IC8002各引脚在路电阻和工作状态电压加以判断。
4.重放正常，记录后将磁带倒回原处重放，监视器屏幕上图像彩色时有时无
上述现象说明在重放他机记录的录像带时，监视器屏幕上图像彩色正常，自录自放时出现上述故障现象，这种情况多半是视频磁头脏污所造成的，遇到这种情况可停机清洁视频磁头后接着记录，几分钟后倒回原处重放，如果上述现象仍然存在，可用示波器分别观察IC8001、IC3001④脚输入的色度和亮度信号幅度是否正常，色度信号处理电路元件是否有变质或虚焊情况，如果上述情况均不存在，这时可将示波器探头移到测试点TP5003观察记录色度信号波形，正常值幅度应为40±5mVp-p，若信号幅度过小，可调节VR8001使其达到正常值。
