市场上出售多种造型不一、但内部电路却大同小异的四声或八声电子玩具枪。这种玩具枪能够发出逼真响亮的模拟枪炮声，并配以同步闪光，深受孩子们喜爱。如果自己动手按照本文介绍的方法将这种电子玩具枪改造升级为会说话的玩具枪，则会使孩子们玩得更加开心！
一、 工作原理

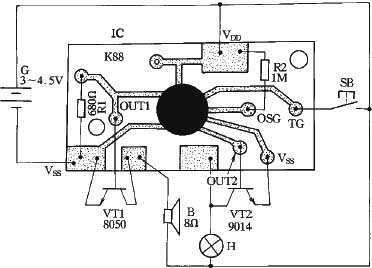

会说话的玩具枪电路如附图所示，其核心元件为新型“语音+枪炮声”集成电路芯片IC。每当扣发枪扳机时，自复位开关SB接通，IC的触发端TG获得正脉冲电压，触发IC内部电路，从OUT1端输出内储的“语音+枪炮声”电信号，经三极管VT1功率放大后，推动扬声器B发声；同时，OUT2端输出相应的超低频电信号，经三极管VT2功率放大后，驱动小电珠H发出同步闪光。

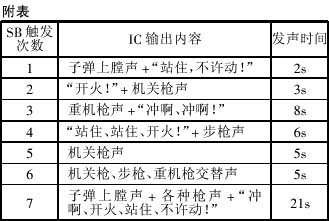

IC内部共储存了七段“语音+枪炮声”，内容见附表所示。电路最大特点是只有一个触发端TG，当按动SB时，可依次序反复循环播放出这七段声音，模拟出一场场完整的枪战音效来，使小孩玩起来更加逼真、精彩。
二、 元器件选择与制作
IC选用国产最新K88型“语音+枪炮声”集成电路芯片。该芯片采用软包封装形式制作在一块尺寸约29mm×13mm的小印制电路板上，并钻有外围元件焊接脚孔，使用很方便。VT1用8050或9013型硅NPN三极管，VT2用9014型硅NPN三极管，均要求β>100。R1、R2均使用RTX-1/8W型碳膜电阻器。
制作非常简单。首先，拆掉欲改造的四声或八声玩具枪内原来的集成电路芯片，保留扬声器、闪光小电珠、与扳机联动的按钮开关及电池架（直接作为图中B、H、SB及G用）；然后，按图所示焊装新的电路即可。
只要元器件质量保证，焊接无误，无需任何调试便可正常工作。如嫌语音声及枪炮声速度太快（或太慢），可适当增大（或减小）IC的外接振荡电阻器R2的阻值加以调整，直到满意为止。
（张晓东）
