给电话机增加振铃自检开关

🏠 首页 《无线电》杂志 2001年 🔗 第3期 🔗 第36页 分类:通信世界 🔗 刘明清 🔗

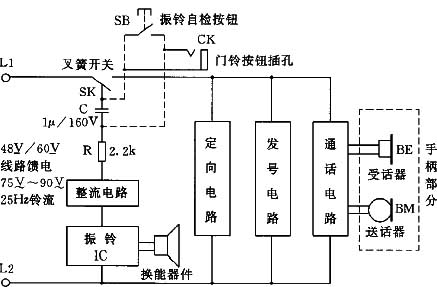

电话机振铃电路平时处于待铃状态,是通过叉簧开关将后面的定向电路、发号电路、通话电路断开。从相对独立的振铃电路来分析,它主要由振铃IC、压电片或扬声器等换能器件组成。如所附的方框图所示,当线路上有75V~90V/25Hz铃流信号(有人打电话来)时,这一交流信号经叉簧开关SK、电容器C、限流电阻R、整流电路、稳压滤波电路变为稳定的直流电压提供给振铃IC工作,由IC内部产生高低交错的频率信号,使换能器件发出音乐铃声,这种铃声不是连续的,而是响1秒、停4秒的蜂鸣声。

由此可见,当线路上无铃流信号时,只存在线路馈电电压为48V或60V的直流电,由于C的作用,只允许交流信号进入而将直流电隔开,所以电话机不会自己振铃。利用这一特性,不妨在电容器C两端并接一只按键或钮子开关,安装于话机面板的空闲处,可使电话机增加振铃自检功能。这样可以随时对自己的电话机振铃系统进行检查,有利于保证电话的畅通,否则振铃系统某部分出了故障,就无铃声,无法得知是否有电话打进来。

振铃自检电路原理很简单,只要将按钮SB按下,将电容器C短路,线路上的馈电电压直接经整流电路提供给振铃IC工作而使换能器发声,不过这种铃声是连续的,直到松开按钮SB为止。如果在振铃自检按钮开关上再并联一只两芯插座CK,安装在话机后侧位,将门铃按钮线延长后插在CK中,还可当作门铃使用,既方便,又省电。

(刘明清)

图1
图1 🔍原图 (437×287)
