V998是双频机，虽然看起来比GSM手机复杂一点，但进行故障分析的时候仍然可以参照GSM手机的分析方法将手机分别设置到两个频段看是否正常（在开通了DCS1800MHz的地区可设），从而进一步缩小故障范围。
故障现象1：

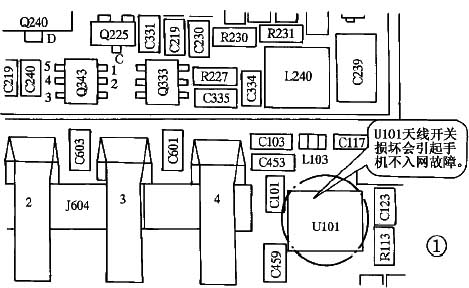

手机无信号强度指示，处于待机状态时维修电源的电流表指针有摆动，用“手动搜索”网络时无“中国联通”或“中国电信”字样在显示屏上出现。在天线开关U101（见图1）的⑤脚测不到GSM高频接收信号。
故障原因：因为“手动搜索”不能查找到网络，说明故障在手机的接收通道。维修电源的电流表指针有摆动，说明手机的VCO部分基本正常。而天线开关U101无GSM接收高频信号输出，说明天线开关U101和其控制单元不能正常工作引起了故障。
维修方法：（1） 插上测试卡，按“#”键进入测试状态，从键盘输入981#，使手机进入GSM900MHz工作模式。测U101的④脚若有2.75V电压（若没有2.75V的电压说明双频开关电路有故障），②脚有2.75V的控制信号，说明U101损坏，将其更换即可。
（2） 在U101的⑤、⑥、①脚上分别接上10cm导线，给手机加电开机，若能入网说明U101损坏，将其更换即可。

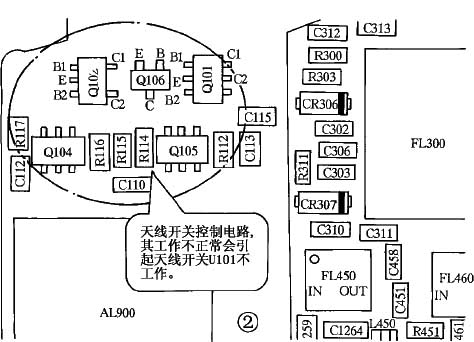

（3） Q101、Q102（见图2）的③脚为控制端，②脚为2.75V的电压输入端（由图3中的Q340的②脚提供），①脚为控制信号输出端。若输入正常，输出不正常，说明其损坏。或通过测它们对应脚的阻值来判断其好坏，如果阻值为零或全相同，说明开关管损坏，需更换。
（4） Q104、Q105、Q106（见图2）均是三极管，用万用表的电阻挡测其每两管脚间的阻值，若它们全为0或相等表明三极管被击穿，将其更换即可。
故障现象2：
手机无网络、电流表指针有摆动、用“手动搜索”网络时无“中国联通”或“中国电信”字样在显示屏上出现。在双频切换管Q342（见图3）的⑤脚测不到2.75V的电压。
故障原因：摩托罗拉V998双频手机能同时在GSM900MHz和DCS1800MHz两个频段工作。双频切换电路正常工作使手机在900MHz和1800MHz之间切换。目前中国只有少数城市开通DCS1800MHz网络，如果双频切换电路不正常工作，导致手机不能从1800MHz切换到900MHz，手机就不能入网。
维修方法：（1） 双频切换管Q342②脚为2.75V电源输入脚，⑤、④脚分别输出2.75V电压，①、③脚为控制脚。当①脚为高电平时，话机工作在1800MHz；当③脚为高电平时，话机工作在900MHz。插上测试卡，按“#”键进入测试状态，从键盘输入980#，使手机进入DCS1800MHz工作模式，用万用表测其④脚应有2.75V电压，⑤脚应有0V电压。从键盘输入981#，使手机进入GSM900MHz工作模式，用万用表测其④脚应有0V电压，⑤脚应有2.75V电压。如果Q342的输入正常，输出不正常，则表明Q342损坏，需更换。
（2） 双频切换电路中U201（见图3）是一个反相器，如U201不能将从②脚输入的高电平转换成低电平或将低电平转换成高电平从④脚输出，说明U201坏，需更换。
故障现象3：
手机无信号强度指示、电流表指针有摆动、用“手动搜索”网络时无“中国联通”或“中国电信”字样在显示屏上出现。在FL460（见图4）处能检测到高频信号输出，但在Q461（见图4）的c极或FL470（见图4）处测不到高频信号输入。
故障原因：高频放大管用来将天线收到的微弱的无线蜂窝信号放大到混频器所需要的幅度。如果高频放大管Q461、Q451（见图4）及其外围元器件损坏会引起手机无网络服务或接收信号差故障。
维修方法：（1） 当GSM900MHz收信前置通道工作时，由天线开关U101的⑤脚输出的高频信号送到滤波器FL460进行滤波、去除杂散信号，从FL460输出高频信号经高频放大管Q461放大和滤波器FL470滤波后，送至混频级电路。当DCS1800MHz收信前置通道工作时，由天线开关U101的⑥脚送出的高频信号经电容送到滤波器FL450滤波，并将滤波后的信号经Q451放大、FL465（见图4）滤波后，送至混频级电路。
（2） 测Q461、Q451的c极（由Q340的②脚提供）、b极（Q461的b极由Q342的⑤脚提供，Q451的b极由Q342的④脚提供）有2.75V偏置电压。若在其b极能测到930MHz～960MHz高频信号，c极无高频信号输出，说明Q461或Q451损坏，将其更换即可。
（3） L460、L451、L461、L450（见图4）两端的阻值不为0Ω，也将其更换。
（4） 电阻R451、R461、R458、R454、R462（见图4）断裂或虚焊，导致Q461、Q451不能加上偏置电压，使Q461、Q451不工作，引起手机无网络故障。
故障现象4：
手机不入网、电流表指针有摆动、用“手动搜索”网络时无“中国联通”或“中国电信”字样在显示屏上出现。在Q242、Q240（见图3）的D极测不到2.75V的电压输出。
故障原因：V998手机的射频电源由两个地方提供，一个是由开关管Q340提供2.75V的射频电源供天线控制电路、收信放大电路、混频电路使用；另一个则是中频模块U913（见图3）内部分电路与Q240、Q242构成一个射频电压调节系统输出2.75V的电压，分别给中频放大电路、频率合成电路等部分提供工作电源。其射频电路供电不正常引起手机的射频电路不工作，从而会导致手机无网络故障。
维修方法：（1） 射频电源开关管Q340（见图3）从②脚输出2.75V电压，给天线切换电路、接收压控振荡器提供稳压直流电源。其③脚为电源输入脚（由Q242提供），④脚为控制信号输入脚（由逻辑电路提供）。如Q340的输入正常，输出不正常，说明Q340损坏，将其更换即可。
（2） Q242、Q240（见图3）为两个场效应管，取下这两个场效应管后，给手机加上电源并开机，测Q242、Q240的G极是否有2.75V电压。若没有，说明中频IC U913损坏，将其更换。若有2.75V电压，说明Q242、Q240损坏，可用好的场效应管来替换。
故障现象5：
手机无信号强度指示、电流表指针有摆动、用“手动搜索”网络时无“中国联通”或“中国电信”字样在显示屏上出现。在混频管Q1254（见图4）处测不到400MHz的中频信号输出。
故障原因：混频器是将两个或多个信号混合，取其差频或和频，得到所需要的频率信号。在手机电路中，混频器有两个输入信号（一个被称为输入信号，另一个被称为本机振荡），一个输出信号。如接收机的混频器出现故障，会引起接收通道信号道阻塞，导致手机无网络故障。
维修方法：（1） 测Q1254的⑤、⑥脚应有2.75V的偏置电压（由双频切换电路提供）和高频信号输入。③、②脚应有2.75V的偏置电压（由电源管Q340提供）。
（2） 用万用表的电阻挡测Q1254的③、④、⑤或①、②、⑥脚之间的正、反阻值，若它们的阻值相同或为0，表明混频管损坏，将其更换即可。
故障现象6：
手机不入网、电流表指针有摆动、用“手动搜索”网络时无“中国联通”或“中国电信”字样在显示屏上出现。测C494（见图4）的一端有400MHz的中频信号，在Q490（见图4）的c极测不到400MHz的中频信号输出。
故障原因：接收机的中频放大器主要是将混频器输出的信号进行大幅度地提升，以满足解调电路的需要。接收机的主要增益也来自中频放大器。中频放大管Q490损坏会引起手机无接收，从而导致手机不入网故障。
维修方法：Q490的c极、b极能测到正常的偏置电压。用信号测试仪测试Q490的b极有400MHz中频信号输入，而c极没有400MHz中频信号输出，说明Q490损坏。用万用表的电阻挡测Q490的c、b、e三极之间的正、反阻值，若它们的阻值相同或为0，也表明此三极管损坏，将其更换即可。
故障现象7：手机有时有网络、有时无网络或信号强度指示时强时弱，接收通道上的滤波器经测定均正常。在中频IC U913的 、 输出的解调信号不正常。
故障原因：中频IC U913是一个复合中频处理电路。它包括接收中频解调、发射I/Q调制、接收第二本振及13MHz时钟振荡等电路。在中频解调电路中将接收中频信号中的语音信息或各种信令信息还原出来，得到中心频率为67.707kHz的RXI/Q信息流。在中频IC U913中，解调输出的RXI/Q信号是检修接收通道的一个关键信号。若中频IC工作不正常会引起手机无网络、接收灵敏度低等故障。
维修方法：（1） 首先对中频IC U913及外围电路加上松香酒精溶液，用热风枪加热处理，一般能排除故障。
（2） 在进行接收中频处理电路检修时，重点放在CR259、Q1255（见图3）的800MHz接收二本振电路及解调信号RXI/Q的检测上。若U913电路无800MHz的信号输入，则肯定无解调的RXI/Q信号，手机无接收。
（3） 给手机接上稳压电源，按开关键，用示波器测试U913的 脚有400MHz中频信号， 脚有800MHz二本振信号输入， 脚有13MHz频信号输出。如测试U913的 、 脚没有RXI/Q信号输出，而U913的工作电源、控制信号等输入都均为正常。说明U913模块已损坏，将其更换即可。
（文斌）
