二、 横向机座（激光头）的检测与更换
激光头是便携式CD播放机的心脏，结构紧凑小巧且异常精密。因此，当发现它有故障时，一般不是拆卸而是整体更换。这里就激光头的检测、更换步骤及更换后的检查作一介绍，供维修人员参考。
在更换激光头之前，要按照图1所示的程序，对激光头进行检测，如果是激光头出了故障而影响机器正常工作，那么就要更换。
（1） 激光头更换步骤

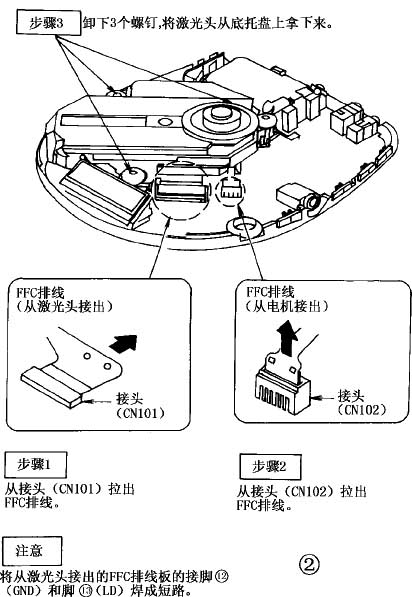

按照2000年第2期“松下SL-S200便携式CD机维修（1）”中步骤1～步骤4，将激光头、印制电路板及底托盘从整机上卸下来，再按照图2所示的步骤将激光头卸下来。新激光头装上去按相反顺序进行。
（2） 激光头的维修注意事项
激光二极管会受人体或衣着的静电电位差而损坏，因此，当修理更换激光头时，应特别注意避免遭受静电破坏。
①勿使激光接触静电，它对雷击十分敏感。
②为避免激光二极管受损，FFC软性排线的（LD）和（GND）焊接成短路。连接到印制电路板时，要尽可能在最短时间内完成解焊及连接。
③操作印制电路板软性FFC排线时，不可施力过大。
④不要调整可变电阻器（激光功率调整器），在出厂时已经调好。
⑤预防静电破坏一定要注意接地，一般采用两种方式：
●人体接地方式。戴防静电腕带并接地，以泄放身体上的静电。虽然戴了腕带，但所穿衣服上的静电未曾接地，因此小心不让衣服碰到激光头。
●工作桌接地方式。放置激光头的工作桌，要先铺一张钢铁板或导电的板子，并加以接地。
3.激光头更换后的检查
（1） 检查跳跃检索
●播放普通音乐节目光盘。
●按下跳跃钮，检查普通跳跃检索操作是否可以顺利进行（向前以及退后两个方向）。
（2） 检查手动检索
●播放普通音乐节目光盘。
●按下手动检索钮，检查在快慢速度下手动检索操作是否可以顺利进行（向前以及退后两个方向）。
（3） 检查播放能力
●使用测试光碟（SZZP1054C）检查播放0.7mm黑点和0.7mm边缘的播放能力，并且检查播放时不发生滑音和噪音现象。
● 播放不同光碟（SZZP1056C）的中心轨迹，检查播放时不发生滑音和噪音现象。 （蔡福江）
